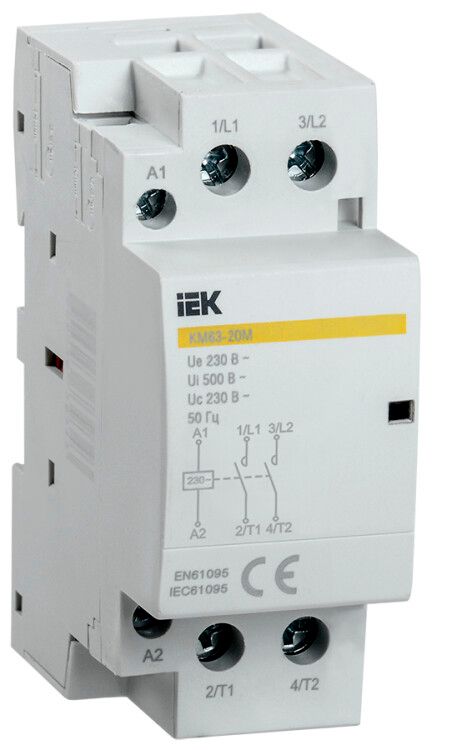

Контактор модульный КМ63-20М AC IEK | MKK11-63-20

Контактор модульный КМ63-20М AC от IEK предназначен для удалённого включения и отключения электрооборудования в цепях переменного тока. Этот контактный аппарат используется в системах автоматического управления, особенно там, где важна надёжность, компактность и долгий срок службы - например, в распределительных щитах на объектах жилой застройки, промышленных установках и системах освещения. Артикул mkk11-63-20 соответствует серии KARAT.

Назначение и область применения

Контактор модульный КМ63-20М AC применяется для коммутации слабоиндуктивных нагрузок до 63 А в сетях переменного тока 230 В, 50 Гц. Он управляет оборудованием, которое не создаёт высоких импульсных перегрузок при запуске - например, нагревательными элементами, светильниками, насосами малой мощности, вентиляторами и другими устройствами с активной или емкостной нагрузкой. Подходит для установки в распределительные щиты с DIN-рейкой, часто встречается в системах автоматизации зданий, на производствах и в ЖКХ.

Технические характеристики

• Тип тока: Переменный (AC), 50 Гц
• Номинальное напряжение: 230 В
• Номинальный ток: 63 А
• Число силовых полюсов: 2
• Напряжение катушки управления: 230 В AC
• Подключение проводов: Зажимное, пружинное - позволяет быстро закрепить кабель без инструментов
• Максимальное сечение кабеля: 25 мм2
• Количество нормально открытых контактов: 2
• Количество модулей: 2 (занимает два места на DIN-рейке)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Срок службы: До 15 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор модульный КМ63-20М AC монтируется исключительно на стандартную DIN-рейку шириной 35 мм. Для подключения входящих и выходящих фаз используются верхние и нижние зажимы с пружинным механизмом - достаточно вставить подготовленный провод и зафиксировать его легким нажатием. Катушка управления рассчитана на 230 В AC; подключение осуществляется через специальные клеммы на передней панели. Обратите внимание: данный контактный аппарат совместим только с нагрузками, имеющими активный характер - не рекомендуется использовать для двигателей, светодиодных преобразователей или других сильноиндуктивных/ёмкостных потребителей.

Безопасность и стандарты

Проект КМ63-20М AC выполнен в соответствии с ГОСТ Р 51731-2001, что гарантирует соответствие требованиям безопасности для оборудования в распределительных устройствах. Защита IP20 предотвращает случайный контакт с живыми частями, однако не обеспечивает герметичность - поэтому применение вне закрытых щитов недопустимо. Отсутствие возможности реверса делает устройство безопаснее при одностороннем управлении - риск самопроизвольного изменения направления работы исключен.

Преимущества

• Высокая надёжность: Мостиковый тип контактов обеспечивает двойной разрыв - снижает риск возгорания при отключении нагрузки.
• Энергоэффективность: Ток удержания катушки в 5 раз ниже пускового - экономия до 80 % энергии при длительной работе.
• Быстрый ответ: Время включения - 20 мс, отключения - 30 мс - идеально для точного управления.
• Низкий уровень шума: Применение магнитной системы на постоянном токе минимизирует гул при срабатывании.
• Визуальная индикация: На корпусе есть окно, показывающее положение главных контактов - легко определить состояние “вкл./выкл.” без тестирования.
• Долгий срок службы: Произведено с учётом высокой механической и электрической износостойкости - подходит для частых операций включения/отключения.

Ограничения применения

• Не индуктивные нагрузки: Не следует использовать для управления двигателями, трансформаторами, люминесцентными лампами со стартерами - возможны пробои контактов.
• Недопустимо использование во внешних условиях: IP20 не защищает от влаги, пыли и брызг - нельзя устанавливать на улице или в сырых помещениях без дополнительной защиты.
• Фиксированное напряжение катушки: Только 230 В AC - невозможно заменить на 110 В или DC без изменения всей системы управления.
• Отсутствие функции реверса: Может работать только в одном направлении - не подходит для систем, требующих смены полярности или оборотов.

Примеры использования

• Автоматизация системы отопления - управление тепловыми насосами или электронагревателями в домашних щитах.
• Контроль группового освещения в офисах и торговых центрах - включение/выключение света по расписанию.
• Управление вентиляционными установками в системах кондиционирования воздуха.
• Активация автономных насосов в системах водообеспечения или канализации.
• Обеспечение дистанционного выключения оборудования в случае аварии или плановой остановки.

Практические советы

• Выбирая контактный аппарат, проверьте, чтобы максимальный ток нагрузки был не выше 63 А - лучше иметь запас в 10–15 %.
• При подключении кабелей используйте наконечники (штыревые или трубчатые) сечением до 25 мм2 - они повышают надёжность контакта и продлевают жизнь зажимам.
• Не забывайте про термореле или автоматические выключатели: этот контактный аппарат не имеет встроенной защиты от перегрузки - обязательно сочетайте его с подходящим автоматическим выключателем.
• Для удобства обслуживания выбирайте место установки так, чтобы было свободное пространство вокруг - необходимо регулярно контролировать состояние контактов и чистить от пыли.
• Проверяйте наличие питания на катушке, прежде чем диагностировать отказ - иногда проблема не в самом контакторе, а в отсутствии сигнала управления.
