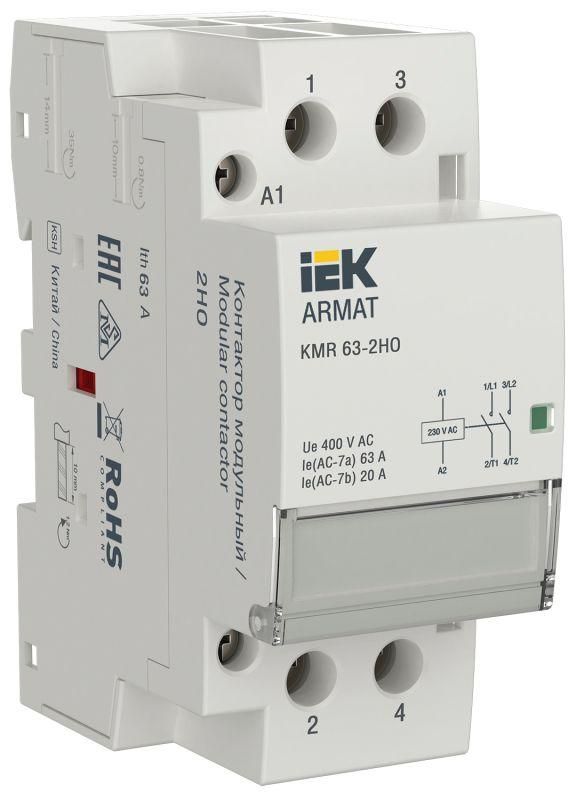

Контактор модульный KMR 63А 230В AC 2НО ARMAT IEK AR-KMR10-063-20-230

Контактор модульный 63А 230В AC 2 нормально открытых контакта от бренда IEK (серии ARMAT, артикул ar-kmr10-063-20-230) предназначен для дистанционного включения и выключения нагрузок до 63 А в сетях переменного тока. Подходит для управления освещением, нагревательными элементами, насосами и маломощными двигателями через стандартную DIN-рейку.

Назначение и область применения

Контактор модульный 63А 230В AC 2 нормально открытых контакта используется для автоматического переключения силовых цепей на основе сигнала с управляющего устройства - терморегулятора, таймера, PLC или кнопки. Применяется в системах:

• Освещения (включая уличное и промышленное)
• Отопления и вентиляции (управление тепловыми завесами, котлами, теплообменниками)
• Насосных установок (водоснабжение, канализация, охлаждение)
• Маломощных электродвигателей (до 11 кВт при 230 В)

Подходит для частотного включения - до 1200 операций в час при номинальной нагрузке.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который контакт может проводить без перегрева
• Напряжение катушки управления: 230 В переменного тока (AC) - требует именно такой сигнал для срабатывания
• Число силовых полюсов: 2 - два отдельных контакта для размыкания фаз L1 и L2
• Количество нормально открытых контактов: 2 - при подаче напряжения на катушку замыкаются два контакта, возвращаются в исходное состояние при отключении
• Тип тока: Переменный (AC) - не работает с постоянным током
• Исполнение: Нереверсивное - управляет одним направлением работы нагрузки, не предназначено для изменения направления вращения двигателей
• Степень защиты IP20: Защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли
• Способ монтажа: На DIN-рейку 35 мм
• Количество модулей: 2 - занимает две ширины стандартного модуля (17,5 мм каждый)
• Глубина монтажа: 68 мм - требуется свободное пространство за щитом
• Тип подключения: Винтовые зажимы - требуют затяжки отверткой с моментом около 0,5–0,7 Нм

Совместимость и монтаж

Контактор модульный 63А 230В AC 2 нормально открытых контакта совместим с любыми DIN-рейками стандарта EN 60715. Устанавливается в распределительных щитах с достаточным запасом глубины (минимум 70 мм). Для подключения:

• Силовые выводы: L1, T1, L2, T2 - подключаются медными жилами сечением до 25 мм2
• Управляющая катушка: A1 и A2 - подключаются к выходу контроллера (терморегулятор, реле времени и т.д.)
• Не требует внешних предохранителей - рекомендуется использовать в паре с автоматическим выключателем на 63–80 А для защиты от КЗ

Работает только при напряжении 230 В +-10%. При меньшем напряжении - не включится, при большем - возможен перегрев катушки.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-4-1 и ГОСТ Р 50030.4.2. Соответствует классу изоляции II. Максимальная температура окружающей среды - +40 C. При работе в условиях выше +40 C допустимый ток снижается (по данным производителя - на 1% на каждый градус свыше).

Преимущества

• Бесшумная работа катушки - отсутствует гул и вибрация, что важно в жилых и офисных помещениях
• Высокая надёжность механических контактов - рассчитана на 1 млн циклов включения/выключения
• Простой монтаж и обслуживание - доступ к клеммам без демонтажа
• Совместимость с другими изделиями серии ARMAT - можно легко добавить дополнительные контакты (например, блок NO/NC)

Ограничения применения

• Не применяется в цепях постоянного тока - катушка не сработает
• IP20 не позволяет использовать в сырых, пыльных или наружных условиях - нужна герметичная оболочка или корпус
• Не предназначен для управления мощными двигателями (>11 кВт) или с высокими пусковыми токами - для этого нужны контакторы с категорией AC-3
• Не имеет функции защиты от перегрузки - обязательно использование автомата или теплового реле
• Требуется точное соответствие напряжения катушки - нельзя подключать к 12/24/48 В

Примеры использования

• Автоматическое включение системы отопления по сигналу термостата
• Управление насосом в системе автономного водоснабжения
• Включение светильников на площадке по таймеру
• Коммутирование группы нагревателей в сушильном шкафу

Практические советы

• При монтаже проверьте, чтобы винтовые зажимы были плотно закручены - слабый контакт вызывает перегрев
• Убедитесь, что питание катушки соответствует 230 В AC - даже 210 В может не хватить для надёжного срабатывания
• Если нагрузка имеет высокий пусковой ток (например, двигатель), выбирайте контактор с запасом по току - лучше взять 80 А
• Для увеличения срока службы избегайте частых включений при полной нагрузке - оптимально до 600 циклов в час
• При использовании в щите с несколькими контакторами соблюдайте минимальный интервал между устройствами - не менее 10 мм для лучшего охлаждения
