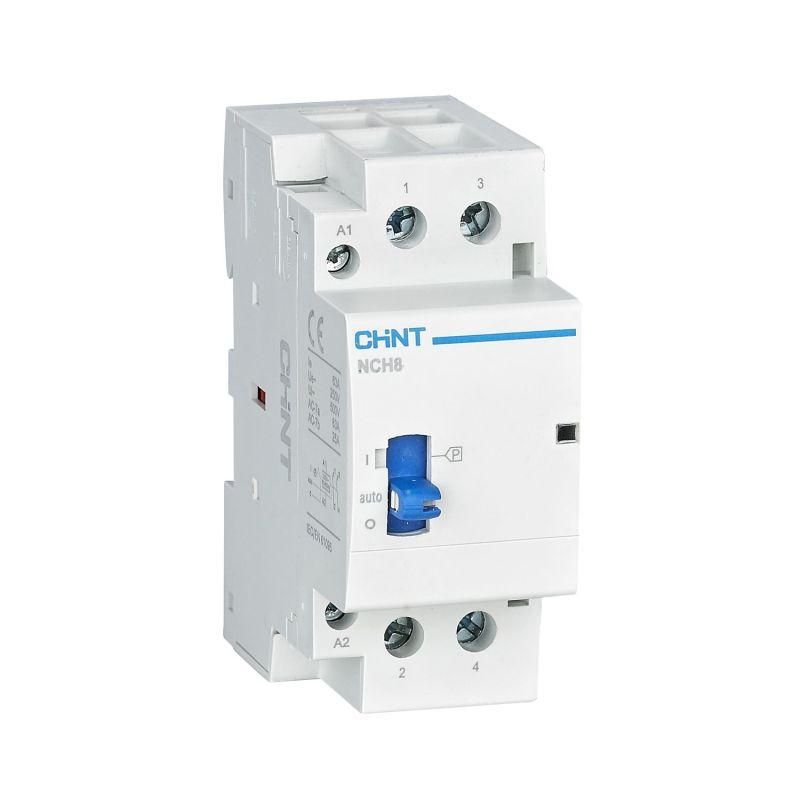

Контактор модульный NCH8-63M/11 AC 220-240В 50/60Гц ручное управление (R) CHINT 257448

Контактор модульный CHINT NCH8-63M/11 - устройство для автоматического включения и отключения нагрузки до 63 А в сетях переменного тока 230 В. Подходит для управления двигателями, нагревательными элементами и другими мощными потребителями в распределительных щитах. Модель NCH8-63M/11 обеспечивает надёжное ручное управление с комбинированной контактной группой.

Назначение и область применения

Контактор модульный CHINT NCH8-63M/11 используется для дистанционного или ручного включения и отключения электрических цепей с током до 63 А. Применяется в системах управления оборудованием: насосы, вентиляторы, конвейеры, тепловые установки, системы освещения. Устанавливается на DIN-рейку в распределительных шкафах жилых, промышленных и коммерческих объектов.

Технические характеристики

• Номинальное рабочее напряжение: 230 В переменного тока (AC)
• Частота сети: 50 / 60 Гц
• Номинальный рабочий ток: 63 А
• Напряжение цепи управления: 230 В AC
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально разомкнутых (НО) контактов: 1
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор NCH8-63M/11 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используются винтовые зажимы - провода сечением до 25 мм2. Клеммы рассчитаны на многожильные и одножильные провода. На корпусе нанесена схема подключения - её можно использовать как ориентир при монтаже. Устройство не требует специальных инструментов - достаточно отвертки.

Безопасность и стандарты

Изготовлен из материалов с повышенной электроизоляцией, соответствует требованиям безопасности для оборудования класса II. Отсутствие открытых токоведущих частей внутри корпуса снижает риск поражения током. Степень защиты IP20 исключает доступ к внутренним компонентам при установленном лицевом фланце, но не предназначено для работы во влажных или запылённых средах вне шкафа.

Преимущества

• Компактная форма занимает мало места в щите - удобно при плотной укладке аппаратов
• Удобная схема подключения на корпусе ускоряет монтаж и минимизирует ошибки
• Работает стабильно при колебаниях напряжения в пределах 220–240 В
• Высокая долговечность контактов благодаря качественным материалам
• Энергоэффективность достигается за счёт минимальных потерь в катушке управления

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от внешних факторов
• Не подходит для частого включения-выключения более 600 раз в час - возможен перегрев и быстрый износ контактов
• Только ручное управление - несовместим с автоматическими сигналами (PLC, датчиками) без дополнительных устройств
• Не рекомендован для использования в качестве главного выключателя - предназначен для управления нагрузкой, а не для отключения питания всей цепи

Примеры использования

• Управление насосом в системе водоснабжения дома
• Включение группы светильников в торговом зале через кнопочный пост
• Контроль температуры в печи через термореле, которое замыкает цепь управления контактора
• Автоматическое отключение вентилятора после завершения технологического процесса

Практические советы

• Перед установкой проверьте соответствие напряжения цепи управления (230 В) - неверное напряжение повредит катушку
• При подключении используйте провода с подходящим сечением - для 63 А оптимально 10–16 мм2 медного провода
• Обязательно закрывайте контактор крышкой или устанавливайте в закрытый шкаф - IP20 не защищает от внешнего воздействия
• Проверяйте затяжку клемм через 1–2 месяца после первого включения - металл может слегка деформироваться
• Если нужна автоматизация - параллельно с этим контактором используйте реле времени или PLC, так как сам NCH8-63M/11 не имеет входов для сигнала
