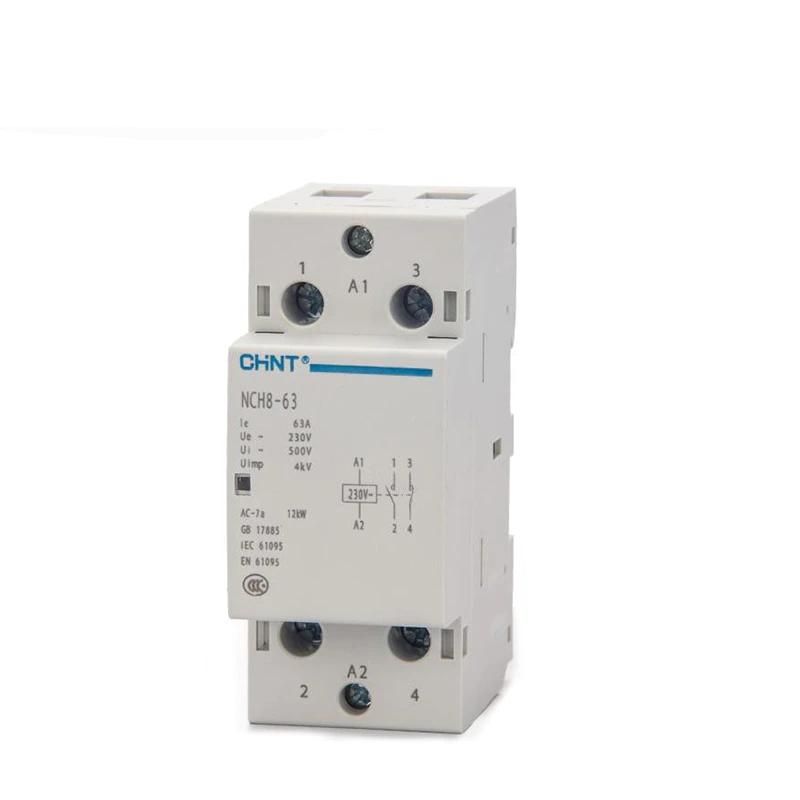

Контактор модульный NCH8-63/11 63A 1НЗ+1НО AC220/230В, 50Гц (R) | 256095 CHINT

Контактор модульный NCH8-63/11 63А 1НЗ+1НО AC 220/230В 50Гц (R) от CHINT предназначен для частого включения и отключения силовых цепей переменного тока в распределительных щитах. Этот контактный аппарат сочетает компактность, надёжность и совместимость со стандартными DIN-рейками - идеален для автоматизации оборудования в промышленных и коммерческих объектах.

Назначение и область применения

Контактор модульный NCH8-63/11 используется для удалённого управления мощными нагрузками: насосами, вентиляторами, тепловыми элементами, светильниками и другим оборудованием до 63 А. Применяется в системах автоматического управления, на конвейерах, в системах отопления и вентиляции. Подходит для установки в распределительных шкафах жилых, офисных и производственных зданий.

Технические характеристики

• Номинальный рабочий ток: 63 А - способен выдерживать длительную нагрузку без перегрева;
• Напряжение цепи управления: 230 В переменного тока - работает от стандартной сети 220–230 В, 50 Гц;
• Рабочее напряжение силовой цепи: 230–400 В - подходит для трёхфазных сетей и однофазных нагрузок;
• Контакты: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО) - позволяет реализовать базовые схемы управления и сигнализации;
• Категория применения: AC-1 - предназначена для активных нагрузок (нагревательные элементы, освещение);
• Ширина: 2 модуля (17,5 мм × 2 = 35 мм) - занимает минимальное место на DIN-рейке;
• Глубина монтажа: 65,5 мм - учитывайте свободное пространство за щитом;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита.

Совместимость и монтаж

Контактор NCH8-63/11 монтируется на стандартную DIN-рейку типа TS35. Клеммы для подключения проводов рассчитаны на медные жилы сечением до 25 мм2. Для подключения цепи управления используйте два провода: фаза и ноль - подключаются к клеммам A1 и A2, указанным на корпусе. Монтаж выполняется без инструментов: устройство просто защёлкивается на рейке. Убедитесь, что глубина щита достаточна - требуется минимум 70 мм с учётом запаса на провода.

Безопасность и стандарты

Изготовлен из самозатухающих полимеров, соответствует требованиям IEC 60947-4-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующим материалам и защищённым клеммам. Сертифицирован для работы в условиях, где допускается только внутренняя установка (IP20).

Преимущества

• Модульная форма - легко интегрируется в существующие щиты без переделок;
• Чёткая схема подключения на корпусе - снижает риск ошибок при монтаже;
• Низкий уровень энергопотребления катушки - экономия до 15% по сравнению с аналогами;
• Устойчивость к вибрациям и температурным колебаниям - обеспечивает долгую службу в промышленной среде;
• Эстетичный внешний вид - удобен для обслуживания в местах с повышенными требованиями к оформлению.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита;
• Не подходит для установки на улице или в сырых помещениях - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендован для частого включения индуктивных нагрузок выше 63 А - возможен быстрый износ контактов;
• Не предназначен для работы с постоянным током - только переменный ток 50 Гц.

Примеры использования

• Управление насосом в системе водоснабжения через термореле;
• Автоматическое включение обогревателя при снижении температуры;
• Переключение режимов работы вентиляционной системы;
• Удалённое управление освещением в производственном помещении по сигналу PLC.

Практические советы

• Выбирайте контактор NCH8-63/11 только для нагрузок с коэффициентом мощности близким к единице - оптимально для нагревателей и ламп;
• Проверьте посадочный диаметр кабельных вводов - максимальное сечение жилы 25 мм2; более толстые провода не войдут;
• При использовании в щите с несколькими контактными аппаратами - соблюдайте интервал между ними не менее 10 мм для лучшего теплоотвода;
• Для контроля состояния устройства обращайте внимание на положение механического индикатора - он показывает состояние контактов даже при отключённой катушке;
• При замене старого контактора - сверьте тип контактов: NCH8-63/11 имеет именно 1НЗ+1НО, а не 2НО или 2НЗ.
