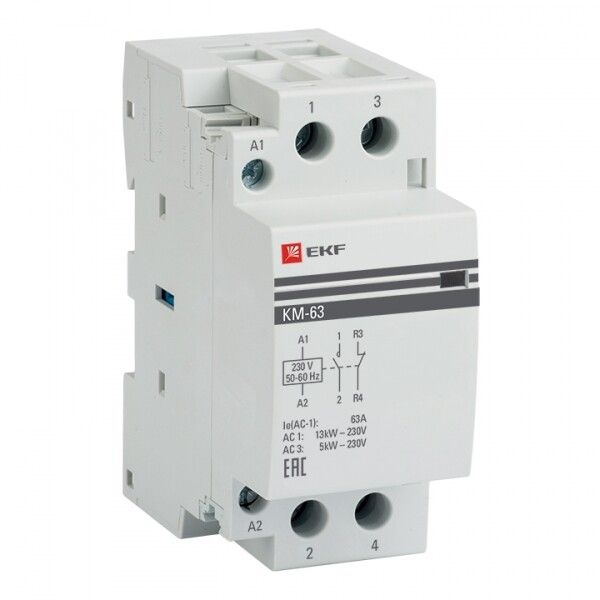

Контактор модульный КМ 63А NО+NC (2 мод.) EKF PROxima | km-2-63-11

Контактор модульный КМ 63А NО+NC (2 модула) от EKF серии PROxima предназначен для частого включения и отключения нагрузки переменного тока до 63 А. Устройство устанавливается на DIN-рейку и применяется в распределительных щитах для управления освещением, нагревательными элементами и другими бытовыми/промышленными потребителями.

Назначение и область применения

Контактор модульный КМ 63А NО+NC (2 модула) используется для удалённого управления электрическими цепями переменного тока. Подходит для автоматизации систем освещения, тепловых устройств, насосов и других нагрузок, требующих надёжной коммутации. Применяется в жилых, офисных и промышленных объектах там, где требуется управление через слаботочные сигналы (например, от терморегулятора, таймера или PLC).

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную работу при такой нагрузке без перегрева;
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях 380–400 В;
• Напряжение катушки управления: 230 В AC - работает от однофазной сети 220–240 В;
• Род тока: переменный (AC), частотой 50 Гц - совместим с сетями России и стран СНГ;
• Количество силовых полюсов: один - коммутирует одну фазу; подходит для однофазных нагрузок;
• Количество контактов: 1 нормально открытый (НО) и 1 нормально замкнутый (NC) - позволяет реализовать базовые схемы управления и сигнализации;
• Максимальное сечение кабеля: 25 мм2 - можно подключить медные или алюминиевые провода соответствующего сечения;
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не герметичен;
• Глубина монтажа: 60 мм - требует достаточного места внутри шкафа;
• Климатическое исполнение: УХЛ4 - допустимо применение в помещениях с умеренным и холодным климатом, без воздействия агрессивных сред;
• Диапазон температур: от –25 C до +40 C - не рекомендуется установка вне помещений зимой или в сильно прогреваемых зонах;
• Максимальная мощность для люминесцентных ламп: 9000 В·А - обеспечивает безопасное включение светильников с высоким пусковым током;
• Гарантия: 84 месяца - подтверждает долговечность и качество сборки;
• Серия: PROxima - продукт из линейки EKF, ориентированной на соответствие ГОСТ и надёжность в повседневном использовании.

Совместимость и монтаж

Контактор модульный КМ 63А NО+NC (2 модула) устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения силовой цепи используются верхние и нижние клеммы, для управления - боковые выводы катушки. Обязательно соблюдайте полярность при подключении катушки 230 В. Минимальная глубина шкафа должна составлять не менее 60 мм. Комплектуется двумя контактами (НО и NC), что позволяет использовать его как в простых схемах, так и в более сложных с обратной связью.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Соответствует категории применения 1 - предназначены для коммутации активных нагрузок (без значительных реактивных компонентов). Отвечает требованиям безопасности для электроустановок до 1000 В. Сертифицирован для работы в условиях, регламентированных для УХЛ4.

Преимущества

• Высокий ресурс коммутаций благодаря качественной механике и материалам;
• Поддержка одновременного подключения медных и алюминиевых проводов - удобно при реконструкциях старых сетей;
• Фиксированная конструкция с одним силовым полюсом снижает риск ошибок при монтаже;
• Наличие NC-контакта позволяет легко организовать аварийную сигнализацию или контроль состояния;
• Широко распространённая серия PROxima - запчасти и аналоги легко найти на рынке;
• Длинная гарантия (7 лет) указывает на уверенность производителя в надёжности устройства.

Ограничения применения

• Не предназначен для коммутации двигателей или индуктивных нагрузок свыше 9000 В·А - возможен выход из строя контактов;
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать во влажных, сырых или пыльных местах без дополнительной защиты;
• Работает только при температуре выше –25 C - недопустимо использование на улице или в необогреваемых помещениях зимой;
• Один силовой полюс - не подходит для трехфазных нагрузок без использования нескольких контакторов;
• Не имеет функции защиты от перегрузки или короткого замыкания - обязательно сочетать с автоматическим выключателем.

Примеры использования

• Автоматизация системы отопления: управление электрокотлом через термостат;
• Освещение торгового зала: включение/выключение света по графику через таймер;
• Конвейеры на малых производствах: запуск ленты по команде с кнопочного пункта;
• Обслуживание HVAC: управление вентиляторами или нагревателями воздуха;
• Запуск насосов в системах водоснабжения при достижении заданного уровня воды.

Практические советы

• Выбирая контактор модульный КМ 63А NО+NC (2 модула), проверьте, чтобы сечение кабеля не превышало 25 мм2 - иначе соединение будет ненадёжным;
• Для увеличения срока службы используйте параллельно с контактором гашение переходных процессов (варистор или RC-цепочка), особенно при работе с люминесцентными лампами;
• При монтаже в плотном шкафу учтите, что глубина составляет 60 мм - возможно, придётся выбирать более глубокую модель шкафа;
• Если нужна многополосная коммутация - используйте несколько таких контакторов, каждый на свою фазу;
• Не забудьте подписать контактор в схеме: H1/H2 - катушка, L1/T1 - силовая цепь, NO/NC - вспомогательные контакты.
