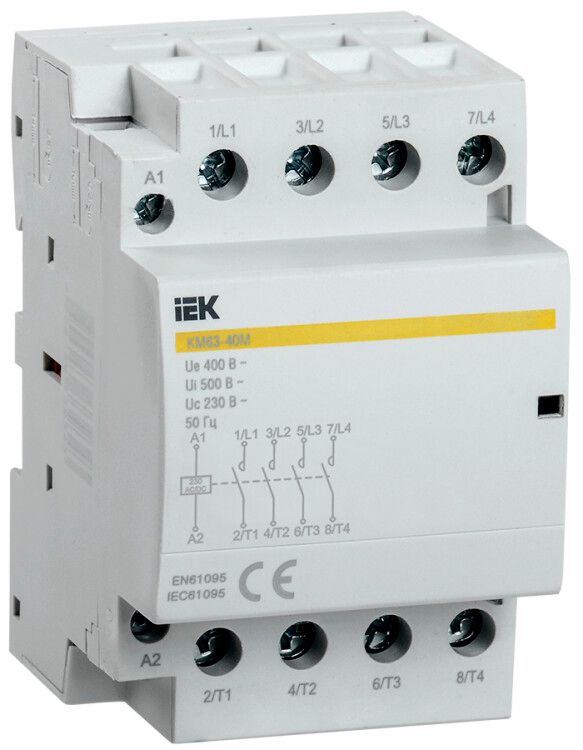

Контактор модульный КМ63-40М AC/DC KARAT 63А 4НО IEK (ИЭК) MKK21-63-40

Контактор модульный КМ63-40М AC/DC от IEK предназначен для удалённого включения и отключения электрооборудования с током до 63 А в цепях переменного или постоянного тока. Этот контактный аппарат, выполненный в компактном корпусе на DIN-рейку, идеально подходит для систем автоматизации в условиях промышленных объектов и распределительных щитах.

Назначение и область применения

Контактор модульный КМ63-40М AC/DC используется для коммутации слабоиндуктивных нагрузок - таких как нагревательные элементы, освещение, насосы, вентиляторы и малые двигатели. Применяется в автоматических системах управления технологическими процессами: конвейеры, станки, системы вентиляции, тепловые установки. Подходит для сборки в распределительных щитах жилых, общественных и промышленных зданий.

Технические характеристики

• Номинальный рабочий ток: 63 А - способен выдерживать длительную нагрузку без перегрева;
• Номинальное напряжение: до 400 В - работает в сетях переменного тока 50 Гц и постоянного тока;
• Напряжение катушки управления: 230 В - совместимо со стандартными источниками питания в РФ и странах СНГ;
• Число силовых полюсов: 4 - позволяет контролировать три фазы + ноль или четыре отдельные цепи;
• Число нормально открытых контактов: 4 - используются для сигнализации, блокировок и управления вторичными цепями;
• Способ подключения: пружинный зажим - исключает необходимость в отвертках, обеспечивает надёжный контакт даже при многократных подключениях;
• Максимальное сечение кабеля: 10 мм2 - подходит для медных проводников классической толщины;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытого щита;
• Способ монтажа: на DIN-рейку шириной 35 мм - стандартизированная система крепления для всех современных щитов;
• Количество модулей: 3 - занимает минимальное место в щите;
• Срок службы: 15 лет - рассчитан на долгую работу при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ4 - допускает использование в помещениях с температурой от −40C до +40C и повышенной влажностью;
• Нормативный документ: ГОСТ Р 51731-2001 - соответствует российским требованиям безопасности и качества.

Совместимость и монтаж

Контактор модульный КМ63-40М AC/DC легко устанавливается на стандартную DIN-рейку. Для подключения достаточно вставить проводник в зажим и затянуть рычаг - никаких болтов или гаек не требуется. Все контакты расположены сверху и снизу, что удобно при вертикальной маршрутизации кабелей. Комплектуется встроенной индикацией положения главных контактов - красный флажок показывает состояние «вкл». Совместим с любыми устройствами, работающими на 230 В переменного или постоянного тока: термореле, PLC, кнопочные пункты, таймеры.

Безопасность и стандарты

Контактор модульный КМ63-40М AC/DC сертифицирован согласно ГОСТ Р 51731-2001, который регламентирует безопасность электромагнитных контакторов. Конструкция предотвращает случайное замыкание между полюсами. Благодаря мостикуовым контактам достигается двойной разрыв - снижена вероятность возгорания при отключении. Отсутствие высокого уровня электромагнитного излучения делает его подходящим для чувствительных систем управления.

Преимущества

• Универсальная катушка: работает как от переменного (AC), так и от постоянного тока (DC) - повышает гибкость проектирования;
• Энергоэффективность: ток удержания в 5 раз ниже пускового - экономия до 80 % энергии при работе;
• Высокая скорость: время включения - 20 мс, отключения - 30 мс - подходит для частых операций;
• Низкий уровень шума: бесшумное срабатывание - важно для помещений с людьми;
• Визуальный контроль: цветной индикатор сразу показывает состояние контакта - ускоряет диагностику;
• Долговечность: срок службы 15 лет при частоте срабатывания до 1 млн циклов - снижает расходы на обслуживание.

Ограничения применения

Не применяется для коммутации сильноиндуктивных нагрузок - например, крупных двигателей без пускателей или трансформаторов. Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и внешних воздействий. Не рекомендуется использовать в средах с химически активными парами, маслом или агрессивной пылью. Также запрещено применять при напряжении выше 400 В или токе больше 63 А - возможен выход из строя.

Примеры использования

• Автоматизация системы отопления - управление насосами и клапанами через термостат;
• Контроль освещения в торговых залах - включение света по графику через таймер;
• Управление воздушными завесами и вентиляционными установками;
• Подключение печей, сушилок, индукционных плит в пищевой промышленности;
• Системы аварийного отключения оборудования при превышении порогового значения тока.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (230 В) вашему источнику управления - неверное напряжение вызовет отказ или перегрев;
• При подключении используйте провода сечением не более 10 мм2 - большие кабели не войдут в зажим;
• Обеспечьте достаточное пространство вокруг аппарата - минимум 10 мм с боков - для теплоотвода;
• При установке нескольких контакторов рядом - учтите, что они греются; не располагайте слишком плотно;
• Для увеличения срока службы - избегайте частых включений при максимальной нагрузке (более 10 раз в минуту);
• Артикул mkk21-63-40 - единственный номер для заказа запчастей и аналогов в каталоге IEK KARAT.
