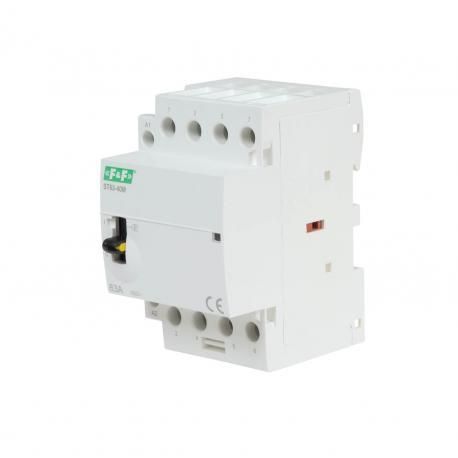

Контактор модульный ST63-40-M 4НО 6.4Вт 3мод. автоматич./ручн. монтаж на DIN-рейку F&F EA13.001.034 Евроавтоматика

Контактор модульный ST63-40-M 4 нормально открытых контакта 6.4 Вт 3 модуля автоматический/ручной монтаж на DIN-рейку — устройство для дистанционного и ручного управления силовыми цепями до 63 А. Бренд Евроавтоматика F&F обеспечивает надёжную работу в промышленных условиях. Артикул ea13.001.034 соответствует требованиям к компактному модульному оборудованию.

Назначение и область применения

Контактор модульный ST63-40-M предназначен для включения и отключения электрических цепей с высокой нагрузкой — например, двигателей, нагревателей, светильников или вентиляторов. Он используется там, где требуется частое управление мощными потребителями: системы кондиционирования, вентиляции, освещения, конвейеры, насосы, станки. Устройство подходит как для автоматизированных систем, так и для ручного контроля.

Технические характеристики

• Напряжение питания катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 63 А
• Количество нормально открытых (NO) контактов: 4
• Число полюсов: 4
• Мощность потребления катушки: 6,4 Вт
• Количество модулей: 3 (стандартная ширина для монтажа на DIN-рейку)
• Тип тока: переменный (AC)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает в помещениях с умеренным и холодным климатом, допускается запылённость и колебания влажности)
• Рабочий температурный диапазон: от -25 °C до +50 °C

Совместимость и монтаж

Контактор модульный ST63-40-M монтируется на стандартную DIN-рейку типа TS35. Ширина устройства — 3 модуля (45 мм), что позволяет установить его в распределительном щите рядом с автоматическими выключателями и реле. Монтаж возможен как автоматическим способом (щелчком), так и вручную. Для подключения используются винтовые зажимы на входе и выходе контактов. Катушка подключается к фазе и нулю через клеммы L1/N1, контакты — к нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса IP20. Защита от случайного прикосновения к токоведущим частям обеспечена корпусом. Отсутствие герметичности делает его непригодным для установки во влажных или пыльных средах вне закрытых щитов. Применение в соответствии с ГОСТ Р 50030.4.1 и IEC 60947-4-1.

Преимущества

• Возможность ручного управления — даже при отсутствии питания можно принудительно замкнуть или разомкнуть контакты через механический переключатель
• Фиксация состояния контактов в положении «I» — удобно для обслуживания или аварийного включения
• Визуальная индикация: красный флажок показывает, что контакты замкнуты
• Высокая долговечность благодаря качественной конструкции катушки и контактов
• Совместимость со стандартными щитами — легко интегрируется в существующую автоматику

Ограничения применения

• Не предназначен для работы во внешних условиях — степень защиты IP20 исключает использование в сырых, пыльных или агрессивных средах
• Запрещено применять при напряжении выше 230 В AC — риск повреждения катушки
• Не рекомендуется для частых включений более 600 раз в час — может снизиться срок службы контактов
• Не поддерживает постоянный ток (DC) — только переменный ток 230 В
• Требуется установка внутри электрошкафа — нельзя использовать на открытом воздухе

Примеры использования

• Автоматизация системы вентиляции: включение вентилятора по сигналу термостата
• Управление группой светодиодных светильников в офисе через PLC
• Пуск двигателя насоса в системе водоснабжения
• Ручное включение нагревателя в зимний период при отказе автоматики
• Контроль работы конвейера в производстве — с возможностью экстренного отключения

Практические советы

• При монтаже проверьте соответствие сечения провода нагрузки — для 63 А используйте медный провод минимум 10–16 мм²
• Убедитесь, что напряжение на катушке точно 230 В ±10%. Перенапряжение вызовет перегрев и выход из строя
• При использовании в режиме «I» с фиксацией — помните, что контактор будет оставаться включённым даже после отключения питания; перед обслуживанием всегда отключайте питание всей цепи
• Не забывайте про вентиляцию в щите — при длительной работе при максимальной нагрузке возможен нагрев, особенно при плотной укладке нескольких контакторов
• Артикул ea13.001.034 совпадает с другими изделиями серии ST — при замене проверяйте тип контактов (4NO) и напряжение катушки
