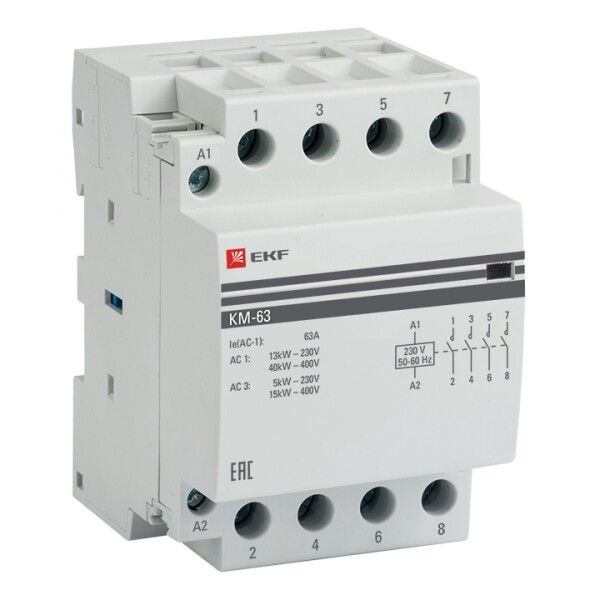

Контактор модульный КМ 63А 4NО (3 мод.) EKF PROxima | km-3-63-40

Контактор модульный EKF PROxima km-3-63-40 - устройство для дистанционного включения и отключения трёхфазной нагрузки до 63 А через управление 230 В переменного тока. Подходит для автоматизации промышленного и бытового оборудования, устанавливается на DIN-рейку.

Назначение и область применения

Контактор модульный EKF PROxima km-3-63-40 используется для частого включения и выключения трёхфазных потребителей: насосов, компрессоров, нагревательных элементов, конвейеров и других устройств с высокой мощностью. Управление осуществляется слаботочной цепью 230 В - это позволяет использовать кнопочные посты, терморегуляторы, таймеры или PLC-системы без перегрузки управляющих сигналов.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до 5000 Вт (например, три фазы по ~1,6 кВт каждая)
• Напряжение цепи управления: 230 В AC - совместим с сетями 220–240 В, распространёнными в быту и на предприятиях
• Силовые полюса: 3 - коммутирует все три фазы одновременно
• Контакты: 4 нормально открытых (NO) - используются для сигнализации, блокировок или управления вторичными цепями
• Напряжение питания: до 400 В - работает в трёхфазных сетях с линейным напряжением 380–400 В
• Частота: 50 Гц - оптимизирован для российских и европейских сетей
• Способ монтажа: на DIN-рейку шириной 35 мм
• Занимает 3 модуля (3×17,5 мм = 52,5 мм) - экономично использует место в щите
• Максимальное сечение кабеля: 25 мм2 - поддерживает как медные, так и алюминиевые провода
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа
• Рабочий температурный диапазон: от -25C до +40C - подходит для неотапливаемых помещений, но не для экстремальных условий
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогов

Совместимость и монтаж

Контактор EKF PROxima km-3-63-40 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения силовых клемм используйте кабель сечением до 25 мм2. Обязательно соблюдайте полярность при подключении катушки управления: L и N должны соответствовать маркировке на корпусе. Глубина монтажа - 60 мм - учтите этот размер при проектировании распределительного щита.

Безопасность и стандарты

Контактор сертифицирован по ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002 - соответствие международным требованиям к контактным аппаратам. Категория применения 1 указывает, что он предназначен для коммутации активных нагрузок (без значительных пусковых токов). Применение в цепях с индуктивной нагрузкой (электромоторы) допустимо, но требует учёта пусковых токов, превышающих номинальный в 5–7 раз.

Преимущества

• Высокая надёжность механической конструкции - контакты выполнены из сплавов с хорошей дугогашущей способностью
• Поддержка алюминиевых и медных проводов - снижает затраты на монтаж
• Наличие четырёх NO-контактов - позволяет реализовать сложные схемы управления без внешних реле
• Длинная гарантия (7 лет) - свидетельствует о качественной сборке и долговечности
• Компактность: всего 3 модуля - освобождает место в щите для других устройств

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - IP20 не обеспечивает защиту от влаги и пыли
• Не рекомендуется для частого включения/выключения двигателей с высокими пусковыми токами без дополнительной защиты (магнитный пускатель с тепловым реле предпочтительнее)
• Рабочая температура выше +40C снижает срок службы - не применяйте в помещениях без вентиляции или рядом с источниками тепла
• Не является реверсивным - нельзя изменить направление вращения двигателя без внешнего переключателя

Примеры использования

• Автоматический запуск насоса по сигналу от датчика уровня воды
• Управление печью или индукционным нагревателем через термостат
• Коммутация группы светильников в производственном цехе по расписанию
• Включение конвейера после срабатывания датчика наличия продукта

Практические советы

• При подключении кабелей сечением более 16 мм2 используйте наконечники - это исключит плохой контакт и перегрев
• Обязательно проверьте напряжение на катушке перед первым включением - неверное напряжение (например, 110 В вместо 230 В) приведёт к отказу
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить варистор или RC-цепочку
• При использовании в условиях вибраций (станки, транспортеры) дополнительно закрепите контактор хомутами
• Проверяйте зажимы клемм через 6 месяцев после первого включения - особенно при работе с алюминием
