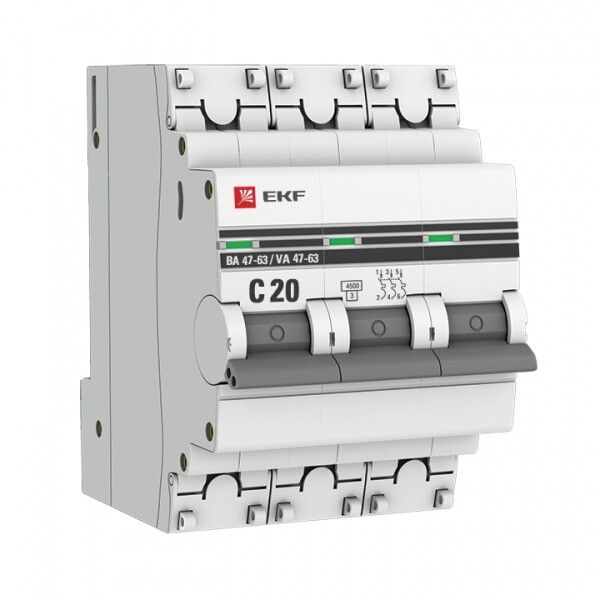

Выключатель автоматический трехполюсный ВА 47-63 20А C 4,5кА PROxima | mcb4763-3-20C-pro EKF (замена - M634320C)

Автоматический выключатель модульный трехполюсный 20А С 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах, где требуется надежная защита на 400 В переменного тока. Артикул mcb4763-3-20c-pro относится к серии PROxima и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 20А С 4,5кА ВА 47-63 защищает трёхфазные сети от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в щитах жилых домов, офисов, производственных помещений, на объектах с электрооборудованием: насосах, компрессорах, конвейерах, станках. Подходит для установки в распределительных щитах с DIN-рейкой. Номинальное напряжение 400 В позволяет использовать его в сетях 380/220 В.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз одновременно
• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без отключения
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В / изоляционное: 660 В - работает в сетях 380 В, рассчитан на кратковременные скачки до 660 В
• Сечение провода: 1–25 мм2 - совместим с медными проводами этого сечения
• Тип расцепителя: тепловой + электромагнитный - реагирует на долгую перегрузку (тепло) и резкий скачок тока (магнетизм)
• Степень защиты: IP20 - предохраняет от прикосновения к токоведущим частям, но не защищен от воды и пыли
• Ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Глубина монтажа: 41 мм - требует минимум 41 мм свободного пространства внутри щита
• Рабочая температура: –25…+50 C - можно устанавливать в неотапливаемых помещениях, но не на улице
• Частота: 50 Гц - только для сетей переменного тока
• Потери мощности: 6,2 Вт - энергопотребление при работе, влияет на нагрев в плотно упакованных щитах
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая повреждения оборудования
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, а не на конце линии
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств

Совместимость и монтаж

Автоматический выключатель модульный 20А ВА 47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, доступ к которым закрыт пластиковыми крышками. Эти крышки позволяют опломбировать выключатель, что важно для контрольных организаций и запрещённого вмешательства. Кабель необходимо зачистить на 10–12 мм, затянуть винты усилием рук - не используйте инструменты, чтобы не повредить контакт. Максимальное сечение - 25 мм2; меньшие провода (до 1 мм2) тоже подходят, но лучше использовать наконечники.

Безопасность и стандарты

Автоматический выключатель ВА 47-63 сертифицирован по ГОСТ Р 50345-2010 (соответствует IEC 60898-1). Соответствует классу безопасности II - двойная изоляция, не требует заземления корпуса. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный. Конструкция усиленна дополнительными заклёпками - корпус не расходится даже при многократном срабатывании. Серия ВА 47-63 прошла проверку на ударопрочность и термическую стойкость.

Преимущества

• Улучшенная конструкция корпуса - меньше риск деформации при сборке или вибрации
• Закрываемые крышки зажимов - повышают безопасность и позволяют пломбировать
• Яркая цветовая индикация - легко определить положение без вскрытия щита
• Высокий класс токоограничения (3) - снижает энергию дуги, продлевает жизнь контактов и оборудования
• Долгая гарантия (7 лет) - выше среднего уровня для бюджетных решений
• Подходит для промышленного и бытового использования - универсальность применения

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели >5 кВт) - для них нужна характеристика D
• Не подходит для постоянной работы при температуре ниже –25 C - возможны отказы в холоде
• Не имеет функции дифференциального тока - для защиты от утечек требуется отдельный УЗО
• Не допускается использование в цепях постоянного тока - только переменный ток 50 Гц

Примеры использования

• Защита трёхфазного станка с двигателем 3 кВт в цеху
• Щиток этажа в многоэтажном доме - питание группы розеток и света
• Распределительный щит торгового центра - управление освещением и HVAC
• Оборудование автономного котельного пункта с насосами и клапанами
• Цепь питания конвейера с регулятором скорости

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых устройств не превышает 8,8 кВт (при 400 В и cosφ=0,8)
• При установке нескольких автоматов рядом - учтите потери мощности 6,2 Вт каждый: в плотных щитах возможен перегрев
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО
• Перед первым включением проверьте, правильно ли затянуты все винты - слабый контакт вызывает нагрев
• Если выключатель часто срабатывает - проверьте нагрузку, возможно, выбран неверный тип (C вместо D)
• При замене старого автомата - сравните глубину монтажа (41 мм): новый должен поместиться в существующий щит
