Контакт аварийный АК-47 EKF PROxima | mdac-47-pro

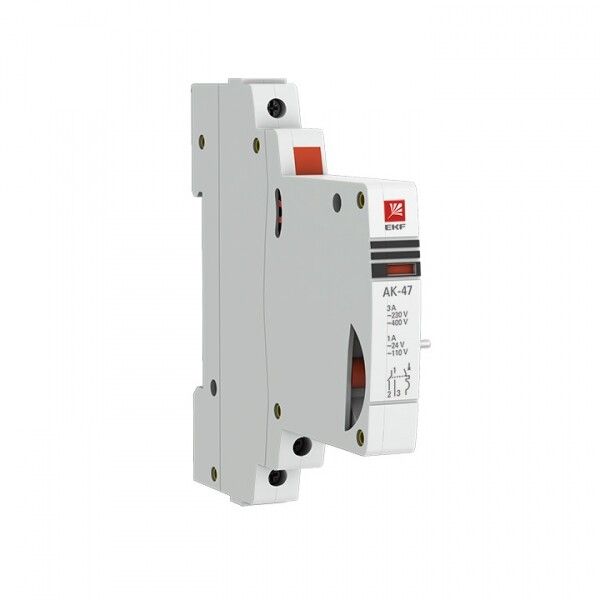

Контакт аварийный АК-47 от EKF - это модульный вспомогательный контакт, предназначенный для коммутации слаботочных цепей в системах автоматизации и защиты оборудования. Артикул mdac-47-pro совместим с устройствами серии PROxima и устанавливается в распределительные щиты на DIN-рейку.

Назначение и область применения

Контакт аварийный АК-47 используется как вспомогательный элемент для передачи сигнала о состоянии основного аппарата - например, когда срабатывает магнитный пускатель, автоматический выключатель или термореле. Он не управляет силовой нагрузкой, а лишь информирует систему управления: включен/выключен, произошло ли отключение. Применяется в системах автоматического управления станками, конвейерами, насосами и другим оборудованием, где требуется сигнал тревоги или подтверждение положения.

Технические характеристики

• Номинальный рабочий ток: 3 А - подходит для слаботочных цепей управления, не предназначен для питания двигателей или освещения;
• Номинальное напряжение: 400 В переменного тока (AC) - работает в сетях до 400 В, но не рекомендован для постоянного тока;
• Количество контактов: один нормально замкнутый (НО) - при срабатывании основного устройства контакт размыкается;
• Тип подключения: втычное - легко вставляется в соответствующие гнезда на модульных устройствах серии PROxima;
• Количество модулей DIN: 0,5 - занимает половину стандартного модуля, что позволяет компактно размещать несколько контактов в одном щите;
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитках;
• Материал проводника: медь - обеспечивает надёжную проводимость и долговечность;
• Диапазон температур: от –40 C до +55 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности внутри помещений;
• Гарантийный срок: 84 месяца - длительная гарантия, подтверждающая качество сборки и материалов;
• Соответствие стандарту: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) - сертифицирован для использования в промышленном электрооборудовании.

Совместимость и монтаж

Контакт аварийный АК-47 совместим исключительно с модульными аппаратами серии EKF PROxima. Его нельзя устанавливать рядом с изделиями других серий или брендов. Монтаж осуществляется сбоку - контакт фиксируется в специальное гнездо на боковой поверхности магнитного пускателя, автомата или другого устройства серии PROxima. Подключение происходит через втычные клеммы: достаточно вставить контакт до щелчка. Для правильной работы необходимо, чтобы основной аппарат был установлен в щитке и находился в активном состоянии.

Безопасность и стандарты

Контакт аварийный АК-47 выполнен из самозатухающего пластика, не поддерживающего горение, что снижает риск распространения пламени при аварии. Соответствует требованиям международного стандарта IEC 60947-5-1 и российскому ГОСТ Р 50030.5.1-2005, обеспечивающим безопасность и надёжность в промышленных условиях. Несмотря на высокую степень механической прочности (благодаря шести заклёпкам), он не предназначен для внешнего монтажа или воздействия воды, пыли и агрессивных сред.

Преимущества

• Компактность: всего 0,5 модуля DIN - экономит место в плотно заполненных щитах;
• Высокая механическая жёсткость: шесть заклёпок увеличивают устойчивость к вибрациям и частым срабатываниям;
• Универсальная совместимость: все устройства серии PROxima имеют единый интерфейс подключения - замена и расширение системы проще;
• Надёжное втычное соединение: не требует инструментов, минимизирует риск плохого контакта;
• Долгий срок службы: гарантированный срок 84 месяца при условии соблюдения режимов эксплуатации.

Ограничения применения

• Не применяется для коммутации силовых цепей - максимальный ток 3 А недостаточен для управления двигателями или нагревателями;
• Запрещено использование вне закрытых щитов: IP20 не защищает от пыли, влаги, химических паров;
• Совместим только с продукцией EKF PROxima - не подойдёт к аналогичным контактам от Schneider, ABB, Legrand и др.;
• Не содержит индикации - нет светодиода, поэтому состояние контакта невозможно определить визуально без тестирования;
• Не предназначен для частого ручного переключения - предназначен для автоматической работы в связке с другими аппаратами.

Примеры использования

• Подключение к контроллеру PLC: сигнал с контакта АК-47 сообщает, что магнитный пускатель включён - система проверяет выполнение команды;
• Автоматизация конвейера: при срабатывании теплового реле контакт размыкается, и система останавливает ленту и подаёт сигнал тревоги;
• Система безопасности: контакт встраивается в цепь аварийной остановки - при её срабатывании сигнал передаётся на пульт оператора;
• Контроль состояния насоса: если насос не запущен, контакт остаётся замкнутым - система выводит сообщение «Ошибка запуска».

Практические советы

• Выбирая контакт аварийный АК-47, убедитесь, что основной аппарат (например, пускатель) тоже из серии PROxima - иначе он просто не встанет;
• При установке в щиток с большим количеством модулей используйте свободные места сбоку от мощных устройств - так удобнее доступ к контактам;
• Не путайте с кнопками аварийной остановки: АК-47 - это вспомогательный контакт, а не орган управления;
• Проверьте целостность контакта мультиметром после монтажа - даже при щелчке втычного соединения возможен плохой контакт;
• Для систем с высокими требованиями к надёжности лучше использовать два контакта в параллель - повышает отказоустойчивость.
