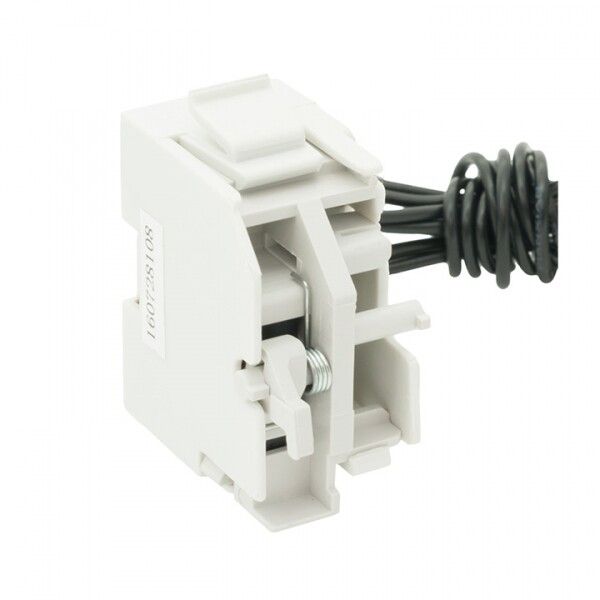

Контакт дополнительный AX AV POWER-3/4 AVERES EKF mccb-34-AX-av

Дополнительный контакт AX AV POWER-3/4 от EKF - это встраиваемый вспомогательный контакт для выключателей серии Averes, предназначенный для передачи сигнала о состоянии аппарата в цепи управления. Артикул mccb-34-ax-av обеспечивает надёжное соединение с основным автоматическим выключателем и применяется в системах автоматизации, где требуется контроль положения контактов.

Назначение и область применения

Дополнительный контакт AX AV POWER-3/4 используется для передачи информации о положении главных контактов выключателя - включено/выключено - в системы управления, сигнализации или автоматики. Он не управляет нагрузкой, а лишь сообщает её состояние. Применяется совместно с выключателями серии Averes в щитах управления, на производстве, в энергообъектах и объектах ЖКХ. Подходит для работы в составе систем с электронными расцепителями ETU2.2 и ETU6.2.

Технические характеристики

• Тип: дополнительный контакт с одним нормально открытым (НО) и одним нормально закрытым (НЗ) контактом - всего два переключающих элемента
• Номинальный рабочий ток: 3 А - подходит для слаботочных цепей управления, реле, PLC, индикаторов
• Подключение: круглые провода или медные полосы - удобно для прямой установки в клеммы
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Способ монтажа: боковой - устанавливается в специально предусмотренные гнёзда на корпусе выключателя Averes
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Соответствие стандартам: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Дополнительный контакт AX AV POWER-3/4 совместим исключительно с выключателями серии Averes от EKF. Монтируется только сбоку, в заводские гнёзда на корпусе автомата - не требует сверления или доработки. Кабель подводится к клеммам внутри корпуса выключателя; после установки контакт механически связан с главными полюсами и реагирует на их перемещение. Для подключения используйте провода сечением до 1,5 мм2 или медную полосу шириной до 6 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-99 (эквивалент МЭК 60947-2-98), что гарантирует безопасность при работе в сетях переменного тока до 1000 В. Конструкция выполнена из самозатухающего материала, предотвращает распространение пламени. IP20 не обеспечивает защиту от влаги - не применяйте во влажных помещениях без дополнительной герметизации.

Преимущества

• Простая и надёжная механическая связь с главными контактами - сигнал точно соответствует состоянию выключателя
• Не требует внешнего питания - работает пассивно, как механический переключатель
• Рассчитан на частые операции - долговечен при использовании в системах автоматического управления
• Совместим с электронными расцепителями ETU2.2 и ETU6.2 - позволяет интегрировать в интеллектуальные системы

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 3 А, нельзя использовать для управления двигателями или нагревателями
• IP20 - запрещено использование в условиях высокой влажности, пыли, на улице или в неотапливаемых щитовых без дополнительной защиты
• Совместим только с выключателями Averes - не подходит для других серий или брендов
• Не имеет световой индикации - необходимо подключать внешние индикаторы или интерфейсы для визуального контроля

Примеры использования

• Сигнализация “Автомат отключен” на пульте управления станком
• Передача состояния в PLC для логики автоматической последовательности запуска оборудования
• Интеграция в систему учёта времени работы оборудования через реле времени
• Обеспечение блокировки при отказе питания - сигнал “нет напряжения” передаётся на панель управления

Практические советы

• Проверьте посадочные гнёзда на корпусе выключателя перед установкой - они должны быть свободны и не иметь деформаций
• При подключении проводов не затягивайте клеммы слишком сильно - риск повреждения пластиковых деталей
• Для длительной эксплуатации в пыльных средах рекомендуется установить дополнительный кожух IP54 вокруг выключателя
• Если нужна индикация состояния - подключите LED-индикатор параллельно контакту, соблюдая полярность
• Артикул mccb-34-ax-av всегда указывается в каталоге EKF рядом с моделью выключателя Averes - проверяйте совместимость по номеру
