Контакт аварийный AL AV POWER-3/4 AVERES EKF mccb-34-AL-av

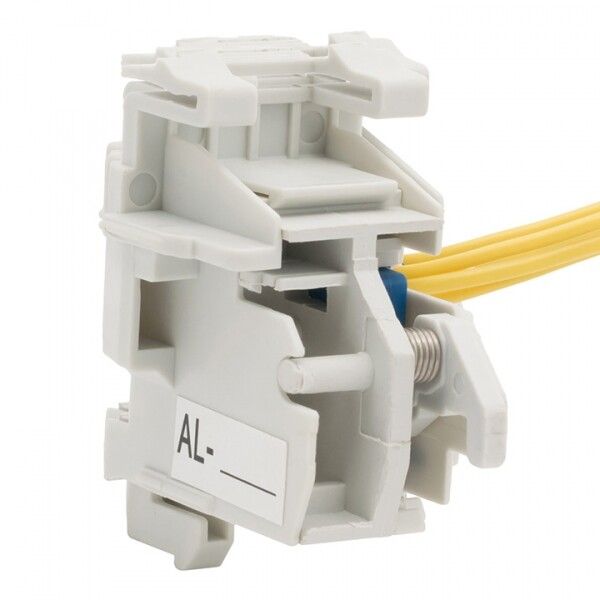

Контакт аварийный AV POWER-3/4 AL от EKF - вспомогательный контакт для установки на автоматические выключатели серии Averes, обеспечивает сигнализацию состояния аппарата (например, отключение из-за аварии) и совместим с монтажом сбоку. Артикул mccb-34-al-av.

Назначение и область применения

Контакт аварийный AV POWER-3/4 AL предназначен для передачи сигнала о состоянии автомата - например, когда он отключился из-за перегрузки, КЗ или другого аварийного события. Устанавливается на выключатели серии Averes как дополнительное устройство. Применяется в системах контроля и автоматизации: панелях управления, станках, конвейерах, системах освещения и HVAC, где важно знать, произошло ли отключение.

Технические характеристики

• Тип: вспомогательный контакт (не основной, а сигнал о состоянии)
• Номинальный рабочий ток: 3 А - подходит для слаботочных цепей управления, реле, PLC-входов
• Количество контактов: 2 (1 нормально открытый - НО, 1 нормально закрытый - НЗ)
• Подключение: круглый проводник или медная полоса - позволяет использовать гибкий провод или жесткую шину до 2,5 мм2
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и влаги; требует установки внутри щита
• Способ монтажа: сбоку - фиксируется на боковой поверхности выключателя, не занимает место сверху или снизу
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность, подходит для помещений с умеренным климатом (склады, цеха, неотапливаемые помещения)
• Соответствие стандарту: ГОСТ Р50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Контакт аварийный AV POWER-3/4 AL совместим только с автоматическими выключателями серии Averes от EKF. Монтируется сбоку на корпус выключателя - через специальное гнездо, предусмотренное заводом. Подключение проводов выполняется после установки: зажимы рассчитаны на одножильные и многожильные провода до 2,5 мм2. Для подключения используйте кабель сечением не более указанного - иначе возможен перегрев или плохой контакт. Не устанавливайте на выключатели других серий - механическая посадка не будет соответствовать.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р50030.2-99 (эквивалент МЭК 60947-2-98) - международному стандарту на низковольтные коммутационные аппараты. Степень защиты IP20 гарантирует безопасную работу внутри электрошкафа, исключает случайное прикосновение к токоведущим частям. Не предназначено для установки вне щита или во влажных средах - риск поражения током и выхода из строя.

Преимущества

• Чёткая сигнализация: один контакт (НО) замыкается при отключении автомата - легко интегрируется в системы контроля
• Фиксированная посадка: надёжно крепится к выключателю без дополнительных крепёжных элементов
• Раздельные контакты: наличие НО и НЗ дают гибкость в проектировании цепей управления
• Совместимость со всей серией Averes: можно использовать с любыми номиналами выключателей этой линейки

Ограничения применения

• Не применяется вне электрощита - IP20 не защищает от пыли, влаги, химических воздействий
• Не предназначен для работы с силовыми токами выше 3 А - запрещено подключать нагрузки типа двигателей, нагревателей
• Только для бокового монтажа - нельзя установить сверху или снизу
• Не совместим с другими брендами - даже если внешне похоже, механическая и электрическая совместимость не гарантирована

Примеры использования

• На станке: при срабатывании автомата контакт замыкается - сигнал поступает на HMI, оператор видит причину остановки
• В системе освещения: при отключении питания по аварии включается световая индикация
• В системе SCADA: контакт подключён к входу PLC - система регистрирует факт отключения и формирует журнал событий
• В распределительном щите: используется для дублирования сигнала в пульт управления

Практические советы

• Перед монтажом проверьте, что выключатель полностью отключен и обесточен - даже вспомогательные контакты находятся под потенциалом при работе автомата
• При использовании медной полосы - убедитесь, что её толщина не превышает 1,5 мм, и она плотно прилегает к зажиму
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть контакта
• Если нужна защита от внешних факторов - устанавливайте контакт внутрь герметичного щита с классом защиты IP54 и выше
• Артикул mccb-34-al-av всегда указывайте при заказе - другие аналоги могут иметь другой шаг крепления или тип контактов
