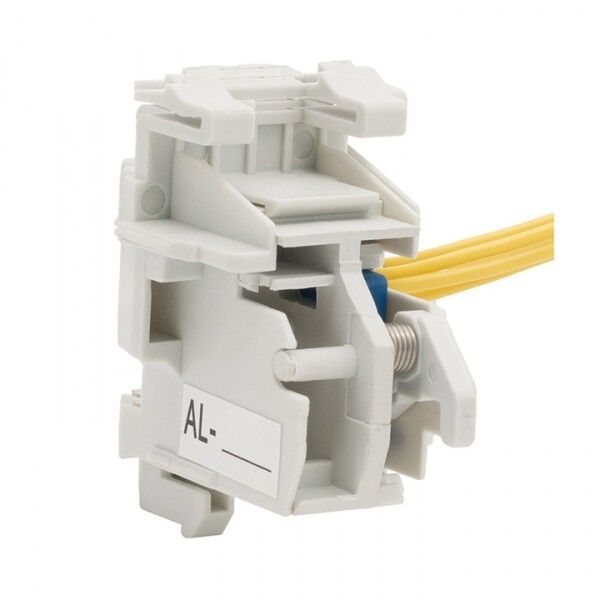

Контакт аварийный AL справа AV POWER-2 AVERES EKF mccb-2R-AL-av

Контакт аварийный AV POWER-2 AL справа - вспомогательный элемент для выключателей серии Averes от EKF, предназначенный для сигнализации состояния аппарата и подключения цепей управления. Артикул mccb-2r-al-av обеспечивает надёжную работу в условиях промышленного оборудования.

Назначение и область применения

Контакт аварийный AV POWER-2 AL справа используется как вспомогательный контакт в составе автоматических выключателей серии Averes. Он передаёт сигнал о состоянии выключателя - включен/выключен - в системы управления, панели индикации или устройства автоматизации. Применяется в цепях контроля работы станков, конвейеров, систем освещения и других объектов, где требуется удалённый мониторинг положения аппарата.

Технические характеристики

• Тип изделия: вспомогательный контакт
• Номинальный рабочий ток: 3 А - подходит для слаботочных цепей управления, не предназначен для силовой нагрузки
• Количество контактов: 2 (1 нормально замкнутый, 1 нормально разомкнутый) - позволяет одновременно контролировать два состояния
• Исполнение: наружный/встроенный - устанавливается внутри корпуса выключателя, но доступен для внешнего подключения
• Тип подключения: круглый проводник или медная полоса - совместим с гибкими проводами и жесткими шинами до 2,5 мм2
• Способ монтажа: монтаж сбоку - фиксируется на боковой поверхности выключателя через специальное гнездо
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Соответствие стандартам: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Контакт аварийный AV POWER-2 AL справа совместим только с выключателями серии Averes от EKF. Монтаж осуществляется исключительно сбоку - через предустановленное гнездо на корпусе автомата. Подключение проводов выполняется после установки контакта: зажимы принимают многожильные провода или медные полосы. Нельзя использовать этот контакт отдельно от основного выключателя - он не имеет собственного механизма привода.

Безопасность и стандарты

Контакт соответствует требованиям ГОСТ Р 50030.2-99 (эквивалент МЭК 60947-2-98), что гарантирует безопасность при работе в промышленных сетях переменного тока. Степень защиты IP20 исключает риск поражения током при случайном прикосновении, но не защищает от попадания пыли и воды - использование вне закрытых щитов не рекомендуется.

Преимущества

• Чёткая механическая связь с главным контактом выключателя - сигнал точно отражает реальное состояние аппарата
• Поддержка двух типов подключения - удобство при сборке панелей с разными типами проводов
• Фиксация сбоку минимизирует влияние на габариты выключателя
• Работает в широком диапазоне температур - надёжно функционирует в холодных и теплых производственных помещениях

Ограничения применения

• Не применяется в цепях выше 3 А - запрещено подключать мощные потребители, реле или двигатели
• IP20 не допускает установку во влажных, пыльных или открытых местах
• Совместим только с выключателями серии Averes - не подходит для аппаратов других брендов или серий
• Не является самостоятельным устройством - требует наличия основного автоматического выключателя

Примеры использования

• Сигнализация включения станка на пульте оператора
• Подключение к PLC для логики автоматической остановки при отключении питания
• Индикация состояния в распределительных щитах с LED-индикаторами
• Системы учёта времени работы оборудования

Практические советы

• Перед монтажом проверьте, чтобы выключатель был полностью отключён и обесточен
• При использовании медной полосы - убедитесь, что её толщина не превышает 1,5 мм, и она плотно прилегает к зажиму
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть контакта
• Для долговечной работы избегайте частых перегрузок по току даже ниже 3 А - лучше использовать реле как промежуточное звено
• Артикул mccb-2r-al-av - правосторонний вариант; для левой стороны используйте модель с пометкой “слева”
