Контакт дополнительный и аварийный AX+AL для TR справа AV POWER-1 AVERES EKF mccb-1R-AX+AL-TR-av

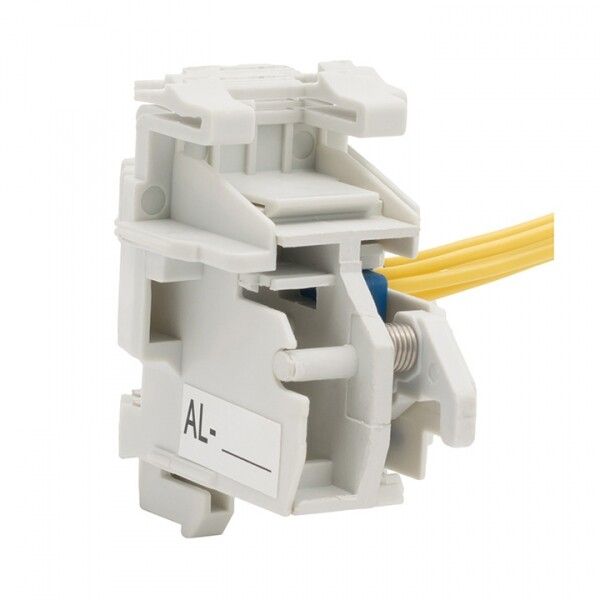

Контакт дополнительный и аварийный AX+AL для TR справа AV POWER-1 от EKF - это вспомогательное устройство для автоматических выключателей серии Averes, предназначенное для передачи сигналов о состоянии аппарата (включен/выключен, аварийное отключение) в системы контроля и автоматизации. Артикул mccb-1r-ax+al-tr-av обеспечивает надежную работу в условиях промышленной среды с IP20.

Назначение и область применения

Контакт дополнительный и аварийный AX+AL для TR справа AV POWER-1 используется для удаленного наблюдения и управления состоянием автоматического выключателя. Он сигнализирует о положении контактов: когда выключатель включен или отключен, а также при срабатывании защиты (например, из-за КЗ или перегрузки). Подходит для интеграции в системы автоматики, пульты управления, PLC и SCADA-системы.

• Используется с автоматическими выключателями серии Averes (AV POWER).
• Подходит для станков, щитов управления, конвейеров, насосных станций и других промышленных объектов.
• Не предназначена для коммутации силовых цепей - работает только в слаботочных цепях управления и сигнализации.

Технические характеристики

• Тип: вспомогательный контакт (дополнительный + аварийный).
• Количество контактов: 4 - 2 нормально замкнутых (НО) и 2 нормально разомкнутых (НА).
• Номинальный рабочий ток: 3 А - максимальный допустимый ток в цепи управления.
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли.
• Тип подключения: круглые проводники или медные полосы - подходят для зажимов сечением до 2,5 мм2.
• Способ монтажа: монтаж сбоку - устанавливается в специальное гнездо на корпусе выключателя AV POWER.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в помещениях с повышенной влажностью.
• Цвет: серый - соответствует цветовой гамме выключателей Averes.
• Нормативный документ: ГОСТ Р 50030.2-99 (МЭК 60947-2-98) - соответствие международному стандарту на аппараты низковольтного управления.

Совместимость и монтаж

Контакт AX+AL для TR справа AV POWER-1 совместим только с автоматическими выключателями серии Averes, оснащенными правой стороной монтажа (TR справа). Монтируется в специально предусмотренное гнездо под фальш-панелью, расположенной на боковой поверхности корпуса выключателя. Для установки необходимо:

1. Снять фальш-панель, закрывающую внутренние гнезда.
2. Вставить контакт в нужное место - он имеет механический фиксатор, обеспечивающий плотное соединение с механизмом выключателя.
3. Подключить провода к клеммам: два НА и два НО контакта имеют отдельные выходы.
4. Запустить провода через боковые проходы на внешнюю часть корпуса для дальнейшей маршрутизации в управляемую цепь.

Обязательно проверьте, что вы используете именно вариант для “правой стороны” (TR справа) - другие варианты (левая сторона, верхний монтаж) не взаимозаменяемы.

Безопасность и стандарты

Контакт AX+AL для TR справа AV POWER-1 соответствует требованиям ГОСТ Р 50030.2-99 (эквивалент МЭК 60947-2), что гарантирует безопасность работы в электроустановках до 1000 В переменного тока. Применение устройства в составе выключателя AV POWER сохраняет целостность сертификатов безопасности всей системы. Однако сам контакт не является самостоятельным средством защиты - он лишь передает информацию.

Преимущества

• Четкая механическая связь с основным контактом выключателя - сигнал точно соответствует реальному положению аппарата.
• Раздельные НА и НО контакты позволяют реализовать любую логику сигнализации (например, “включен” + “отключен”, “неисправность”).
• Серый цвет и компактная форма гармонично вписываются в дизайн выключателей Averes.
• Простая установка без необходимости доработки корпуса - все гнезда уже предусмотрены заводом.

Ограничения применения

• Не применяется вне выключателей AV POWER - несовместим с другими брендами и сериями.
• IP20 - нельзя использовать во влажных, запыленных или открытых местах; требует установки внутри щита или корпуса.
• Максимальный ток 3 А - не годится для питания нагрузок выше этой величины (например, реле, светильники); только для сигналов и управления.
• Только монтаж сбоку - невозможно установить сверху или с другой стороны даже при наличии свободного места.
• Не содержит собственных элементов защиты - зависит от работоспособности основного автомата.

Примеры использования

• На станке: сигнал “выключатель отключен” отправляется на HMI-панель оператора.
• В системе конвейера: аварийный контакт активируется при сработавшей тепловой защите - система останавливается и формирует журнал отказа.
• В распределительном щите: один НА контакт подключен к лампе “питание есть”, второй НО - к кнопке “сброс” в случае срабатывания защиты.

Практические советы

• Перед монтажом всегда отключайте питание и убедитесь, что выключатель находится в положении “OFF”.
• Используйте провода сечением не более 2,5 мм2 - большие жилы не войдут в клеммы.
• Проверьте направление монтажа: “TR справа” значит, что контакт устанавливается на правой стенке корпуса при виде спереди.
• Не затягивайте кабельные зажимы слишком сильно - можно повредить пластиковую оболочку клемм.
• Если требуется несколько контактов - можно установить одновременно до двух таких устройств (при условии наличия двух свободных гнезд).
• Артикул mccb-1r-ax+al-tr-av следует указывать при заказе - аналоги от других производителей не гарантированно совместимы.
