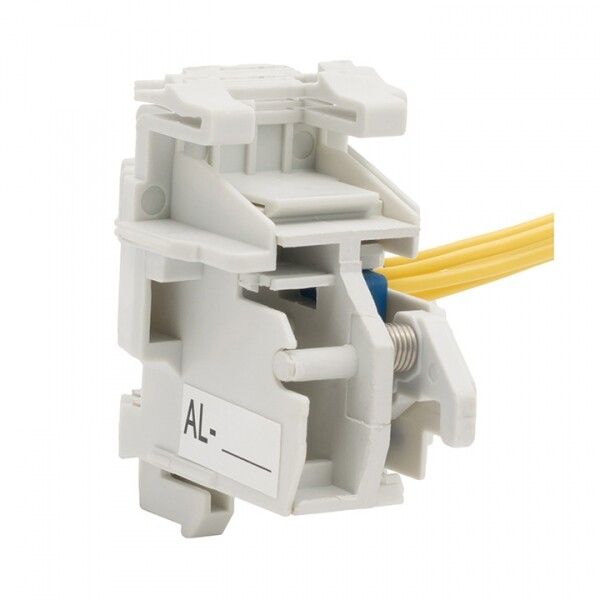

Контакт дополнительный и аварийный AX+AL для TR слева AV POWER-1 AVERES EKF mccb-1L-AX+AL-TR-av

Контакт дополнительный и аварийный AX+AL для TR слева AV POWER-1 от EKF - это вспомогательное устройство для выключателей серии Averes, предназначенное для передачи сигналов состояния цепи (замкнут/разомкнут) в системы автоматизации, сигнализации или контроля. Устройство устанавливается прямо на выключатель, обеспечивает надёжную связь между силовой частью и вторичной аппаратурой.

Назначение и область применения

Контакт дополнительный и аварийный AX+AL для TR слева AV POWER-1 используется для передачи информации о положении главного контакта выключателя: замкнуто ли состояние (НО - нормально открытые) или разомкнуто (НЗ - нормально закрытые). Подходит для интеграции в системы учёта, сигнализации отказов, блокировок и автоматического управления. Применяется в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где требуется удалённый контроль за работой автоматических выключателей.

Технические характеристики

• Тип устройства: вспомогательный контакт (дополнительный + аварийный)
• Количество контактов: 4 (2 НО - нормально открытых, 2 НЗ - нормально закрытых)
• Номинальный ток (AC-15): 3 А - допустимая нагрузка для цепей управления и сигнализации
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначено для работы во влажной среде или на открытом воздухе
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности, характерных для помещений с умеренным климатом
• Подключение: круглый проводник или медная полоса - совместим с жилами до 1,5 мм2
• Цвет: серый - соответствует цвету корпуса выключателей серии Averes
• Нормативный документ: ГОСТ Р50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Контакт AX+AL для TR слева AV POWER-1 совместим исключительно с выключателями серии Averes, оснащёнными правильным типом крепления - “TR слева”. Монтируется сверху на корпус выключателя, фиксируясь механически и электрически через интегрированный интерфейс. Не требует дополнительных крепёжных элементов. После установки контакты соединяются с внутренней схемой выключателя, что позволяет точно отслеживать его рабочее состояние. Для подключения используются кабели сечением до 1,5 мм2, заводящиеся в специально предусмотренные зажимы на корпусе контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р50030.2-99 (эквивалент МЭК 60947-2-98), регламентирующим безопасность и функциональность аппаратов низковольтного распределения. Сертифицировано для использования в промышленных электроустановках. Отдельно следует отметить: контакт не рассчитан на управление силовыми цепями - только на сигнальные и управляющие, максимальный ток 3 А.

Преимущества

• Чёткая разница между двумя типами контактов: два НО и два НЗ позволяют одновременно получать информацию о включении и отключении
• Интегрированный монтаж снижает риск некорректного подключения и увеличивает срок службы
• Совместимость с основной серией Averes гарантирует точное соответствие механических и электрических параметров
• Не требует внешнего питания - полностью пассивное устройство, реагирует на движение механизма выключателя

Ограничения применения

• Не применяется вне выключателей серии Averes - несовместим с другими брендами и даже с другими типами TR (например, справа или вертикально)
• Защита IP20 запрещает использование в помещениях с высокой влажностью, пылью, на улице или в технологических зонах с брызгами воды
• Работает только с токами до 3 А - нельзя использовать для управления реле большей мощности, пускателями или световыми индикаторами с потреблением выше 3 А
• Не поддерживает коммуникацию - не имеет выходов для Ethernet, Modbus или других цифровых интерфейсов; только классические механические контакты

Примеры использования

• Передача сигнала “выключатель отключен” в SCADA-систему для оповещения оператора
• Блокировка другого оборудования при срабатывании автомата (через НЗ-контакт)
• Аварийная сигнализация перегрузки или КЗ через НО-контакт, который замыкается при отключении
• Формирование цепи самоблокировки в схемах управления двигателем

Практические советы

• Перед установкой проверьте, чтобы выключатель был именно типа “TR слева” - другие варианты (правый, верхний) не подходят
• При подключении используйте изолированные провода с плотной заделкой - плохой контакт вызывает ложные срабатывания
• Не затягивайте зажимы слишком сильно - можно повредить пластиковую колодку внутри контакта
• Если нужна защита от пыли и влаги - выбирайте модели с более высокой степенью IP, так как этот контакт не герметичен
• Обязательно пометьте провода на стороне управления - два НО и два НЗ легко спутать без маркировки
