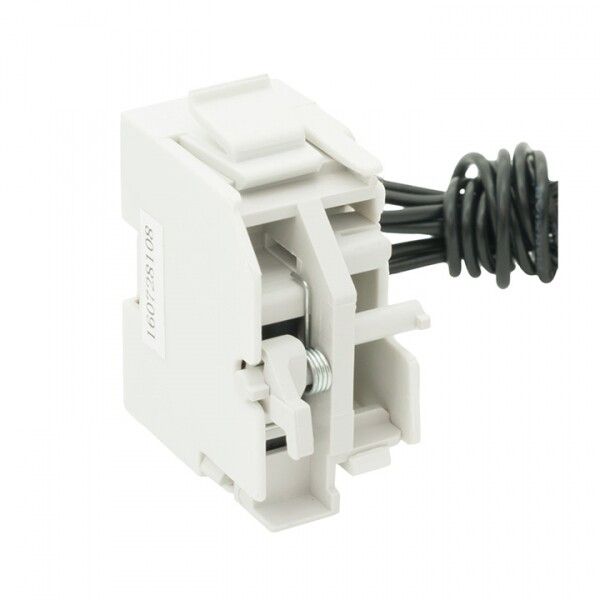

Контакт дополнительный AX для TR слева AV POWER-1 AVERES EKF mccb-1L-AX-TR-av

Дополнительный контакт AX для TR слева AV POWER-1 EKF - это встраиваемый элемент для увеличения функциональности автоматических выключателей серии Averes. Устанавливается сбоку на выключатель, обеспечивает передачу сигнала состояния цепи в системы управления и контроля. Артикул mccb-1l-ax-tr-av соответствует модели, совместимой с выключателями AV POWER-1.

Назначение и область применения

Дополнительный контакт AX для TR слева AV POWER-1 EKF предназначен для передачи информации о состоянии автомата: замкнута ли основная цепь или произошло отключение. Применяется в системах автоматизации, где требуется сигнал о работе или отказе оборудования - например, в пультах управления, PLC, световой индикации или системах сбора данных.

Подходит для установки на выключатели серии Averes с типом монтажа TR (левосторонний доступ). Категория “вспомогательные контакты” указывает, что он не управляет силовой нагрузкой, а лишь передает управляющий сигнал.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет фиксировать два состояния: “включен” и “выключен” одновременно.
• Номинальный рабочий ток: 3 А - рассчитан на работу в цепях управления, не для питания мощных потребителей.
• Тип подключения: круглый проводник или медная полоса - удобен для подмотки и соединений с кабельными наконечниками.
• Степень защиты IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и влаги; требует установки внутри щита.
• Способ монтажа: сбоку - монтируется исключительно на боковые гнёзда выключателей AV POWER-1, не совместим с другими сериями.
• Климатическое исполнение УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, но не в условиях постоянного воздействия воды или осадков.
• Цвет: серый - соответствует цвету корпуса выключателей Averes, обеспечивает эстетичную интеграцию.
• Соответствие стандарту ГОСТ Р50030.2-99 (МЭК 60947-2-98) - гарантирует соответствие требованиям безопасности и надёжности для аппаратов низкого напряжения.

Совместимость и монтаж

Дополнительный контакт AX для TR слева AV POWER-1 EKF совместим только с выключателями серии Averes, имеющими боковое гнездо для монтажа дополнительных устройств типа TR (левостороннее). Монтаж выполняется путём вставки контакта в предусмотренное место на корпусе выключателя - зажим происходит механически, без инструментов. Подключение провода осуществляется к клеммам на задней части контакта. После установки проводники выводятся через боковой канал корпуса выключателя.

Не устанавливается на другие модели, даже из серии EKF - необходимо проверить наличие гнезда TR на конкретном выключателе.

Безопасность и стандарты

Произведено в соответствии с ГОСТ Р50030.2-99 (эквивалент МЭК 60947-2-98), что подтверждает безопасность работы в сетях переменного тока до 1000 В. Сертифицирован для использования в промышленных электроустановках. Отдельно следует помнить: контакт не предназначен для коммутации силовых цепей - максимальный ток 3 А ограничен именно для управляющей цепи.

Преимущества

• Обеспечивает двойной выход: НО+НЗ - можно использовать один контакт для включения индикации, другой - для остановки цепи при срабатывании.
• Фиксируется без болтов - быстрый монтаж и демонтаж при обслуживании.
• Совмещается с электронными расцепителями ETU2.2 / ETU6.2 - идеален для создания интеллектуальных систем управления.
• Цвет и форма точно соответствуют корпусу выключателя - не требует доработок внешнего вида.

Ограничения применения

• Не применяется вне герметичных щитов - степень защиты IP20 не защищает от пыли, влаги, капель воды.
• Рассчитан только на управляющие цепи (до 3 А); нельзя использовать для включения двигателей, нагревателей или других мощных нагрузок.
• Совместим только с выключателями AV POWER-1 с правильным типом TR (слева). На других моделях EKF (например, Power-2, Power-3) не устанавливается.
• Не предназначена для частых операций вручную - не является кнопкой, а служит для передачи сигнала после срабатывания автомата.

Примеры использования

• На станке: контакт подключён к пульту управления - горит лампа “Автомат отключился”, когда сработала тепловая защита.
• В конвейере: сигнал НЗ используется для остановки всей линии при открытии главного контакта выключателя.
• В системе SCADA: оба контакта (НО и НЗ) отправляют данные в контроллер для анализа режима работы оборудования.
• В распределительном щите: индикация “в сети” через реле, питаемое от НО контакта.

Практические советы

• Перед установкой убедитесь, что выключатель имеет свободное гнездо TR слева - иначе контакт не войдёт.
• Используйте жилы сечением до 2,5 мм2 - оптимально для надёжного зажима в клеммах.
• При использовании с электронными расцепителями ETU2.2/ETU6.2 - учтите, что контакт будет работать параллельно с коммуникационным модулем, не конфликтует.
• Не затягивайте провода слишком сильно - риск повредить пластиковую клемму.
• Проверьте состояние контактов периодически - особенно в средах с высокой запылённостью, хотя IP20 не предполагает экологическую защиту.
