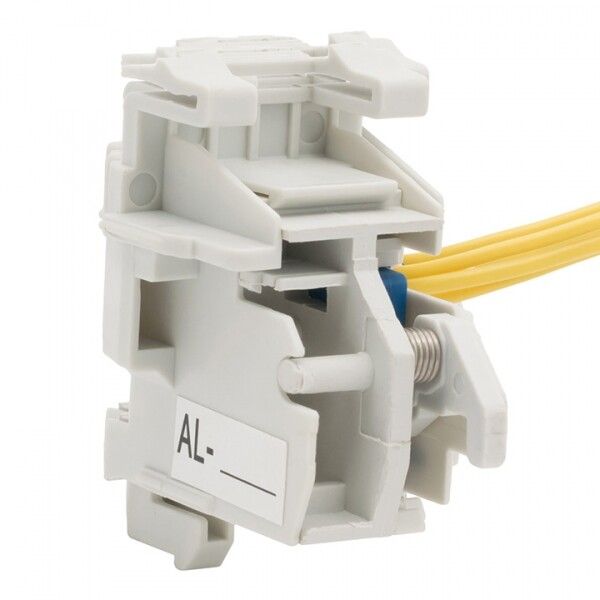

Контакт аварийный AL для TR справа AV POWER-1 AVERES EKF mccb-1R-AL-TR-av

Аварийный контакт AL для TR справа AV POWER-1 EKF Averes - это вспомогательный контакт, предназначенный для сигнализации состояния автоматического выключателя AV POWER-1 серии Averes. Устанавливается сбоку на корпус выключателя и передаёт информацию о положении контактов (включено/выключено) в системы управления, контроля и безопасности.

Назначение и область применения

Аварийный контакт AL используется для передачи сигнала о состоянии автомата - например, когда он отключился из-за перегрузки или КЗ. Это позволяет интегрировать выключатель в системы автоматизации, пульты управления, сигнализации или SCADA. Подходит для установки на промышленном оборудовании: станках, конвейерах, щитах распределения энергии, где требуется удалённый контроль работы аппарата.

Технические характеристики

• Тип изделия: вспомогательный контакт
• Номинальный рабочий ток: 3 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Подключение: круглый проводник или медная полоса
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ монтажа: монтаж сбоку, совместим с выключателями AV POWER-1
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, умеренно влажный климат
• Соответствие стандартам: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Аварийный контакт AL предназначен исключительно для установки на автоматические выключатели серии AV POWER-1 от EKF. Монтируется с правой стороны корпуса выключателя (TR - right side). Для подключения используются гнёзда на боковой поверхности выключателя - провода заводятся внутрь через специальный канал. Не требует дополнительных креплений. Подключение выполняется кабелем сечением до 2,5 мм2 или медной полосой. Не совместим с другими сериями выключателей, даже от EKF.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-99, что гарантирует надёжную работу в условиях промышленной сети переменного тока. Степень защиты IP20 обеспечивает безопасность при обслуживании в закрытых щитах, но не допускает использование во влажных, пыльных или открытых помещениях. Применяется только внутри электрошкафов с уровнем защиты не ниже IP54.

Преимущества

• Два типа контактов (НЗ и НО) позволяют реализовать разные схемы сигнализации - например, одновременно оповещать о включении и отключении
• Фиксированная конструкция исключает случайное отсоединение при вибрации
• Работает в широком диапазоне температур, подходящем для большинства промышленных условий в России
• Не требует внешнего питания - полностью механический принцип действия

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от влаги, пыли и агрессивной среды
• Нельзя использовать для управления силовыми цепями - максимальный ток 3 А ограничен только для слаботочных сигналов
• Совместим только с выключателями AV POWER-1; не подходит для других типов автоматов, даже аналогичных по габаритам
• Не рекомендован для частых операций более 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• Сигнализация отключения автомата на пульте управления конвейера
• Передача сигнала “авария” в систему учёта времени работы оборудования
• Интеграция с PLC для логической блокировки запуска станка при отключенном питании
• Создание цепи “сработало” для светового индикатора на щите

Практические советы

• При монтаже проверьте, чтобы контакт был плотно зафиксирован - слабый контакт может давать ложные сигналы
• Используйте жилы с изоляцией, рассчитанной на 600–750 В, даже при малом токе - высокая вероятность попадания на него напряжения от основной цепи
• Обязательно учитывайте посадочное место: контакт AL для TR справа - значит, устанавливается только на правую сторону выключателя, если смотреть спереди
• При замене - используйте оригинальный артикул mccb-1r-al-tr-av. Аналоги могут не войти в гнездо или не сработать при срабатывании автомата
• Не затягивайте провода слишком сильно - можно повредить клеммы внутри контакта
