Контакт вспомогательный AV POWER-1 3А 230В 1НО+1НЗ (слева) EKF mccb-1L-AL-TR-av

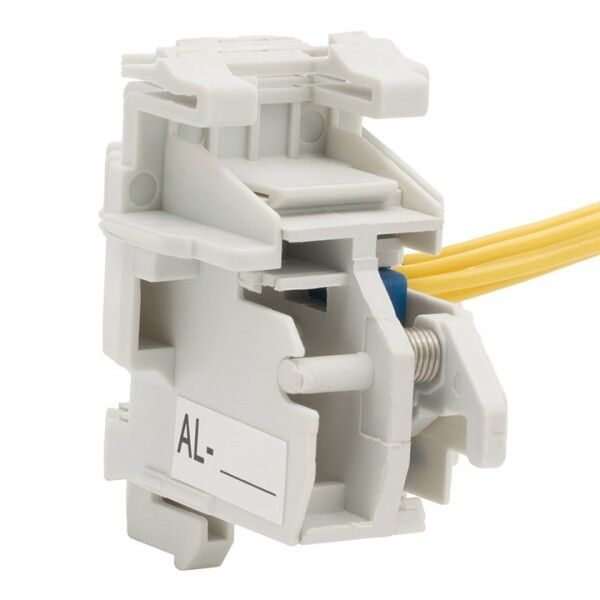

Аварийный контакт AL для TR слева AV POWER-1 EKF Averes - это вспомогательный контакт, предназначенный для сигнализации состояния автоматического выключателя AV POWER-1 серии Averes. Устанавливается сбоку на корпус выключателя и передаёт информацию о положении контактов (включено/выключено) в системы управления, контроля и безопасности.

Назначение и область применения

Аварийный контакт AL используется для передачи сигнала о состоянии автомата - например, когда он отключился из-за аварии, перегрузки или КЗ. Он позволяет подключить этот сигнал к панели управления, световой сигнализации, PLC или другому оборудованию, чтобы оператор сразу узнал о срабатывании выключателя. Применяется в промышленных системах: на станках, конвейерах, щитах распределения энергии, где важна быстрая диагностика отказов.

Технические характеристики

• Тип: вспомогательный контакт (аварийный)
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Номинальный рабочий ток: 3 А
• Подключение: круглый проводник или медная полоса
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: установка сбоку на корпус выключателя AV POWER-1
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, умеренно влажный климат
• Соответствие стандартам: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Аварийный контакт AL совместим только с автоматическими выключателями серии AV POWER-1 от EKF. Монтируется исключительно на левой стороне (TR слева) корпуса выключателя через специальное гнездо. Подключение осуществляется к проводникам сечением, соответствующему требованиям кабельного ввода выключателя - обычно до 2,5 мм2. Не требует дополнительных креплений: фиксируется механически при установке в гнездо. После монтажа проверьте надёжность соединения и отсутствие перекоса контакта.

Безопасность и стандарты

Контакт соответствует международному стандарту МЭК 60947-2 и российскому ГОСТ Р 50030.2-99, что гарантирует безопасную работу в цепях управления. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не предназначен для работы во влажных, запылённых или открытых помещениях. Для таких условий требуется дополнительная защита корпуса.

Преимущества

• Два типа контактов (НЗ и НО) позволяют гибко настраивать логику сигнализации
• Простой монтаж без инструментов - вставляется в готовое гнездо
• Работает в широком диапазоне температур, подходящем для большинства промышленных объектов в России
• Совместим с существующей серией AV POWER-1 - не требует замены основного оборудования

Ограничения применения

• Не применяется вне серии AV POWER-1 - несовместим с другими типами выключателей
• IP20 не допускает использование в условиях повышенной влажности, пыли, на улице или в технологических зонах с брызгами
• Номинальный ток 3 А - нельзя использовать для управления мощными нагрузками, только для сигнальных цепей (реле, индикаторы, входы PLC)
• Только левая сторона (TR слева): правосторонняя версия не доступна

Примеры использования

• На конвейере: при срабатывании автомата контакт замыкает цепь, включая красный индикатор “Авария” на пульте управления
• В щите питания: сигнал от контакта AL поступает в SCADA-систему для записи события и отправки оповещения оператору
• В системе резервирования: НО-контакт используется для активации резервного источника при отключении основного автомата

Практические советы

• Перед установкой убедитесь, что выключатель AV POWER-1 полностью отключен и обесточен
• Проверьте посадочное место - оно должно быть чистым, без деформаций; грязь или повреждения снижают надёжность контакта
• При использовании с PLC учтите, что ток 3 А - это предел для маломощных выходов; если нагрузка выше - используйте промежуточное реле
• Для долговечности подключайте провода с хорошим обжимом и избегайте перегибов - особенно в местах вывода через гнездо
• Аварийный контакт AL для TR слева AV POWER-1 EKF Averes - единственный вариант для этой модели, поэтому при замене выбирайте именно этот артикул mccb-1l-al-tr-av
