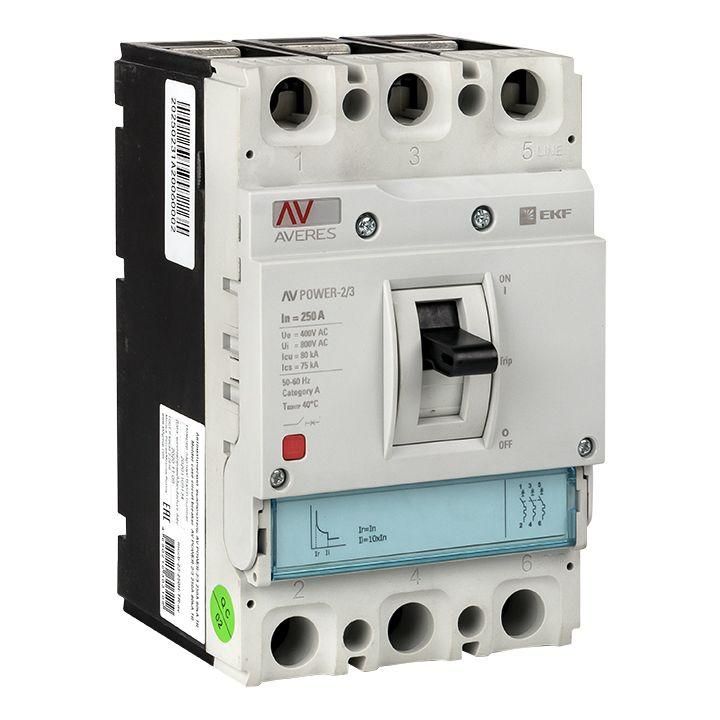

Автоматический выключатель AV POWER-2/3 250А 80kA TR AVERES | mccb-23-250H-TR-av EKF

Автоматический выключатель 250А 80кА TR AVERES EKF - это трёхполюсное коммутационное устройство с термомагнитным расцепителем, предназначенное для защиты мощных электрических цепей от перегрузок и коротких замыканий. Подходит для промышленного оборудования, распределительных щитов и систем с высокими токами КЗ. Артикул mccb-23-250h-tr-av относится к серии Averes от EKF.

Назначение и область применения

Автоматический выключатель 250А 80кА TR AVERES EKF используется для защиты электрических сетей переменного тока с напряжением до 690 В. Обеспечивает надёжную отсечку при перегрузках и аварийных токах короткого замыкания. Применяется в промышленных распределительных щитах, на входе в оборудование повышенной мощности - например, крупные насосы, компрессоры, конвейеры, системы вентиляции и станки с частотными преобразователями.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 80 кА - способен безопасно отключить цепь даже при максимальном токе короткого замыкания в промышленных условиях
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения, включая 400 В и 690 В
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную отсечку при КЗ
• Диапазон настройки защиты от перегрузки: 100–250 А - можно настроить чувствительность под нагрузку ниже номинала
• Диапазон срабатывания при КЗ: 500–3500 А - настраивается под тип нагрузки и длину кабеля
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не герметичен; требует установки внутри закрытого шкафа
• Моторный привод: да - возможность подключения внешнего привода для удалённого включения/выключения
• Способ монтажа: монтажная плата - фиксируется на DIN-рейке через специальный крепёж
• Подключение силовых проводов: болтовое - требуется затяжка гаечными ключами, рекомендован момент затяжки указан в документации
• Указатель расцепления: есть - наглядно показывает причину отключения (перегрузка или КЗ)
• Привод: ручной рычажковый - управление осуществляется вручную через рычаг

Совместимость и монтаж

Автоматический выключатель 250А 80кА TR AVERES EKF совместим с DIN-рейками стандарта EN 60715. Монтаж выполняется на монтажной плате, которая крепится к корпусу шкафа. Болтовые зажимы позволяют подключать медные жилы сечением до 95 мм2. Для работы с моторным приводом необходимо дополнительно установить соответствующий исполнительный механизм - он не входит в базовую комплектацию. Расцепители серии Averes унифицированы: если потребуется замена на электронный или дифференциальный вариант - достаточно просто снять старый и установить новый, сохранив основание.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. Высокая отключающая способность (80 кА) обеспечивает защиту сети даже при серьёзных авариях. Однако из-за степени защиты IP30 устройство нельзя использовать во влажных, запылённых или открытых помещениях без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность - 80 кА делает его подходящим для промышленных объектов с большими токами КЗ
• Настройка порогов защиты - позволяет адаптировать устройство под конкретную нагрузку, снижая риск ложных срабатываний
• Универсальная система расцепителей - легко заменить тип защиты без замены всего автомата
• Наличие моторного привода - удобно для автоматизации и дистанционного управления
• Чёткий визуальный индикатор состояния - исключает неопределённость при диагностике

Ограничения применения

• Не предназначено для использования вне закрытых электрошкафов - степень защиты IP30 не защищает от воды и пыли
• Не имеет вспомогательных контактов - невозможно подключить сигнализацию или блокировку без дополнительных модулей
• Требует точной затяжки болтов - недостаточное усилие вызывает перегрев, избыточное - повреждает контакт
• Не подходит для бытовых сетей 220 В - оптимизирован для 400–690 В, что делает его избыточным для маломощных задач

Примеры использования

• Защита главного ввода в промышленный цех с несколькими двигателями суммарной мощностью более 100 кВт
• Щит питания конвейерной линии с частотниками и тяжёлыми нагрузками
• Распределительный пункт на заводе с напряжением 690 В
• Система воздушного отопления с мощными вентиляторами и насосами

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - используйте динамометрический ключ
• Если нужна защита от утечек тока - выберите другой расцепитель серии Averes, совместимый с этим основанием
• Для автоматического управления подключайте моторный привод только после отключения питания и соблюдения правил ЛЭ
• Не устанавливайте рядом с источниками тепла - температурные колебания влияют на работу терморасцепителя
• Обязательно пометьте автомат на щите - особенно важно при наличии нескольких аналогичных устройств
