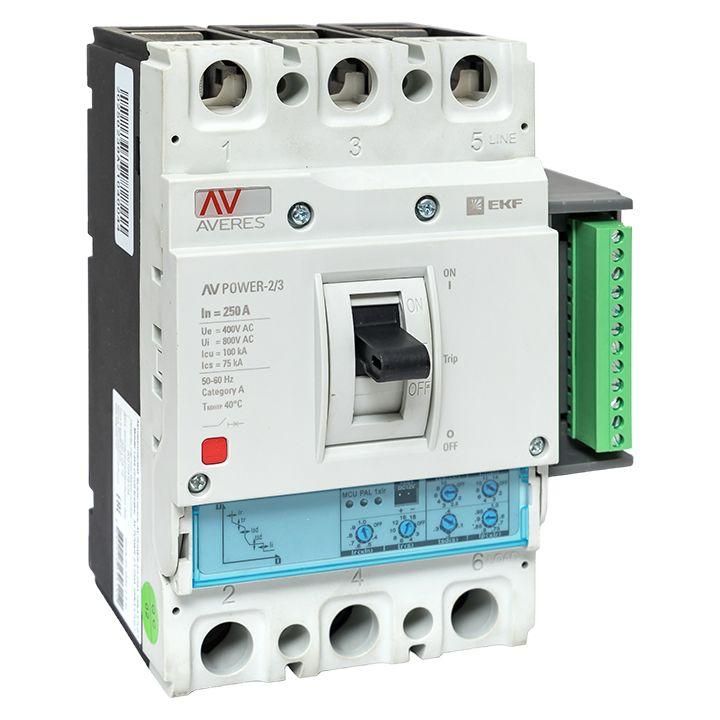

Автоматический выключатель AV POWER-2/3 250А 100kA ETU2.2 AVERES | mccb-23-250H-2.2-av EKF

Автоматический выключатель EKF AVERES с артикулом mccb-23-250h-2.2-av — это трёхполюсное коммутационное устройство на 250 А с отключающей способностью 100 кА, предназначенное для защиты мощных электрических цепей от перегрузок и коротких замыканий. Подходит для промышленного оборудования, распределительных щитов и систем с высокими токами КЗ.

Назначение и область применения

Автоматический выключатель EKF AVERES используется для защиты силовых цепей переменного тока в промышленных объектах. Обеспечивает надёжную работу в условиях частых пусков двигателей, больших токов короткого замыкания и длительных нагрузок. Применяется в щитах управления станков, конвейеров, насосных станций, компрессоров и других энергоёмких системах.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА — способен безопасно отключить цепь даже при максимальном токе КЗ в промышленных сетях
• Номинальное напряжение: 400–690 В — работает в трёхфазных сетях среднего и высокого класса напряжения
• Тип расцепителя: термомагнитный — сочетает тепловую защиту от перегрузки и магнитную от быстрого КЗ
• Диапазон настройки защиты от перегрузки: 100–250 А — можно точно подстроить порог срабатывания под реальную нагрузку
• Диапазон регулировки защиты от КЗ: 500–3500 А — гибкая настройка чувствительности к импульсным токам
• Степень защиты IP30 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытые шкафы
• Моторный привод: да — возможность подключения внешнего привода для дистанционного управления
• Способ монтажа: монтажная плата — фиксируется на DIN-рейке или специальной платформе внутри щита
• Подключение: болтовое — провода зажимаются винтами, обеспечивается прочное и долговечное соединение
• Индикация: указатель расцепления — наглядно показывает причину отключения (перегрузка или КЗ)
• Привод: ручной рычажковый — управление осуществляется вручную через рычаг, удобен для оператора

Совместимость и монтаж

Автоматический выключатель EKF AVERES имеет унифицированное основание, совместимое с другими расцепителями серии Averes — можно заменить термомагнитный расцепитель на электронный или с защитой от утечек без изменения корпуса. Монтаж выполняется на монтажную плиту или DIN-рейку. Для правильной установки важно соблюдать момент затяжки болтов (не более указанного в руководстве), чтобы избежать повреждения контактных поверхностей. Отсутствие вспомогательных контактов требует отдельного решения для сигнализации состояния — при необходимости используйте внешние реле.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC/EN 60947-2 для автоматических выключателей. Наличие указателя расцепления и жёсткий контроль параметров отключения обеспечивают предсказуемое поведение в аварийных ситуациях. IP30 не допускает использование вне закрытых электрошкафов — применение в сырых или запылённых помещениях без защиты недопустимо.

Преимущества

• Высокая отключающая способность (100 кА) — подходит для современных промышленных сетей с большими токами КЗ
• Гибкая настройка защит — можно адаптировать пороги перегрузки и КЗ под конкретную нагрузку
• Поддержка замены расцепителей — позволяет модернизировать защиту без замены всего аппарата
• Наличие моторного привода — готов к интеграции в системы автоматизации
• Чёткая индикация причины отключения — снижает время диагностики отказов

Ограничения применения

• Не предназначена для работы во влажной среде — IP30 не защищает от брызг и пыли, требуется герметичный шкаф
• Отсутствуют вспомогательные контакты — нельзя напрямую передать сигнал о состоянии в PLC без дополнительных компонентов
• Только болтовое подключение — не подходит для быстрого монтажа с клеммниками или штекерными системами
• Максимальный ток 250 А — не применяется в цепях выше этого значения

Примеры использования

• Защита главного входа в промышленный щит управления станком с асинхронным двигателем 110 кВт
• Коммутация и защита питаний конвейерной линии с несколькими двигателями
• Распределительный автомат в цехе с высокой плотностью оборудования и риском КЗ
• Цепь питания компрессора с частотным преобразователем — благодаря широкому диапазону настройки КЗ исключается ложное срабатывание при пуске

Практические советы

• Перед установкой проверьте соответствие номинала сети (400–690 В) и расчетного тока КЗ — если ожидаемый ток КЗ превышает 100 кА, выбирайте другое устройство
• При настройке защиты от перегрузки — задавайте значение чуть выше рабочего тока нагрузки, но не выше 250 А
• Для дистанционного управления подключите моторный привод к контроллеру — это позволит удалённо отключать аппарат при аварии
• Обязательно используйте защитный кожух или шкаф — IP30 не обеспечивает достаточную защиту в производственной среде
• При замене расцепителя — всегда отключайте питание и следуйте инструкции производителя по снятию и установке модулей
