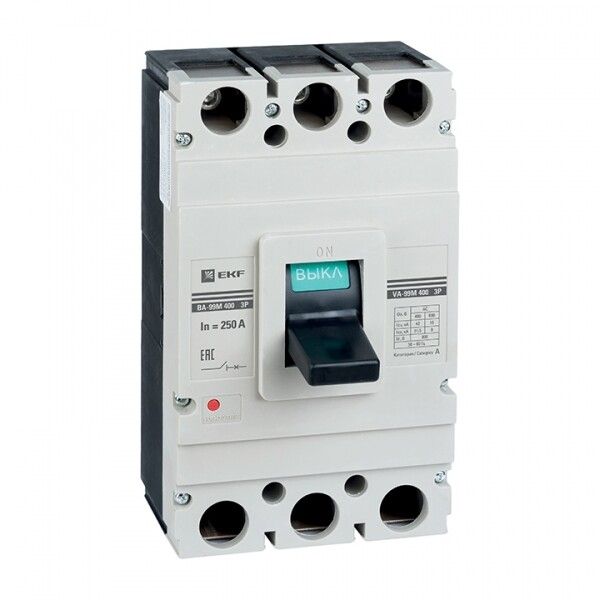

Автоматический выключатель ВА-99М 400/250А 3P 42кА EKF Basic | mccb99-400-250m

Автоматический выключатель трехполюсный 400/250А 42кА ВА-99М от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах с напряжением до 400 В. Модель ВА-99М сочетает надежную коммутацию, компактность и соответствие стандартам, что делает её удобным решением для монтажа на шины в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА-99М используется для защиты сетей переменного тока частотой 50 Гц с номинальным напряжением до 400 В. Применяется в промышленных объектах: на производственных линиях, в распределительных пунктах, щитовых помещениях, на электроподстанциях. Подходит для нечастых операций включения и отключения нагрузки. Защищает оборудование от повреждений при перегрузках и аварийных токах короткого замыкания.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 42 кА - способен безопасно отключить максимальный ток КЗ этого уровня
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Уставка срабатывания магнитного расцепителя: 2500 А - сработает при токе, превышающем номинал в 10 раз
• Частота: 50 Гц
• Степень защиты: IP30 - защищен от доступа пальцев и твердых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +55 C, подходит для неотапливаемых помещений
• Способ подключения: шинное - монтируется на DIN-рейку и подключается через сборные шины
• Тип подключения силовой цепи: болтовое - зажимы фиксируют провода с помощью винтов
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ)
• Конструкция: компактное литое устройство в одном корпусе
• Гарантийный срок: 84 месяца
• Соответствует стандарту: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99М рассчитан на монтаж на DIN-рейку шириной 35 мм. Подключение осуществляется исключительно через шинные системы - не допускается прямое подведение кабеля к контактам. Благодаря компактному корпусу легко размещается в плотных распределительных щитах. Для подключения используйте медные провода сечением, соответствующим номинальному току 250 А (обычно 70–95 мм2, зависит от материала изоляции и условий прокладки). Наличие болтовых зажимов требует регулярной проверки момента затяжки при обслуживании.

Безопасность и стандарты

Автоматический выключатель ВА-99М сертифицирован по ГОСТ Р 50030.2-2010, который полностью соответствует международному стандарту МЭК 60947-2. Это гарантирует точность срабатывания расцепителей, долговечность и безопасность при работе в условиях повышенных токов. Корпус изготовлен из термостойкой ABS-пластмассы, предотвращающей распространение горения. Указатель положения рычага позволяет отличить ручное отключение от аварийного расцепления, снижая риск ошибочных действий при восстановлении питания.

Преимущества

• Компактные габариты и сниженный вес по сравнению с базовой серией ВА-99 - экономят место в щите
• Надежная двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные КЗ
• Увеличенный диапазон рабочих температур (-40…+55 C) обеспечивает работу в суровых климатических условиях
• Встроенный указатель расцепления ускоряет диагностику отказов
• Поддержка шинного подключения - совместим с современными системами распределения энергии
• Длительная гарантия - 84 месяца, что свидетельствует о высокой надежности конструкции

Ограничения применения

• Не предназначен для частых операций включения/выключения - не является аппаратом управления, а лишь защитным
• Степень защиты IP30 - нельзя использовать во влажных средах, на улице или в местах с возможностью попадания брызг
• Отсутствуют вспомогательные контакты - невозможно подключить сигнализацию или удалённое управление без внешних модулей
• Не имеет встроенного моторного привода - для дистанционного управления требуется дополнительно устанавливать привод (опционально)
• Номинальный ток 250 А - не подходит для цепей выше этой величины; для больших нагрузок выбирайте другие модели серии (до 1600 А)

Примеры использования

• Защита главного входа на производственный участок с мощностью до 160 кВт
• Щитовая распределительной станции на заводе с трёхфазной нагрузкой
• Защита крупного насосного оборудования или компрессора в холодильном цехе
• Распределительный пункт на складском комплексе с постоянной нагрузкой

Практические советы

• При выборе автомата ВА-99М убедитесь, что расчетный ток КЗ в вашей сети не превышает 42 кА - иначе он не сможет безопасно отключить аварию
• Проверьте посадочные размеры перед монтажом: хотя стандарт DIN 35 мм соблюдён, уточните свободное пространство рядом с другими аппаратами
• При использовании в условиях низких температур (ниже -20 C) рекомендуется прогревать щит перед первым включением
• Обязательно используйте качественные шины и правильно затягивайте болты - плохой контакт вызывает нагрев и выход из строя
• Если нужна сигнализация отключения - установите внешний блок контактов, так как модель не имеет встроенных вспомогательных контактов
• Для дистанционного управления закажите опциональный моторный привод - он совместим с этим типом ВА-99М
