Контакт дополнительный AX справа AV POWER-2 AVERES EKF mccb-2R-AX-av

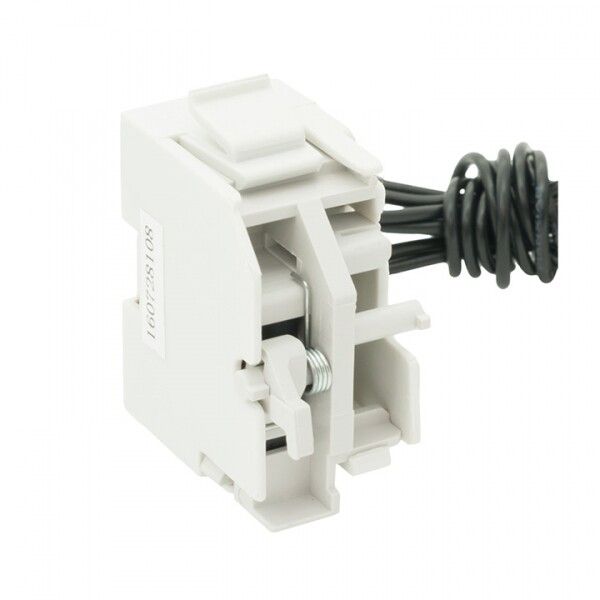

Контакт дополнительный AV POWER-2 AX справа - это встраиваемое устройство для расширения функционала автоматических выключателей серии Averes от EKF. Устанавливается сбоку на выключатель, обеспечивает передачу сигнала состояния цепи (замыкание/размыкание) в системы управления, контроля и автоматизации. Артикул mccb-2r-ax-av соответствует модели с одним нормально замкнутым и одним нормально разомкнутым контактом.

Назначение и область применения

Контакт дополнительный AV POWER-2 AX справа используется для передачи информации о положении главного контакта автоматического выключателя - включен/выключен. Применяется в системах автоматизации, где требуется сигнал о состоянии оборудования: управление светом, запуск/остановка двигателей, индикация отказа, интеграция в SCADA или PLC-системы. Подходит для установки на выключатели серии Averes от EKF в щитах управления промышленного и коммерческого назначения.

Технические характеристики

• Количество контактов: один нормально замкнутый (НЗ) и один нормально разомкнутый (НО)
• Номинальный ток: 3 А переменного тока (AC-15) - предназначено для слаботочных цепей управления, не для силовой нагрузки
• Способ монтажа: боковая установка, совместима только с выключателями Averes, имеющими соответствующие гнезда
• Тип подключения: круглые провода или медные полосы до 1,5 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Цвет: серый, совпадает с цветом корпуса выключателей Averes
• Исполнение: интегрированный - устанавливается внутрь корпуса выключателя, не требует внешнего крепления

Совместимость и монтаж

Контакт AV POWER-2 AX справа совместим исключительно с автоматическими выключателями серии Averes от EKF, оснащёнными боковым гнездом для дополнительных устройств. Монтируется путём вставки в предусмотренное место на правой стороне корпуса выключателя - фиксируется механически без инструментов. После установки провода подключаются к клеммам внутри гнезда: для НЗ и НО используются отдельные пары контактов. Не рекомендуется использовать с другими сериями выключателей - физическая и электрическая совместимость не гарантируется.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для слаботочных цепей. Степень защиты IP20 ограничивает использование в помещениях с контролируемой средой - не предназначен для улицы, сырых помещений или мест с высокой запылённостью. Климатическое исполнение УХЛ3 позволяет применять его в неотапливаемых помещениях с сезонными перепадами температуры, но не в условиях постоянной конденсации влаги.

Преимущества

• Минимальная глубина установки - не увеличивает габариты щита
• Автоматическая фиксация при вставке - не требует болтов или зажимов
• Чёткое разделение контактов НЗ и НО - удобно для схем с двойной индикацией
• Совместимость с электронными расцепителями ETU2.2 и ETU6.2 - позволяет формировать комплексные системы управления
• Цветовое соответствие корпусу выключателя - эстетичная интеграция в щит

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 3 А, только для сигналов
• Не работает с выключателями других брендов - только с Averes от EKF
• IP20 не обеспечивает защиту от воды, пыли и агрессивных сред - нельзя использовать вне закрытых щитов
• Подключение только круглого провода или медной полосы - несовместим с кабельными наконечниками типа “быстроразъём”
• Работает только при установленном основном выключателе - не является самостоятельным устройством

Примеры использования

• Сигнал «выключатель включён» для индикации на пульте управления станком
• Передача состояния в PLC для автоматической блокировки другого оборудования при отключении питания
• Аварийная сигнализация при срабатывании теплового расцепителя
• Интеграция в систему учёта энергопотребления - определение времени работы оборудования
• Связь с удалённой панелью индикации через коммуникационный модуль ETU

Практические советы

• Проверьте наличие свободного бокового гнезда на вашем выключателе Averes - контакт AV POWER-2 AX справа не устанавливается на все модели
• При подключении используйте провода сечением 0,5–1,5 мм2 - большие сечения не войдут в клеммы
• Не затягивайте клеммы слишком сильно - риск повреждения пластиковых контактов
• Если нужен сигнал «выключатель выключен», используйте НЗ контакт; если «включён» - НО контакт
• Для долговременной надёжности избегайте установки рядом с источниками нагрева или вибраций
• При сборке щита учитывайте посадочную ширину - контакт занимает ~8 мм по боковой поверхности
