Независимый расцепитель DC220V слева | mccb-2L-SHT-dc220-av EKF AV POWER-2

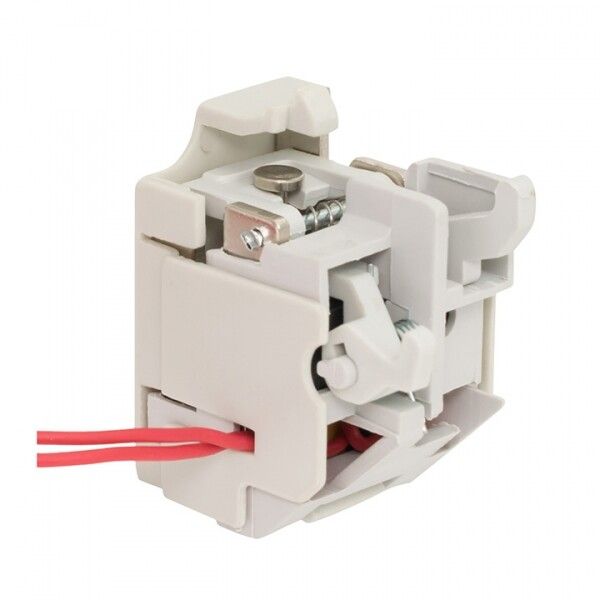

Независимый расцепитель DC220V слева AV POWER-2 - устройство для удалённого отключения автоматического выключателя при подаче управляющего напряжения 220 В постоянного тока. Применяется в системах автоматизации и безопасности, совместим с выключателями серии Averes от EKF, артикул mccb-2l-sht-dc220-av.

Назначение и область применения

Независимый расцепитель DC220V слева AV POWER-2 предназначен для дистанционного отключения автомата при подаче сигнала на катушку. Он не реагирует на ток нагрузки - работает исключительно по команде внешнего устройства. Подходит для интеграции в системы автоматики: пожарную безопасность, аварийное отключение, централизованное управление электрооборудованием. Устанавливается на выключатели серии Averes от EKF, где доступно боковое подключение.

Технические характеристики

• Тип тока: постоянный (DC)
• Номинальное напряжение управления: 220 В
• Тип расцепителя: независимый - активируется только внешним сигналом
• Подключение: круглые проводники или медная полоса
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, температурой от −40 C до +55 C
• Количество контактов: нет встроенных НЗ или переключающих контактов - только исполнительный механизм
• Цвет: серый

Совместимость и монтаж

Независимый расцепитель DC220V слева AV POWER-2 совместим только с автоматическими выключателями серии Averes от EKF, у которых есть боковое гнездо для установки дополнительных устройств. Монтируется на левой стороне корпуса выключателя. Для подключения используются провода сечением, соответствующим требованиям выключателя - обычно 0,5–2,5 мм2. Кабель заводится через специальное отверстие на боковой стенке, фиксируется зажимом внутри. После установки проверьте надёжность механического соединения - расцепитель должен свободно перемещать рычаг отключения без заклинивания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для работы в промышленных условиях. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не защищает от попадания пыли или влаги - не применяйте во влажных, запылённых или наружных установках. Климатическое исполнение УХЛ3 допускает эксплуатацию в неотапливаемых помещениях при соблюдении температурного режима.

Преимущества

• Простая и надёжная механическая конструкция - минимум отказов
• Чёткий и быстрый отрыв контактов при подаче 220 В DC
• Не требует внешнего питания для состояния покоя - энергия расходуется только при срабатывании
• Совместим с существующей линейкой выключателей Averes - замена без доработки щита

Ограничения применения

• Не работает с переменным током - только 220 В постоянного тока
• Не имеет вспомогательных контактов - нельзя использовать для контроля положения или обратной связи
• IP20 - недопустимо использование в сырых, пыльных или открытых местах
• Только левая сторона установки - правосторонние модели не поддерживаются
• Требует наличия подходящего выключателя Averes - несовместим с другими брендами

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Центральный сброс всех цепей в случае аварии на участке производства
• Управление питанием станков из пульта дистанционного управления
• Интеграция в систему SCADA с использованием PLC и реле управления

Практические советы

• Перед монтажом убедитесь, что выключатель Averes имеет свободное боковое гнездо - не все модели поддерживают дополнительные устройства
• Проверьте полярность при подключении 220 В DC - неверная полярность не повредит устройство, но может не вызвать срабатывания
• Избегайте длинных и тонких проводов между источником управления и расцепителем - потеря напряжения может помешать срабатыванию
• При групповом управлении несколькими расцепителями используйте источник питания с достаточным запасом мощности - суммарный ток потребления может достигать нескольких ампер
• Не используйте этот расцепитель как основное средство защиты - он лишь выполняет команду, не анализируя ток или время
