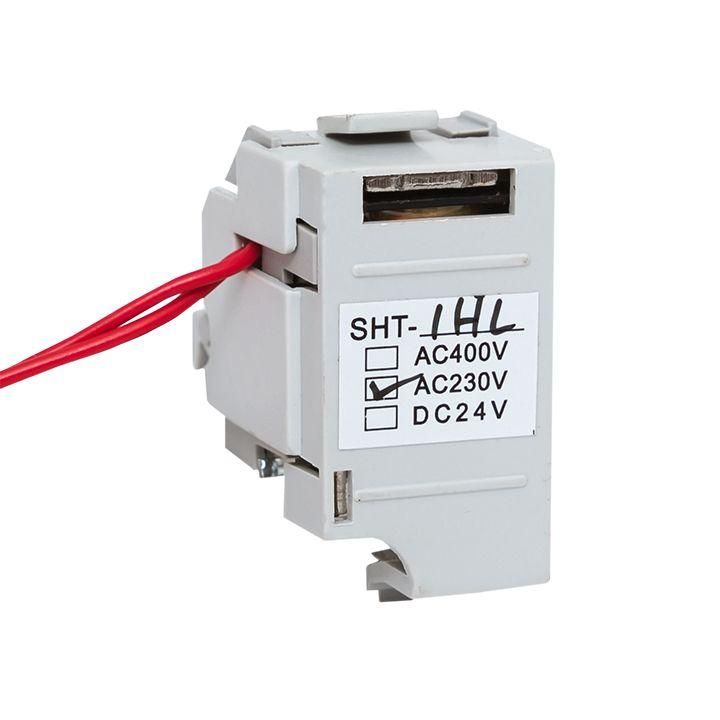

Независимый расцепитель SHT для ETU DC220V слева | mccb-1L-SHT-ETU-dc220-av EKF AV POWER-1

Независимый расцепитель SHT для ETU DC220V слева от EKF - устройство для удалённого отключения автоматического выключателя при подаче управляющего напряжения. Применяется в системах автоматизации и безопасности, где требуется внешнее управление отключением цепи. Артикул mccb-1l-sht-etu-dc220-av соответствует серии Averes.

Назначение и область применения

Независимый расцепитель SHT для ETU DC220V слева используется для дистанционного отключения автоматического выключателя при подаче постоянного напряжения 220 В на его катушку. Он не реагирует на ток нагрузки - работает исключительно по команде извне. Подходит для интеграции в системы автоматики: пожарную сигнализацию, системы управления зданием, аварийное отключение оборудования. Устанавливается на выключатели серии Averes с электронными расцепителями ETU2.2 и ETU6.2.

Технические характеристики

• Тип тока: постоянный (DC)
• Номинальное напряжение управления: 220 В
• Тип устройства: независимый расцепитель
• Подключение: круглые медные проводники или медная полоса
• Количество контактов: нет ни нормально замкнутых, ни переключающих - только управляющий вход
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +55 C, в условиях повышенной влажности и запылённости
• Цвет: серый

Совместимость и монтаж

Независимый расцепитель SHT для ETU DC220V слева совместим только с выключателями серии Averes, оснащёнными электронными расцепителями ETU2.2 или ETU6.2. Монтируется на левой стороне корпуса выключателя - указано в названии. Для подключения используются два провода: фаза и ноль от источника 220 В DC. Проводники заводятся через боковое гнездо на корпусе выключателя. Не требует дополнительных креплений - фиксируется механически при установке на направляющие.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов для аппаратов низкого напряжения. Климатическое исполнение УХЛ3 позволяет использовать его в помещениях с невзрывоопасной средой, в том числе на объектах промышленности и энергетики. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не предназначено для работы во влажных или пыльных местах вне корпуса выключателя.

Преимущества

• Не влияет на токовые характеристики выключателя - работает только как управляющее устройство
• Может использоваться в составе комплексных систем автоматики благодаря точному и быстрому срабатыванию
• Интегрируется с существующими решениями EKF: ETU, коммуникационными модулями и выносными панелями
• Серый цвет и унифицированный форм-фактор обеспечивают эстетичную интеграцию в сборочные щиты

Ограничения применения

• Не работает с переменным током - допускается только постоянное напряжение 220 В DC
• Не имеет собственных контактов для сигнализации - нельзя использовать как датчик состояния
• Не предназначен для установки вне корпуса выключателя - IP20 не защищает от внешней среды
• Требует наличия именно левого крепления на выключателе - правосторонние модели не подходят
• Несовместим с другими сериями выключателей - даже аналогичными от других брендов

Примеры использования

• Автоматическое отключение питания станка при срабатывании системы пожарной сигнализации
• Удалённое отключение группы потребителей при аварии в сети через ЦУЭ
• Интеграция в систему управления производственной линией с помощью PLC и интерфейса Modbus
• Обеспечение безопасного отключения электрооборудования при обслуживании по принципу “блокировка - пломба”

Практические советы

• Перед монтажом проверьте наличие места на левой стороне корпуса выключателя - расцепитель занимает определённую зону
• Используйте провода сечением не менее 1,5 мм2 для надёжного соединения с катушкой
• Не подключайте источник переменного тока - это вызовет отказ или выход из строя
• При проектировании учтите, что расцепитель не даёт обратной информации - нужен отдельный контактный сигнал для контроля положения
• Артикул mccb-1l-sht-etu-dc220-av всегда указывает на левую сторону и DC 220 В - другие варианты имеют другой артикул
