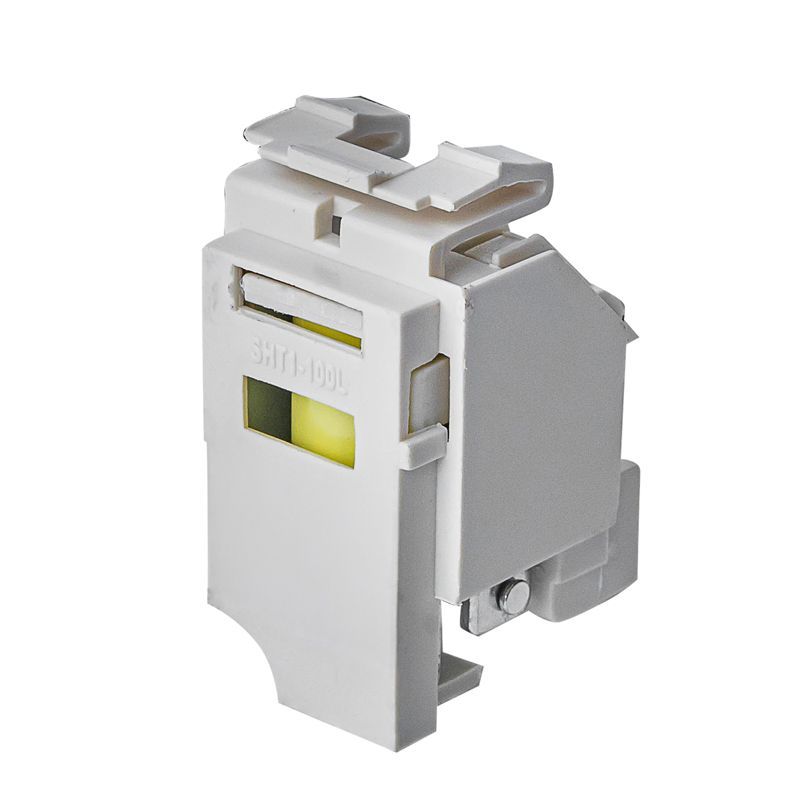

Независимый расцепитель 100-160 DC220 В (левый) PRO.KVANT | KVA000077 Контактор (Legrand)

Расцепитель независимый 100-160 DC220 В (левый) от бренда Контактор Ульяновск - устройство для дистанционного отключения автоматических выключателей при подаче управляющего сигнала. Артикул kva000077 предназначен для систем управления, где требуется быстрое и надёжное отключение нагрузки вне зависимости от положения рукоятки автомата.

Назначение и область применения

Расцепитель независимый 100-160 DC220 В (левый) используется для удалённого отключения автоматического выключателя через электромагнитную катушку. Он не зависит от механического состояния выключателя - срабатывает при подаче напряжения на катушку, даже если рукоятка находится в положении «вкл». Применяется в системах автоматизации, противопожарной защиты, аварийного отключения, на промышленном оборудовании, где важно обеспечить немедленный разрыв цепи по сигналу от внешнего контроллера.

Технические характеристики

• Тип: независимый расцепитель
• Напряжение срабатывания: постоянный ток 220 В (DC220 В)
• Серия: PRO.KV ACC
• Монтажная совместимость: автоматические выключатели серии 100–160 А
• Положение установки: левосторонний (при взгляде на лицевую сторону выключателя)
• Подключение: клеммный зажим для провода до 2,5 мм2
• Интегрированные контакты: да, вспомогательные контакты последовательно связаны с катушкой - при срабатывании питание расцепителя автоматически отключается

Совместимость и монтаж

Расцепитель независимый 100-160 DC220 В (левый) устанавливается на автоматические выключатели серии 100–160 А, соответствующие габаритным размерам PRO.KV ACC. Монтаж выполняется путём защёлкивания на направляющие шины выключателя. Левостороннее исполнение означает, что расцепитель располагается слева от основного механизма - перед установкой проверьте расположение аналогичных устройств на вашем выключателе. Подключение управляющих проводов - к верхним клеммам расцепителя. Не допускается перепутать полярность при подключении постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает безопасное отключение при возникновении аварийных ситуаций. Отключение катушки после срабатывания исключает её перегрев и продлевает срок службы. Не предназначено для частых циклов включения/выключения - рекомендовано использовать в однократных или редких операциях отключения.

Преимущества

• Гарантированное отключение при любом положении рукоятки автомата
• Автоматическое отключение питания катушки после срабатывания - снижает энергопотребление и риск перегрева
• Стандартная совместимость с популярными сериями автоматов 100–160 А
• Левосторонняя компоновка позволяет оптимально размещать несколько расцепителей на одном щите

Ограничения применения

• Не работает при отсутствии напряжения - требует стабильного источника DC220 В
• Не подходит для частого срабатывания (более 1–2 раз в час) - возможен износ катушки
• Не применяется в сетях переменного тока - только для постоянного тока 220 В
• Только для автоматов серии 100–160 А; несовместим с моделями меньшего или большего номинала

Примеры использования

• Аварийное отключение оборудования при сработавшей пожарной сигнализации
• Дистанционное отключение станка по команде PLC в рамках системы безопасности
• Отключение цепи зарядки аккумуляторов при достижении порогового уровня
• Выключение группы освещения в помещении по сигналу с пульта управления

Практические советы

• Перед установкой убедитесь, что ваш автоматический выключатель имеет физическую возможность монтажа расцепителя - некоторые модели имеют уже установленные устройства справа
• Проверьте полярность при подключении DC220 В - неверное подключение не вызовет срабатывания
• Используйте экранированные провода для управляющей цепи, особенно при длинных трассах - это предотвращает ложные срабатывания от помех
• При использовании нескольких расцепителей на одном щите соблюдайте порядок: левые - для первых автоматов, правые - для вторых, чтобы избежать перепутывания
• Расцепитель независимый 100-160 DC220 В (левый) kva000077 не требует обслуживания, но периодически проверяйте надёжность крепления и состояние контактных групп
