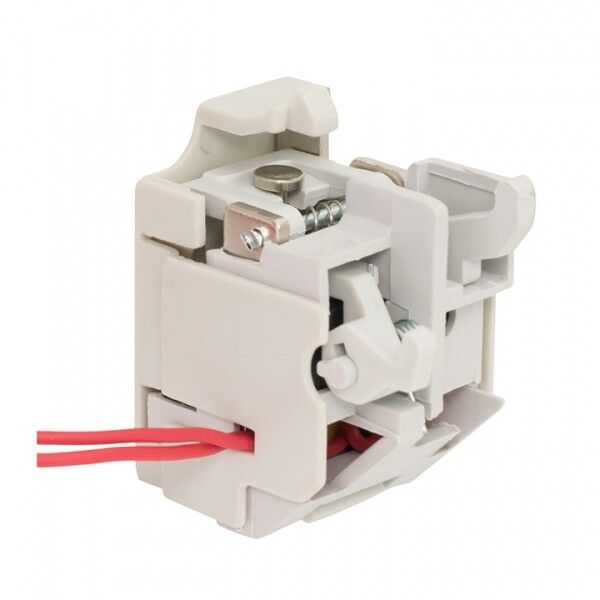

Независимый расцепитель SHT для TR DC220V слева от EKF серии Averes - устройство для удалённого отключения автоматического выключателя при подаче управляющего напряжения. Применяется в системах автоматизации, где требуется дистанционное управление питанием без механического воздействия.

Назначение и область применения

Независимый расцепитель SHT для TR DC220V слева предназначен для дистанционного отключения автоматических выключателей серии TR при подаче постоянного напряжения 220 В на его катушку. Устройство не влияет на работу основного автомата - оно лишь активирует механизм отключения при получении сигнала. Подходит для установки в щитовые системы, где важно обеспечить безопасное отключение нагрузки из удалённого пункта управления - например, при аварии, пожаре или по команде от PLC.

Технические характеристики

• Род тока: постоянный (DC)
• Номинальное напряжение питания: 220 В
• Тип расцепителя: электронный - работает за счёт электромагнитного импульса
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначено для работы во влажной среде
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −40 C до +40 C
• Тип подключения: круглый проводник или медная полоса - для подвода управляющего напряжения
• Способ монтажа: на монтажную плату - устанавливается внутренне, на плату выключателя, не требует внешнего крепления
• Количество контактов: 0 НЗ и 0 переключающих - не имеет встроенных сигналов состояния, только функция отключения
• Цвет: серый - соответствует цветовой гамме выключателей серии Averes

Совместимость и монтаж

Независимый расцепитель SHT для TR DC220V слева совместим исключительно с автоматическими выключателями серии TR от EKF. Монтируется внутри корпуса выключателя на специально предусмотренную монтажную плату. Подключение управляющей цепи осуществляется через боковое гнездо на корпусе выключателя - провода выводятся наружу для подключения к источнику управления. Установка возможна только при сборке или замене выключателя - после монтажа устройства доступ к нему закрыт. Не подлежит самостоятельному демонтажу без вскрытия корпуса выключателя.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2-2010 - требованиям к аппаратам низковольтного распределения. Соответствие гарантирует надёжность срабатывания, термическую стабильность и соответствие нормам безопасности при использовании в промышленных сетях. Климатическое исполнение УХЛ3 позволяет использовать устройство в условиях повышенной влажности и колебаний температуры, характерных для производственных помещений в России и странах СНГ.

Преимущества

• Электронный тип расцепителя обеспечивает быстрое и точное срабатывание без задержек
• Поддержка постоянного тока 220 В - совместим с большинством промышленных систем управления
• Интеграция в существующую конструкцию выключателя TR - не требует доработки шкафа или изменения схемы
• Серый цвет и единый дизайн с другими элементами серии Averes - обеспечивают эстетичность и унифицированность сборки

Ограничения применения

• Не применяется с выключателями других серий - только с TR от EKF
• IP20 не обеспечивает защиту от воды, пыли и агрессивных сред - запрещена установка вне герметичных шкафов
• Отсутствие вспомогательных контактов - нельзя получить сигнал о состоянии отключения, необходимо использовать внешние реле или интерфейсы
• Требуется наличие источника постоянного тока 220 В - несовместим с переменным током
• Монтаж возможен только на этапе сборки выключателя - невозможно установить после монтажа в шкаф

Примеры использования

• Автоматизация производства: отключение конвейера по сигналу от системы безопасности
• Аварийное отключение: срабатывание при сработавшей пожарной сигнализации
• Центральное управление: дистанционное отключение группы оборудования из операторской
• Системы энергоэффективности: отключение неиспользуемых участков сети по расписанию

Практические советы

• Перед заказом проверьте модель выключателя - расцепитель SHT для TR DC220V слева подходит только к выключателям TR, а не к другим сериям EKF
• Учитывайте расположение: “слева” указывает на сторону выхода проводов - выбирайте правильную версию при установке в двусторонних шкафах
• Для контроля состояния отключения используйте внешний реле или модуль связи ETU2.2/ETU6.2, если система требует обратной связи
• При подключении убедитесь, что источник 220 В DC стабилен - скачки напряжения могут вызвать ложное срабатывание или отказ
• Не пытайтесь подключать устройство к переменному току - это приведёт к выходу из строя катушки
