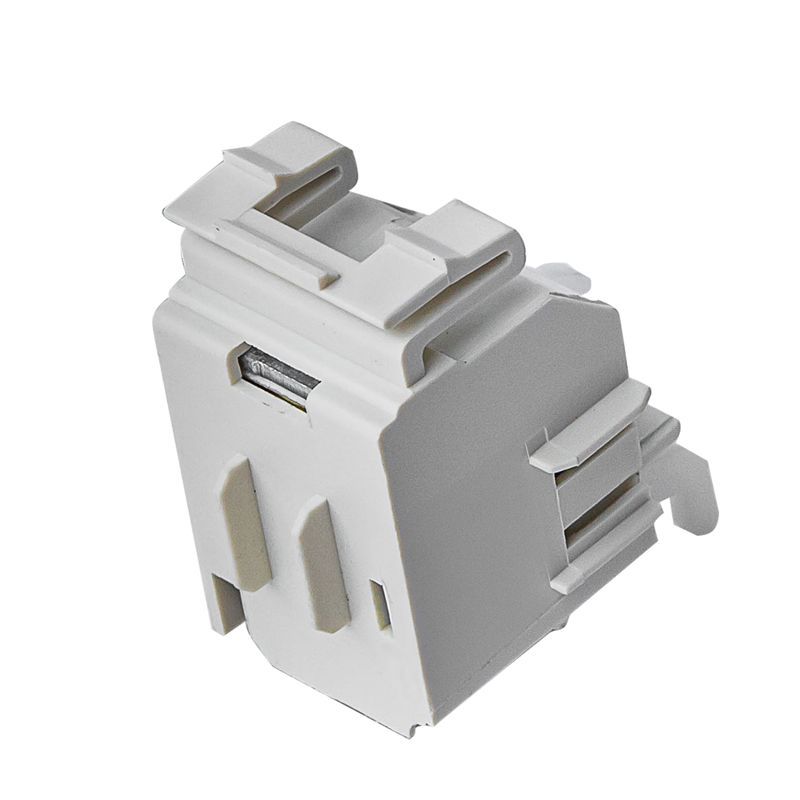

Независимый расцепитель 250 DC220 В (правый) PRO.KVANT | KVA000088 Контактор (Legrand)

Расцепитель независимый 250 DC220 В (правый) от бренда Контактор Ульяновск - устройство для дистанционного отключения автоматического выключателя при подаче напряжения на катушку. Применяется в системах управления и защиты электрооборудования, особенно там, где требуется быстрое отключение цепи из удалённой точки. Артикул kva000088 входит в серию PRO.KV ACC.

Назначение и область применения

Расцепитель независимый 250 DC220 В (правый) предназначен для механического отключения автомата при подаче управляющего напряжения на его катушку. Он не защищает от перегрузок или коротких замыканий - это задача самого автоматического выключателя. Расцепитель работает как исполнительный элемент системы автоматизации: получив сигнал, он толкает механизм отключения, разрывая цепь.

Подходит для установки в щитах управления промышленным оборудованием: станки, конвейеры, насосные станции, системы вентиляции. Часто используется в системах безопасности, когда необходимо отключить питание по тревожному сигналу, аварийной кнопке или внешнему контроллеру.

Технические характеристики

• Напряжение срабатывания: постоянный ток 220 В (DC220 В)
• Тип расцепителя: независимый - работает вне зависимости от состояния автомата
• Место установки: правостороннее - монтируется справа от корпуса автоматического выключателя
• Номинальная мощность катушки: рассчитана на работу с автоматами серии PRO.KV ACC
• Не требует внешнего питания для удержания - срабатывает импульсом

Совместимость и монтаж

Расцепитель независимый 250 DC220 В (правый) совместим только с автоматическими выключателями серии PRO.KV ACC, имеющими соответствующую посадочную площадку справа. Установка возможна только на устройства с подходящим креплением - не подойдёт к другим моделям или брендам.

При монтаже важно:

• Убедиться, что автомат установлен в положении “OFF” перед подключением
• Закрепить расцепитель до подачи напряжения на катушку
• Проверить направление кабельного вывода - провода должны выходить в сторону, удобную для подключения к управляемому контуру
• Избегать перекручивания проводов - они не предназначены для частых перемещений

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной надёжности для промышленного оборудования. Серия PRO.KV ACC прошла проверку на соответствие ГОСТ Р 50030.2 и IEC 60947-2. Напряжение 220 В DC обеспечивает безопасную работу в условиях повышенной влажности и температурных колебаний, характерных для производственных помещений.

Преимущества

• Высокая надёжность срабатывания даже при длительном использовании
• Стандартная посадка - легко заменяется при необходимости
• Правосторонняя компоновка позволяет оптимально использовать место в шкафу
• Не требует обслуживания - полностью герметичная конструкция

Ограничения применения

• Не работает при отсутствии напряжения - не имеет собственного источника питания
• Не подходит для переменного тока - только DC220 В
• Не применяется в качестве основного средства защиты - только как исполнительный орган
• Не допускается использование с автоматами других серий или брендов
• Не рекомендован для частого включения/выключения более 10 раз в минуту - риск перегрева катушки

Примеры использования

• Автоматическое отключение станка при сработке датчика давления
• Экстренное отключение конвейера по команде с пульта безопасности
• Отключение группы освещения при пожарной сигнализации
• Удалённое отключение силового щита через PLC-контроллер

Практические советы

• Перед покупкой сверьте модель автоматического выключателя - расцепитель должен точно соответствовать типу и расположению крепления
• При подключении используйте кабели сечением не менее 1,5 мм2 - недостаточное сечение вызовет нагрев и отказ
• Если система управления использует слаботочные сигналы (например, 24 В), потребуется реле-преобразователь для повышения напряжения до 220 В DC
• При хранении избегайте попадания воды и пыли - хотя IP-класс не указан, внутренние контакты чувствительны к загрязнениям
• При замене старого расцепителя - отключите все источники питания, включая резервные
