Контакт дополнительный AX для TR справа AV POWER-1 AVERES EKF mccb-1R-AX-TR-av

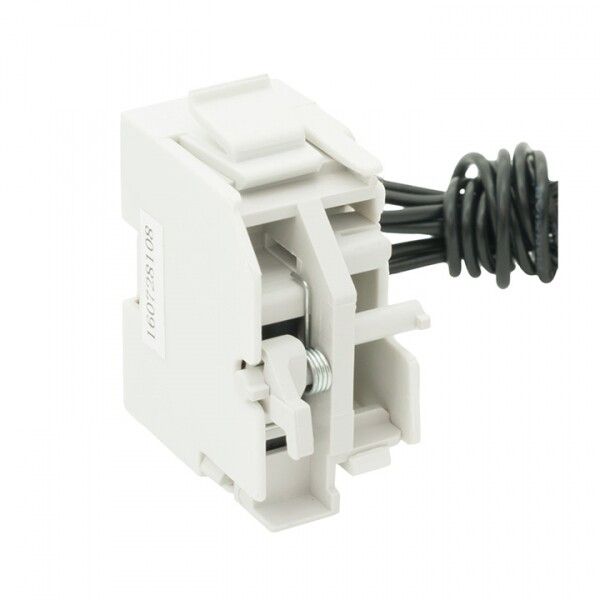

Контакт дополнительный AX для TR справа AV POWER-1 от EKF - это вспомогательный элемент для автоматических выключателей серии Averes, предназначенный для передачи сигнала о состоянии аппарата (включен/выключен) в цепи управления. Артикул mccb-1r-ax-tr-av обеспечивает надёжное подключение к боковым гнездам выключателя, не требует замены основного устройства.

Назначение и область применения

Контакт дополнительный AX для TR справа AV POWER-1 используется для передачи информации о положении главных контактов выключателя - включено или отключено. Применяется в системах автоматизации, сигнализации и управления, где требуется контроль состояния оборудования без вмешательства в силовые цепи. Подходит для установки в щитах управления, на станках, конвейерах, насосных станциях и других объектах с использованием выключателей серии Averes.

Технические характеристики

• Тип изделия: контакт дополнительный
• Номинальный рабочий ток: 3 А - подходит для слаботочных цепей управления, реле, индикаторов
• Количество контактов: 2 - один нормально открытый, один нормально закрытый (переключающий)
• Тип подключения: круглый проводник или медная полоса - совместим с проводами до 1,5 мм2
• Способ монтажа: монтаж сбоку - устанавливается в специальное гнездо на корпусе выключателя AV POWER
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, не предназначен для работы во влажной среде
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, но без конденсации
• Цвет: серый - соответствует цветовой гамме выключателей Averes
• Нормативный документ: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Контакт AX для TR справа AV POWER-1 совместим только с выключателями серии Averes, имеющими боковое гнездо для дополнительных устройств. Монтируется путём вставки в правую сторону корпуса выключателя (TR = right side). Для подключения используйте провода сечением до 1,5 мм2 - плотно зажимаются в клеммах без необходимости пайки. После установки проверьте фиксацию: контакт должен щёлкнуть на месте и не двигаться при легком усилии. Не применяйте силу - это может повредить внутренние механизмы выключателя.

Безопасность и стандарты

Контакт дополнительный AX для TR справа AV POWER-1 соответствует требованиям ГОСТ Р 50030.2-99 (эквивалент МЭК 60947-2). Обеспечивает изоляцию между силовыми и управляющими цепями, предотвращает случайное замыкание. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Не предназначен для работы в взрывоопасных зонах.

Преимущества

• Простой и надёжный механический принцип действия - нет электроники, которая может выйти из строя
• Совместим со всеми выключателями Averes с боковым креплением - не требует доработки системы
• Не влияет на характеристики основного автомата - не снижает ток отключения и время срабатывания
• Запатентованная система фиксации - исключает самопроизвольное выпадение при вибрации

Ограничения применения

• Не использовать вне помещений - степень защиты IP20 не защищает от воды и пыли
• Не подключать к нагрузкам выше 3 А - риск оплавления контактов и выхода из строя
• Не устанавливать на модели выключателей, не имеющие бокового гнезда - физически невозможно
• Не применять в условиях постоянной влажности, конденсации или агрессивных паров - возможна коррозия контактов

Примеры использования

• Подключение к световому индикатору «Работает» на пульте управления
• Передача сигнала в PLC для логического управления технологическим процессом
• Связь с реле времени для автоматического включения резервного питания после восстановления энергии
• Формирование сигнала тревоги при отключении автомата в цепях освещения или вентиляции

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и обесточен - даже при малом токе есть риск поражения
• Проверьте направление монтажа: «TR справа» означает, что контакт устанавливается только на правой стороне корпуса
• При подключении проводов не затягивайте клеммы слишком сильно - это может деформировать пластиковую часть
• Для многократного тестирования используйте мультиметр в режиме прозвонки - так проще определить, какой контакт замыкается при включении
• Артикул mccb-1r-ax-tr-av можно заказывать в запас - он часто используется в проектах с автоматизацией, и наличие на складе экономит время при ремонтах
