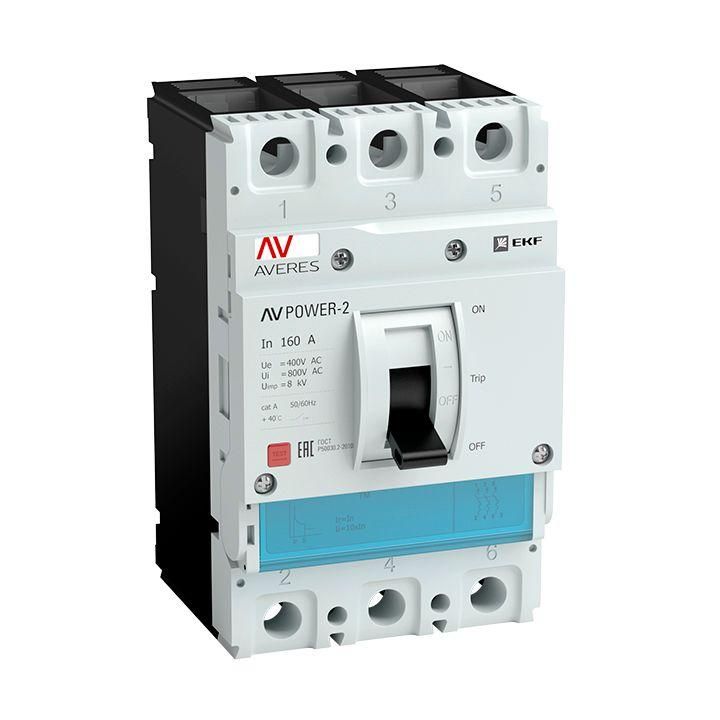

Автоматический выключатель AV POWER-2/3 100А 80kA TR AVERES | mccb-23-100H-TR-av EKF

Автоматический выключатель AV POWER-2/3 TR AVERES EKF - это трёхполюсное коммутационное устройство на 100 А с отключающей способностью 80 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для промышленного оборудования, распределительных щитов и систем с высокими токами КЗ. Модель совмещает надёжную механическую конструкцию с возможностью замены расцепителей, что делает её гибким решением для различных задач.

Назначение и область применения

AV POWER-2/3 TR AVERES EKF используется для защиты силовых цепей переменного тока в промышленных объектах. Обеспечивает отключение при перегрузках и коротких замыканиях, предотвращая повреждение кабелей, двигателей и другого оборудования. Применяется в щитах управления станков, конвейеров, насосных станций, систем вентиляции и других нагрузках с токами до 100 А. Особенно эффективен там, где требуется высокая отключающая способность - до 80 кА.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 3 - защищает все три фазы трёхфазной сети.
• Номинальное напряжение: 400–690 В - работает в сетях среднего напряжения, включая промышленные 400 В и 690 В.
• Номинальная отключающая способность: 80 кА - способен безопасно отключить цепь даже при самых серьёзных коротких замыканиях.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных КЗ.
• Диапазон регулировки срабатывания при КЗ: 200–1400 А - можно настроить чувствительность к короткому замыканию под конкретную нагрузку.
• Диапазон настройки защиты от перегрузки: 100 А - фиксированная настройка; не регулируется, рассчитана именно на номинальный ток.
• Степень защиты IP30: защита от доступа пальцев и твёрдых предметов размером более 2,5 мм, но не от воды - требует установки внутри закрытого шкафа.
• Моторный привод: есть - возможность подключения внешнего привода для дистанционного включения/выключения.
• Способ монтажа: на монтажную плату - крепится к жёсткой поверхности через отверстия, не является DIN-рейкой.
• Подключение: болтовое - провода зажимаются винтами, требует точного момента затяжки.
• Индикация: указатель расцепления - видна визуальная отметка, когда выключатель сработал.
• Привод: ручной рычажковый - управление осуществляется вручную через рычаг.

Совместимость и монтаж

AV POWER-2/3 TR AVERES EKF имеет унифицированное основание, совместимое с другими расцепителями серии Averes - можно заменить термомагнитный расцепитель на электронный или с защитой от утечек, сохранив корпус и крепление. Для монтажа требуется прочная металлическая или композитная плита с отверстиями под крепёж. Болтовые зажимы требуют соблюдения усилия затяжки - избыток может повредить контакт, недостаток - вызвать нагрев. Установка допускается только в сухих помещениях, защищённых от попадания пыли и влаги. Открытая установка невозможна из-за IP30.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей. Наличие указателя расцепления обеспечивает быстрое определение причины отключения. Конструкция исключает случайное включение при обслуживании - рычаг остаётся в положении “выкл” после срабатывания. Однако отсутствие вспомогательных контактов ограничивает возможности сигнализации и удалённого контроля состояния.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для мощных промышленных систем.
• Возможность замены расцепителя - позволяет адаптировать защиту без замены всего аппарата.
• Фиксированный номинал 100 А - снижает риск некорректной настройки.
• Наличие моторного привода - даёт возможность автоматизации операций включения/отключения.
• Ярко выраженный индикатор расцепления - ускоряет диагностику аварийных ситуаций.

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - степень защиты IP30 не защищает от влаги и пыли.
• Отсутствуют вспомогательные контакты - нельзя подключить сигналы в систему автоматизации (SCADA, PLC).
• Настройка защиты от перегрузки фиксирована - нельзя изменить порог срабатывания ниже 100 А.
• Требуется монтаж на плиту - не подходит для стандартных DIN-реек, что усложняет замену в существующих щитах.
• Не рекомендовано применение в условиях частых включений/отключений - механический ресурс ограничен.

Примеры использования

• Защита главного входа в промышленный станок с асинхронным двигателем 75 кВт.
• Распределительный щит на заводе с трёхфазными конвейерами и насосами.
• Щит питания системы вентиляции с мощными вентиляторами и частотниками.
• Цепь питания сварочного аппарата с импульсными нагрузками.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с габаритами AV POWER-2/3 TR AVERES EKF.
• При болтовом подключении используйте динамометрический ключ - момент затяжки указан в документации производителя.
• Если нужна защита от утечек - замените расцепитель на подходящий модельный ряд Averes, сохраняя базовый корпус.
• Для дистанционного управления подключите моторный привод к контроллеру - это удобно в крупных распределительных пунктах.
• Не применяйте в местах с повышенной вибрацией - возможно ослабление контактов.
• Проверяйте состояние указателя расцепления после каждого отключения - он показывает причину срабатывания, а не просто факт отключения.
