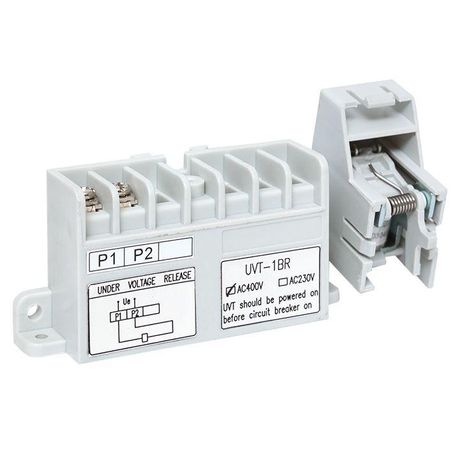

Минимальный расцепитель UVT для TR справа | mccb-1R-UVT-TR-av EKF AV POWER-1

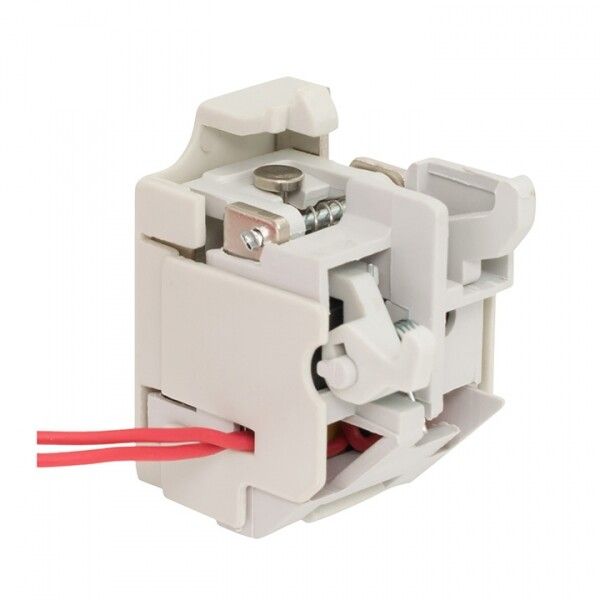

Расцепитель минимального напряжения UVT для TR справа AV POWER-1 EKF Averes - устройство для автоматического отключения автоматического выключателя при снижении напряжения ниже установленного порога. Применяется в цепях переменного тока для обеспечения безопасности оборудования и предотвращения аварийных режимов работы.

Назначение и область применения

Расцепитель минимального напряжения UVT для TR справа AV POWER-1 EKF Averes предназначен для отключения автоматических выключателей серии AV POWER при падении напряжения сети ниже безопасного уровня. Это защищает оборудование от повреждений при просадках напряжения, отключениях или авариях в сети. Устройство устанавливается на выключатель и работает совместно с ним, не требуя внешнего управления. Подходит для промышленных объектов, где важна стабильность питания - например, на участках с частыми колебаниями напряжения, в цепях насосов, компрессоров, конвейеров и других чувствительных нагрузок.

Технические характеристики

• Номинальное напряжение питания: 230 В переменного тока (AC)
• Тип расцепителя: минимального напряжения
• Тип тока: переменный (AC)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - предназначено для эксплуатации в помещениях с умеренным климатом, возможны колебания температуры и влажности
• Количество контактов: нет ни нормально замкнутых, ни переключающих - устройство управляет только механическим отключением выключателя
• Цвет: серый
• Тип подключения: круглый провод - для подвода питания используется однопроводная клемма с зажимом под круглые жилы

Совместимость и монтаж

Расцепитель UVT для TR справа AV POWER-1 EKF Averes совместим исключительно с автоматическими выключателями серии AV POWER, установленными в правой части корпуса (TR справа). Монтируется на фиксированные крепления выключателя без необходимости сверления или доработки. Подключение осуществляется через боковое гнездо на корпусе выключателя - провода подводятся к клеммам расцепителя, которые находятся внутри устройства. Для установки требуется отключить питание и соблюдать правила электробезопасности. Кабель должен иметь подходящую площадь сечения для надежного зажима - рекомендуется использовать медные жилы с диаметром до 4 мм.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP20 ограничивает использование только внутри закрытых щитов или помещений. Климатическое исполнение УХЛ3 допускает работу при температуре от −25C до +40C и относительной влажности до 90%. Не предназначен для установки на улице, в сырых или пыльных средах.

Преимущества

• Простая и надежная механическая конструкция - нет сложной электроники, что снижает риск отказа
• Интеграция с выключателями AV POWER - не требует адаптеров или переходников
• Не занимает лишнее место - монтируется прямо на корпус выключателя
• Экономичное энергопотребление - активируется только при падении напряжения

Ограничения применения

• Не работает при постоянном токе - только для сетей 230 В AC
• Не имеет сигнализирующих контактов - нельзя подключить индикацию состояния или сигнал тревоги
• Не подходит для открытых щитов или мест с высокой запыленностью из-за IP20
• Не совместим с другими сериями выключателей - только с AV POWER, установленными справа
• Не регулируемый порог срабатывания - фиксированное значение, определяемое конструкцией

Примеры использования

• Защита станков ЧПУ от самопроизвольного включения после просадки напряжения
• Обеспечение безопасного отключения конвейеров при отключении основного питания
• Автоматическое отключение насосных групп при длительных перебоях в электроснабжении
• Использование в системах HVAC для предотвращения запуска вентиляторов при недостаточном напряжении

Практические советы

• Проверьте соответствие типа подключения - используйте только круглые провода, не плоские или многожильные с оконцовками без зажима
• При монтаже убедитесь, что выключатель AV POWER установлен именно в положении “TR справа” - иначе расцепитель не зафиксируется
• Не подключайте к этому расцепителю другие устройства - он не имеет свободных контактов для контроля или сигнализации
• При проектировании системы учтите, что UVT сработает даже при кратковременной просадке напряжения - если это нежелательно, рассмотрите задержку срабатывания в другом элементе системы
• При обслуживании всегда отключайте питание - даже при отключенном выключателе напряжение на входе расцепителя может сохраняться
