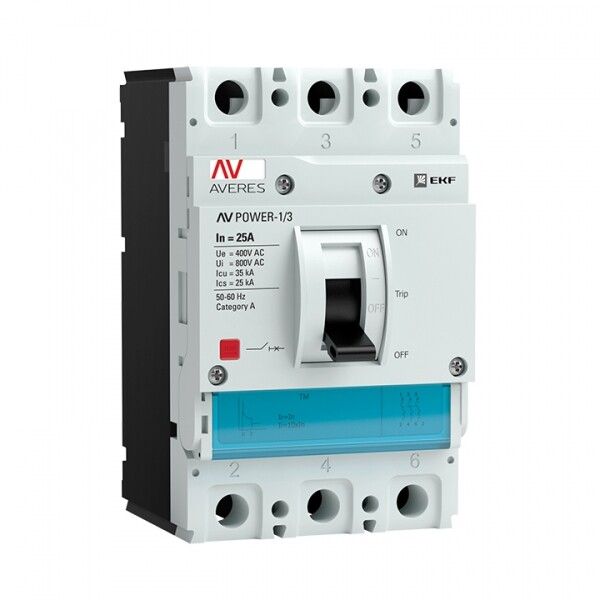

Автоматический выключатель AV POWER-1/3 25А 35kA TR | mccb-13-25-TR-av EKF

Автоматический выключатель AV POWER-1/3 25А 35кА TR от бренда EKF - трёхполюсное коммутационное устройство с тепловой и электромагнитной защитой, предназначенное для надёжной работы в промышленных системах с напряжением до 400 В. Модель AV POWER-1/3 25А 35кА TR обеспечивает защиту двигателей и распределительных сетей, совмещает функции включения, отключения и аварийного отсечения тока, а её компактная конструкция упрощает монтаж на монтажную плату.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 25А 35кА TR используется для:

• защиты электродвигателей от перегрузок и коротких замыканий;
• коммутации и отключения нагрузки в распределительных сетях переменного тока 50 Гц;
• обеспечения безопасности промышленного оборудования: насосов, вентиляторов, конвейеров, станков.

Подходит для установки в щитах и панелях, где требуется высокая надёжность и быстрое реагирование на аварийные ситуации. Применяется в условиях промышленной среды с контролируемой температурой и влажностью.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 25 А - постоянная рабочая нагрузка
• Номинальная отключающая способность: 35 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Количество полюсов: 3
• Тип расцепителя: тепловой (для защиты от перегрузки) + электромагнитный (для защиты от КЗ)
• Диапазон настройки защиты от перегрузки: фиксировано 25 А - не регулируется
• Диапазон регулировки защиты от КЗ: 250 А - порог срабатывания мгновенного расцепителя
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды
• Тип подключения: болтовое - клеммы для проводов с сечением до 70 мм2
• Способ монтажа: на монтажную плату (DIN-рейка не предусмотрена)
• Индикатор отключения: да - визуальное определение состояния (вкл./выкл.)
• Указатель расцепления: да - показывает причину отключения (перегрузка или КЗ)
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Гарантийный срок: 10 лет (120 месяцев)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 25А 35кА TR монтируется исключительно на монтажную плату - не совместим с DIN-рейкой. Для установки требуются отверстия и крепёжные элементы, соответствующие габаритам устройства. Подключение осуществляется через болтовые зажимы: рекомендуется использовать медные кабели сечением от 1,5 до 70 мм2. Недопустимо использование алюминиевых проводов без переходных наконечников.

Модуль расцепителя унифицирован - можно заменить на другой тип (например, с другим током срабатывания), если он совпадает по форм-фактору. Однако в данной модели (AV POWER-1/3 25А 35кА TR) расцепители уже предустановлены и не рассчитаны на пользовательскую замену без специального инструмента и знаний.

Безопасность и стандарты

AV POWER-1/3 25А 35кА TR сертифицирован по ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности для промышленных распределительных устройств. Устройство оснащено двумя уровнями защиты: тепловым - для длительных перегрузок, и электромагнитным - для мгновенных отключений при КЗ. Индикатор положения и указатель причины отключения повышают безопасность обслуживания.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов
• Фиксированный ток срабатывания 25 А - минимизация ошибок настройки
• Чёткий визуальный индикационный механизм - снижает время диагностики отказов
• Долгий срок службы (10 лет гарантии) - экономия на замене и сервисе
• Защита от КЗ с порогом 250 А - эффективна против импульсных перегрузок в двигателях

Ограничения применения

• Не предназначен для частых циклов включения/отключения - только нечастые оперативные действия
• IP30 - нельзя использовать во влажных помещениях, на улице или там, где возможен контакт с водой
• Отсутствует DIN-монтаж - требует специальной платы или шасси
• Не поддерживает дистанционное управление - привод только ручной
• Нельзя изменить ток срабатывания защиты от перегрузки - только 25 А

Примеры использования

• Щитовая автоматизации конвейерной линии на заводе - защита трехфазных двигателей
• Распределительный щит насосной станции - отключение при скачке тока
• Панель управления воздушными компрессорами - обеспечение безопасности при перегреве
• Оборудование пищевой промышленности - в условиях УХЛ3 с контролируемой влажностью

Практические советы

• При проектировании учтите, что AV POWER-1/3 25А 35кА TR требует свободного места вокруг для теплоотвода - не закрывайте крышками или изоляцией
• Проверьте сечение кабеля перед подключением: более 70 мм2 - запрещено; менее 1,5 мм2 - риск плохого контакта
• При первичной установке проверьте жесткость затяжки болтов - недостаточно плотно = нагрев, слишком сильно = повреждение клеммы
• Если нужна регулируемая защита - выбирайте другие модели серии AV-POWER с настраиваемыми расцепителями
• Для обслуживания используйте только изолирующие инструменты - даже при отключенном питании есть опасность остаточных зарядов
