Автоматический выключатель AV POWER-1/3 32А 35kA TR | mccb-13-32-TR-av EKF

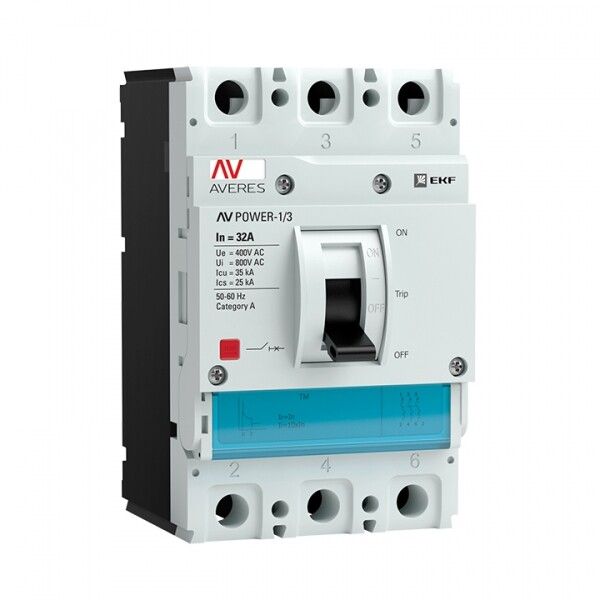

Автоматический выключатель AV POWER-1/3 32А 35кА TR от бренда EKF - это трёхполюсное коммутационное устройство серии AV-POWER, предназначенное для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель оснащена ручным рычажковым управлением, моторным приводом и болтовым подключением, что делает её подходящей для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 32А 35кА TR используется для:

• защиты распределительных сетей переменного тока 400 В, 50 Гц;
• защиты электродвигателей от перегрузок и КЗ;
• редких оперативных включений и отключений нагрузки вручную;
• промышленных объектов с жесткими условиями эксплуатации (климатическое исполнение УХЛ3).

Подходит для установки в щитах на заводах, в цехах, на конвейерах, насосных станциях и других системах с высокой пусковой нагрузкой.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 32 А (фиксированный, без регулировки)
• Номинальная отключающая способность: 35 кА - способен безопасно отключить максимальный ток КЗ в промышленных сетях
• Защита от перегрузки: тепловой расцепитель, срабатывает при длительном превышении тока выше 32 А
• Защита от КЗ: электромагнитный расцепитель, срабатывает при токе 320 А и выше
• Количество полюсов: 3
• Тип расцепителя: комбинированный - тепловой + электромагнитный
• Степень защиты: IP30 - защищён от доступа пальцев и твердых предметов >2,5 мм, но не от воды
• Максимальное сечение кабеля: 70 мм2 - поддерживает мощные проводники
• Способ монтажа: на монтажную плату ( DIN-рейка не предусмотрена)
• Индикатор отключения: да - визуальное определение положения контакта
• Указатель расцепления: да - показывает причину отключения (перегрузка или КЗ)
• Род тока: переменный (AC), 50 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от -25C до +40C, умеренно влажный климат
• Гарантия: 10 лет (120 месяцев)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 32А 35кА TR устанавливается исключительно на монтажную плату. Для этого требуется подготовить отверстия под крепёж и обеспечить фиксацию через болты. Подключение осуществляется только болтовым способом - зажимы клемм рассчитаны на кабели сечением до 70 мм2.

Не совместим с DIN-рейками. Наличие моторного привода позволяет подключить внешнее управление, но сам привод не является частью комплекта - требует отдельного заказа и подключения. Расцепители не меняются пользователем - они запаяны в корпус, хотя серия AV-POWER теоретически предусматривает унифицированную замену; в данной модели такая функция недоступна из-за конструктивного исполнения.

Безопасность и стандарты

AV POWER-1/3 32А 35кА TR соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует надёжность срабатывания и безопасность при работе в условиях повышенной опасности. Индикация состояния и указатель причины отключения снижают риск ошибочного включения после аварии. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте во влажных помещениях без дополнительной герметизации шкафа.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для промышленных точек с большими токами КЗ
• Фиксированная настройка тока - не требует калибровки, минимизирует риск неверной настройки
• Указатель расцепления - позволяет быстро диагностировать причину отказа (перегрузка / КЗ)
• Длительная гарантия - 10 лет, что свидетельствует о долговечности конструкции
• Поддержка крупных кабелей (до 70 мм2) - удобно для силовых линий
• Совместимость с моторными приводами - потенциально можно автоматизировать управление

Ограничения применения

• Не предназначен для частых включений - допускается лишь редкая ручная коммутация
• Отсутствует DIN-монтаж - нельзя установить в типовые щиты с рейками
• IP30 - не подходит для открытых площадок, сырых помещений, улиц
• Нет возможности самостоятельной замены расцепителей - ремонт возможен только сервисным центром
• Фиксированный ток 32 А - невозможно адаптировать под другую нагрузку
• Только переменный ток - не работает с постоянным током (DC)

Примеры использования

• Щитовая автоматики на производстве - защита группы двигателей насосов
• Контроль питания конвейерной линии с высоким пусковым током
• Распределительный пункт цеха с напряжением 400 В
• Системы вентиляции и климатического контроля в промышленных зданиях
• Оборудование с импульсными нагрузками, где важна быстрая реакция на КЗ

Практические советы

• При проектировании учтите, что AV POWER-1/3 32А 35кА TR требует специального места на плате - не используйте его там, где есть ограниченное пространство
• Выбирайте этот аппарат только тогда, когда нужна именно 35 кА отключающей способности - для менее мощных сетей достаточно более дешевых решений
• Проверьте сечение кабелей перед подключением - превышение 70 мм2 недопустимо
• Если требуется автоматизация - выбирайте версию с моторным приводом и согласуйте с поставщиком наличие и совместимость привода
• Не устанавливайте в местах с высокой влажностью или попаданием воды - даже при наличии корпуса IP30 внутренние части не защищены
• При ремонте обращайтесь к авторизованному сервису - вскрытие корпуса аннулирует гарантию
