Автоматический выключатель AV POWER-1/3 32А 80kA TR AVERES | mccb-13-32H-TR-av EKF

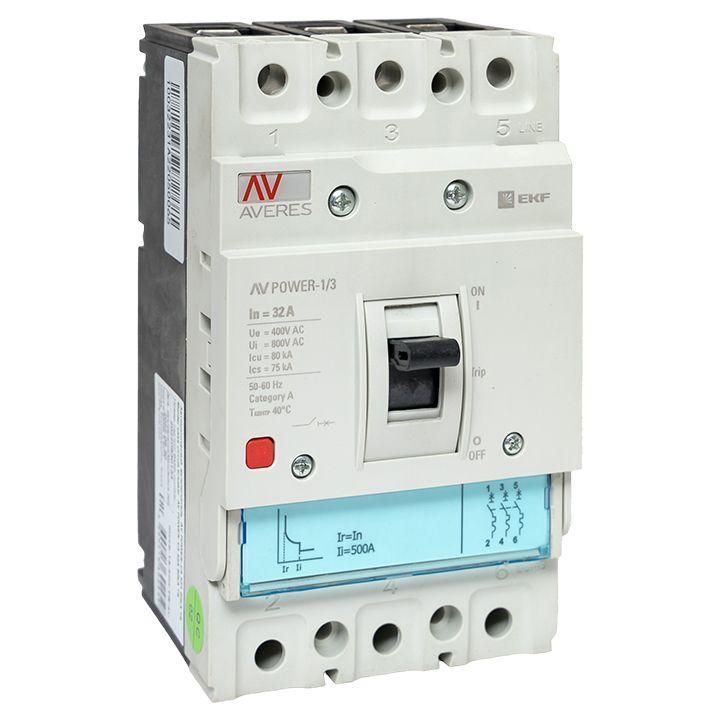

Автоматический выключатель AV POWER-1/3 TR AVERES EKF - это трёхполюсное коммутационное устройство с номинальным током 32 А и отключающей способностью 80 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Модель из серии Averes от EKF подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

AV POWER-1/3 TR AVERES EKF используется для защиты трёхфазных электрических сетей с напряжением до 690 В. Обеспечивает надёжное отключение при перегрузках и аварийных токах короткого замыкания. Применяется в промышленных системах: на станках, конвейерах, насосных группах, в распределительных щитах производства и энергообъектов. Подходит для условий с высокими требованиями к быстродействию и надёжности.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400–690 В - работает в сетях переменного тока среднего и высокого класса напряжений.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от внезапных КЗ.
• Диапазон настройки защиты от перегрузки: 32 А - фиксированная настройка, не регулируемая.
• Диапазон срабатывания при КЗ: 320 А - магнитный расцепитель сработает при токе, превышающем номинал в 10 раз.
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов размером более 2,5 мм; не защищён от воды.
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не требует DIN-рейки.
• Подключение: болтовое - провода зажимаются винтами, обеспечивает прочное соединение.
• Управление: рычажковый привод - ручное включение/выключение с визуальным положением.
• Указатель расцепления: есть - наглядно показывает причину отключения (перегрузка или КЗ).
• Моторный привод: опционально - можно дополнительно установить привод для удалённого управления.
• Вспомогательные контакты: отсутствуют - нет сигналов состояния для системы автоматизации.

Совместимость и монтаж

AV POWER-1/3 TR AVERES EKF совместим с другими устройствами серии Averes благодаря унифицированному формату базового модуля. Для монтажа требуется подготовленная плита с отверстиями под крепёж. Болтовые зажимы рассчитаны на провода сечением до 25 мм2. Установка должна выполняться в сухих помещениях с температурой от -25C до +60C. Отсутствие вспомогательных контактов ограничивает возможность интеграции в системы SCADA - для таких задач потребуется дополнительное оборудование.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей. Конструкция выполнена в соответствии с требованиями безопасности для промышленного электрооборудования. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения, что снижает риск повторного включения при неисправности.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторными подстанциями.
• Фиксированный порог срабатывания - исключает случайную настройку, повышает надёжность в условиях повышенной вибрации.
• Унифицированная база - позволяет заменить расцепитель на другой тип (термомагнитный, электронный, с защитой от утечки) без изменения монтажа.
• Надёжное болтовое подключение - минимизирует риск нагрева и окисления контактов при больших нагрузках.
• Встроенный указатель расцепления - ускоряет диагностику отказов.

Ограничения применения

• Не предназначено для установки на DIN-рейку - требует специальной монтажной платы, что усложняет замену в существующих шкафах.
• IP30 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты.
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или дистанционное управление без внешних решений.
• Нет возможности регулировки тока срабатывания - подходит только для фиксированных нагрузок 32 А.
• Максимальное напряжение 690 В - не применяется в сетях выше этого уровня.

Примеры использования

• Защита трёхфазного двигателя мощностью ~15 кВт в цеху с частыми запусками.
• Щитовая защита группы конвейеров на пищевом производстве.
• Распределительный щит на объекте с высокой вероятностью КЗ - например, сварочная линия.
• Система питания компрессора в промышленном HVAC-узле.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - перетягивание может повредить контактные площадки.
• Если нужна интеграция в систему контроля - используйте внешние реле или модули ввода/вывода, поскольку встроенного контакта нет.
• Для замены расцепителя - отключите питание, снимите старый модуль и установите новый на ту же базу. Все модели Averes взаимозаменяемы по габаритам.
• При использовании моторного привода - убедитесь, что он совместим с моделью и правильно подключен к управляющей цепи.
• Не устанавливайте AV POWER-1/3 TR AVERES EKF вблизи источников пара, брызг или металлической стружки - IP30 недостаточно для таких условий.
