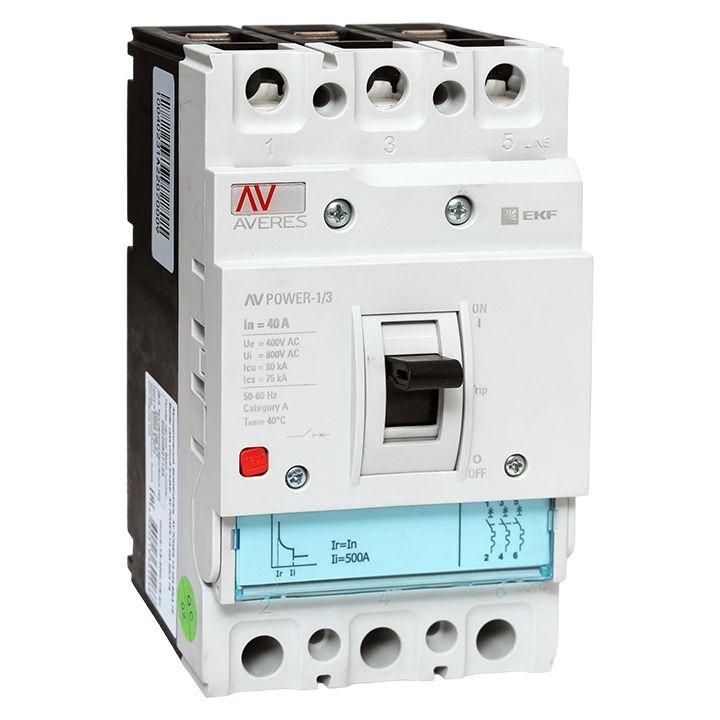

Автоматический выключатель AV POWER-1/3 40А 80kA TR AVERES | mccb-13-40H-TR-av EKF

Автоматический выключатель 40А 80кА TR AVERES - это трёхполюсное коммутационное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Произведённый компанией EKF в серии Averes, артикул mccb-13-40h-tr-av, подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

Автоматический выключатель 40А 80кА TR AVERES защищает трёхфазные сети с напряжением до 690 В от аварийных токов. Он используется там, где требуется надёжная защита мощных нагрузок: на станках, конвейерах, насосных группах, в системах вентиляции и других промышленных объектах. Устройство рассчитано на частые операции включения/выключения благодаря рычажковому приводу и наличию указателя расцепления.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400–690 В - работает в сетях переменного тока среднего и высокого класса напряжений.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ.
• Диапазон настройки защиты от перегрузки: 40 А - не регулируется, фиксированная настройка.
• Диапазон срабатывания при КЗ: 400 А - магнитный расцепитель сработает при токе, превышающем номинал в 10 раз.
• Степень защиты IP30 - предохраняет от доступа пальцев и твёрдых предметов размером более 2,5 мм, но не защищена от воды.
• Моторный привод: да - возможность подключения внешнего привода для удалённого управления (не встроен, требует доп. комплекта).
• Способ монтажа: на монтажную плату - крепится болтами к жёсткой поверхности, не предназначен для DIN-рейки.
• Подключение: болтовое - провода зажимаются в клеммах с помощью гаек и шайб.
• Указатель расцепления: есть - визуально показывает, что выключатель отключился из-за срабатывания защиты.
• Вид привода: ручной - управление осуществляется рычагом.
• Тип элемента управления: рычажковый - удобен для быстрого включения/отключения даже в перчатках.
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию или блокировку.

Совместимость и монтаж

Автоматический выключатель 40А 80кА TR AVERES монтируется исключительно на монтажную плату. Для установки необходимо подготовить отверстия под крепёж и обеспечить свободный доступ к болтовым клеммам. Подключение силовых проводов выполняется с моментом затяжки, соответствующим рекомендациям производителя - переусиливать нельзя, чтобы не повредить контактные группы. Моторный привод совместим с сертифицированными исполнительными механизмами EKF, но не входит в базовую комплектацию. Отсутствие вспомогательных контактов ограничивает применение в системах автоматизации, требующих сигналов состояния.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Номинальная отключающая способность 80 кА гарантирует безопасное отключение даже при самых серьёзных авариях в промышленных сетях. IP30 обеспечивает механическую защиту, но не защищает от влаги - использование вне закрытых щитов возможно только при наличии дополнительной оболочки.

Преимущества

• Фиксированная настройка на 40 А снижает риск некорректной регулировки и повышает надёжность.
• Высокая отключающая способность (80 кА) делает устройство подходящим для мест с большой потенциальной энергией КЗ - например, рядом с трансформаторами.
• Индикация расцепления позволяет быстро определить причину отключения без тестирования.
• Рычажковый привод обеспечивает чёткий и уверенный ход даже при слабом усилии.
• Компактная конструкция и унифицированный форм-фактор позволяют использовать его в плотно укомплектованных щитах.

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специального крепления на плату.
• Отсутствие вспомогательных контактов исключает интеграцию в системы SCADA или PLC без внешних решений.
• Нельзя изменить порог срабатывания по перегрузке - он жестко задан на 40 А, поэтому не подходит для цепей с другим номиналом.
• Защита IP30 запрещает эксплуатацию во влажных помещениях, на улице или в условиях повышенной запылённости без дополнительной герметизации.
• Только термомагнитный тип расцепителя - невозможно заменить на электронный или дифференциальный (несмотря на заявление производителя, в данной модели расцепитель несменяем).

Примеры использования

• Щит питания трёхфазного станка с ЧПУ, где требуется защита от скачков тока при запуске двигателя.
• Распределительный щит на производстве с конвейерной линией, работающей в режиме многократных включений.
• Цепь питания насосной группы в системе водоснабжения промышленного объекта.
• Линии освещения и вентиляции в цехах с высокими требованиями к отказоустойчивости.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля номинальному току 40 А - используйте медный провод минимум 6 мм2.
• При подключении болтовых клемм соблюдайте равномерность затяжки - перекос может вызвать нагрев и выход из строя.
• Если нужна сигнализация состояния, установите отдельный реле контроля или используйте внешний контактный модуль.
• Для работы в условиях вибрации дополнительно закрепите выключатель антивибрационными прокладками.
• Не применяйте в качестве главного рубильника - это устройство не предназначено для частого ручного отключения под нагрузкой.
