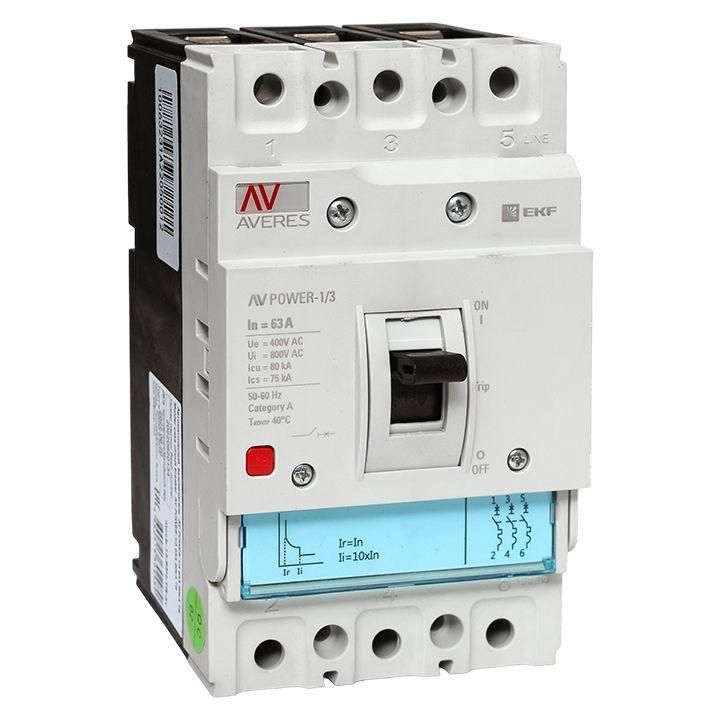

Автоматический выключатель AV POWER-1/3 63А 80kA TR AVERES | mccb-13-63H-TR-av EKF

Автоматический выключатель 63А 80кА TR AVERES - это трёхполюсное коммутационное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Бренд EKF предлагает эту модель в серии Averes как надёжное решение для промышленного оборудования с высокими требованиями к отключающей способности. Артикул mccb-13-63h-tr-av соответствует стандартному исполнению с моторным приводом и болтовым подключением.

Назначение и область применения

Автоматический выключатель 63А 80кА TR AVERES используется для защиты трёхфазных электрических цепей переменного тока с напряжением до 690 В. Он обеспечивает отключение при превышении допустимого тока (перегрузка) и при аварийном токе короткого замыкания. Подходит для установки в щитах распределительных устройств, на станках, конвейерах, насосных станциях и других промышленных объектах, где требуется быстрое и надёжное отключение.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400–690 В - работает в сетях с таким уровнем напряжения, включая промышленные системы 400 В и 690 В.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ.
• Диапазон настройки защиты от перегрузки: 63 А - не регулируется, фиксированная настройка.
• Диапазон срабатывания при КЗ: 630 А - магнитный расцепитель сработает при токе не менее 630 А.
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды и пыли.
• Моторный привод: да - возможность удалённого включения/отключения через внешний привод.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу внутри шкафа.
• Подключение: болтовое - силовые кабели закрепляются гайками на клеммах.
• Указатель расцепления: да - визуально показывает, что выключатель отключился из-за срабатывания защиты.
• Привод: ручной - можно включить/выключить вручную рычагом.
• Тип элемента управления: рычажковый - классическая форма переключателя.
• Вспомогательные контакты: 0 - нет дополнительных контактов для сигнализации состояния.

Совместимость и монтаж

Автоматический выключатель 63А 80кА TR AVERES имеет унифицированный форм-фактор, совместимый с другими устройствами серии Averes. Монтаж осуществляется на DIN-рейку или монтажную плату, предусмотренную конструкцией шкафа. Для подключения используйте кабель сечением, рассчитанным на 63 А (обычно 16–25 мм2 медный). Болтовые зажимы требуют затяжки моментом, указанным в руководстве - переусердствовать нельзя, чтобы не повредить контактные поверхности. Моторный привод подключается отдельными проводами к управляющему сигналу - он не влияет на работу расцепителя при ручном управлении.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для автоматических выключателей. Наличие указателя расцепления и жесткой конструкции корпуса снижает риск случайного включения. Однако степень защиты IP30 исключает использование в условиях повышенной влажности, запылённости или на открытом воздухе - для таких сред необходимо применять дополнительные кожухи или шкафы с более высокой степенью защиты.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для мощных промышленных систем с большими токами КЗ.
• Фиксированный номинал 63 А - не требует настройки, снижает вероятность ошибки при обслуживании.
• Моторный привод - позволяет реализовать дистанционное управление без изменения основной схемы.
• Универсальный форм-фактор - легко заменяется другим расцепителем из серии Averes при необходимости смены типа защиты.
• Чёткий визуальный индикатор - сразу видно, почему выключатель отключился.

Ограничения применения

• Не предназначена для работы в условиях влаги, пыли или химически активной среды - IP30 недостаточен.
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию о состоянии (вкл./откл.) без внешних решений.
• Фиксированная настройка защиты - нельзя изменить порог срабатывания при перегрузке, даже если нагрузка меняется.
• Только болтовое подключение - не поддерживает быстросъёмные клеммы или шины с зажимами типа “push-in”.
• Не подходит для защиты однофазных цепей - только трёхфазные системы.

Примеры использования

• Защита частотного преобразователя на промышленном станке с током потребления до 63 А.
• Распределительный щит насосной станции с трёхфазным питанием 400 В.
• Линия питания конвейерной системы с высоким пусковым током, где нужна надёжная защита от КЗ.
• Шкаф управления технологической линии, где требуется возможность дистанционного отключения через моторный привод.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 63 А - недостаточное сечение вызовет нагрев и выход из строя.
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и совместим с типом привода.
• Если требуется сигнализация состояния (например, “отключен”), установите отдельное реле контроля или замените выключатель на модель с вспомогательными контактами.
• Не применяйте этот выключатель в качестве главного рубильника - он не предназначен для частых операций включения/отключения под нагрузкой.
• При замене расцепителя всегда используйте оригинальные комплектующие серии Averes - несовместимые модели могут не работать или стать опасными.
