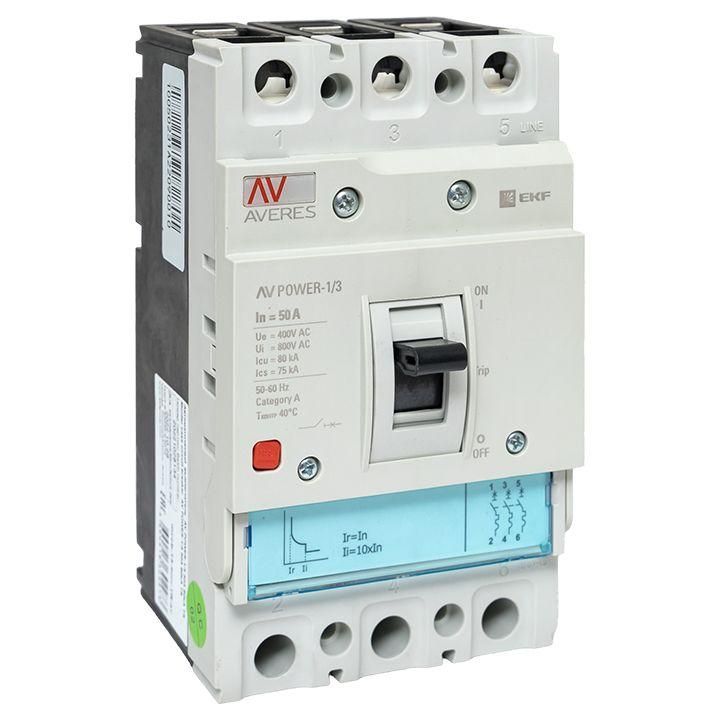

Автоматический выключатель AV POWER-1/3 50А 80kA TR AVERES | mccb-13-50H-TR-av EKF

Автоматический выключатель 50А 80кА TR AVERES - это трёхполюсное коммутационное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Произведённый компанией EKF в серии Averes, артикул mccb-13-50h-tr-av, подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

Автоматический выключатель 50А 80кА TR AVERES защищает силовые цепи переменного тока с напряжением до 690 В. Он рассчитан на работу в условиях высоких токов короткого замыкания - до 80 кА, что делает его подходящим для промышленных объектов с мощными нагрузками. Применяется в щитах управления станков, конвейеров, насосных систем, компрессоров и других промышленных установках, где требуется надёжная защита от аварийных режимов.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети одновременно.
• Номинальная отключающая способность: 80 кА - максимальный ток КЗ, который устройство может безопасно отключить.
• Номинальное напряжение: 400–690 В - работает в сетях с напряжением до 690 В между фазами.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных скачков тока.
• Диапазон настройки защиты от перегрузки: 50 А - не регулируется, фиксированная настройка.
• Диапазон срабатывания при КЗ: 500 А - магнитный расцепитель сработает при токе не менее 500 А.
• Степень защиты IP30 - защищён от доступа пальцами и предметов более 2,5 мм, но не герметичен; не предназначена для работы во влажной среде или на улице.
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине внутри шкафа, не требует DIN-рейки.
• Подключение: болтовое - провода зажимаются винтами, обеспечивает прочное соединение.
• Управление: рычажковый переключатель - наглядное положение “вкл/выкл”.
• Указатель расцепления: есть - видно, когда выключатель сработал из-за перегрузки или КЗ.
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление без доработки.
• Моторный привод: опционально - можно дополнительно установить, чтобы управлять выключателем дистанционно.

Совместимость и монтаж

Автоматический выключатель 50А 80кА TR AVERES монтируется исключительно на монтажную плату - он не совместим с DIN-рейками. Для установки требуется подготовленная металлическая поверхность с отверстиями под крепёж. Болтовое подключение требует предварительной зачистки жил и правильного момента затяжки - перетягивать нельзя, иначе повредятся контактные площадки. Модуль расцепителя унифицирован: хотя в базовой версии установлен термомагнитный расцепитель, его можно заменить на электронный или с защитой от утечек, если необходимо изменить тип защиты - важно использовать оригинальные запчасти серии Averes.

Безопасность и стандарты

Устройство соответствует требованиям к промышленным автоматическим выключателям, однако явного указания на соответствие ГОСТ или IEC в предоставленных данных нет. Наличие указателя расцепления и фиксированный порог срабатывания обеспечивают предсказуемость работы. IP30 не допускает использование в помещениях с повышенной влажностью, пылью или риском механического воздействия - для таких условий нужен выключатель с более высокой степенью защиты.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для крупных промышленных объектов с большими токами КЗ.
• Фиксированная настройка - не требует калибровки, снижает риск ошибок при обслуживании.
• Унифицированная система расцепителей - возможность будущего апгрейда защиты без замены всего аппарата.
• Чёткий визуальный индикатор состояния - легко диагностировать причину отключения.
• Поддержка моторного привода - даёт гибкость для автоматизации в будущем.

Ограничения применения

• Не применяется в бытовых сетях - слишком высокая отключающая способность и отсутствие защиты от утечек в базовой версии.
• IP30 - не подходит для открытых щитов, улицы, сырых помещений, мест с пылью или брызгами воды.
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционную сигнализацию или блокировки без внешних решений.
• Только болтовое подключение - требует больше времени на монтаж по сравнению с штекерными решениями.
• Не регулируемый порог перегрузки - нельзя адаптировать под меньшую нагрузку, даже если рабочий ток ниже 50 А.

Примеры использования

• Щит управления станком ЧПУ с питанием 400 В - защита двигателя и преобразователя частоты.
• Распределительный щит конвейерной линии - отключение при КЗ в одном из фазных проводов.
• Центральная точка питания группы насосов в водопроводной станции - надёжная защита от импульсных перегрузок.

Практические советы

• Перед монтажом проверьте, что сечение кабеля соответствует 50 А - минимум 16 мм2 медного провода.
• При использовании моторного привода убедитесь, что он совместим с моделью Averes - используйте только рекомендованные производителем комплектующие.
• Если требуется защита от утечек - замените расцепитель на электронный вариант с функцией RCD, но учтите, что это увеличивает стоимость и сложность сервиса.
• Не устанавливайте этот выключатель рядом с источниками тепла - температурные колебания влияют на чувствительность терморасцепителя.
• При замене расцепителя всегда отключайте питание и разрядите конденсаторы - даже при выключенном состоянии могут сохраняться опасные потенциалы.
