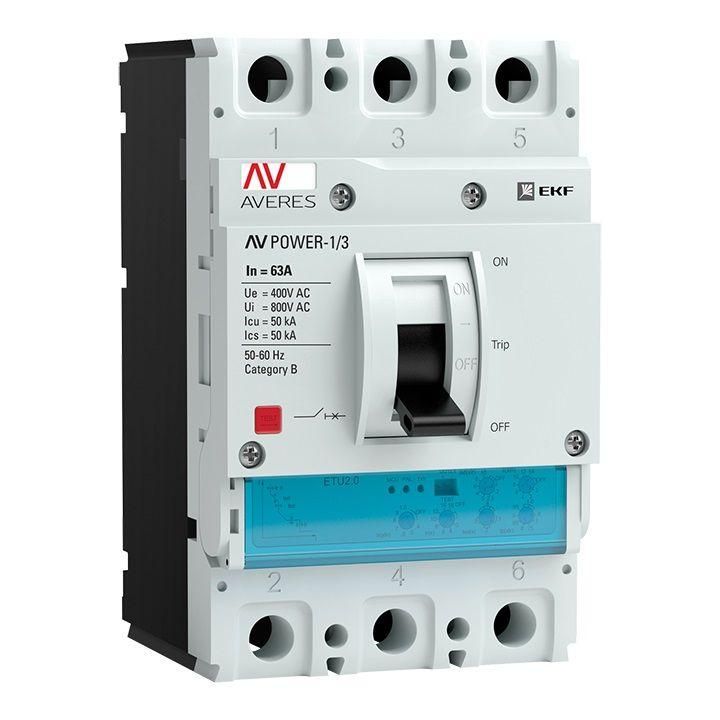

Автоматический выключатель AV POWER-1/3 3Р 63А 50kA ETU2.0 - mccb-13-63-2.0-av EKF

Автоматический выключатель EKF Averes MCCB-13-63-2.0 - трёхполюсное коммутационное устройство с электронным расцепителем ETU2.0, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в щитах промышленного оборудования, где требуется точная настройка порогов срабатывания.

Назначение и область применения

Выключатель автоматический EKF Averes MCCB-13-63-2.0 используется для защиты силовых цепей переменного тока с напряжением до 400 В. Обеспечивает надёжное отключение при перегрузках и аварийных токах короткого замыкания. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, системах вентиляции, насосных станциях и других установках с высокими требованиями к защите.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить ток короткого замыкания до 50 тысяч ампер.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 400 В переменного тока (380–415 В).
• Тип расцепителя: электронный ETU2.0 - обеспечивает гибкую настройку чувствительности и времятоковые характеристики.
• Диапазон настройки защиты от перегрузки: 160–400 А - реальная зона срабатывания выше номинала; настраивается под нагрузку, а не под номинал выключателя.
• Диапазон срабатывания при КЗ: 800–5600 А - можно задать порог отключения при коротком замыкании в широких пределах.
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли. Устанавливается внутри закрытых щитов.
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине, не требует DIN-рейки.
• Тип привода: ручной - управление осуществляется рычагом, без автоматического привода.
• Наличие независимого расцепителя - возможность удалённого отключения по сигналу от внешнего устройства (например, от системы безопасности).
• Указатель расцепления - визуально показывает причину отключения (перегрузка или КЗ).
• Гарантия: 120 месяцев - 10 лет на весь прибор.
• Поддержка моторного привода (опционально) - можно дополнительно установить привод для дистанционного управления.
• Количество вспомогательных контактов: 0 - нет сигнализации состояния включения/отключения через контакты.

Совместимость и монтаж

Выключатель автоматический EKF Averes MCCB-13-63-2.0 совместим с другими модулями расцепителей серии Averes: можно заменить ETU2.0 на другие типы (термомагнитный, с защитой от утечек) при сохранении базового корпуса. Монтаж выполняется на жесткую металлическую плату с помощью болтового крепления. Для подключения силовой цепи используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Не подходит для установки на DIN-рейку. Убедитесь, что площадка монтажа имеет достаточную прочность и теплоотвод - при работе на пределе допустимой температуры возможен нагрев корпуса.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для аппаратов низкого напряжения. Электронный расцепитель ETU2.0 обеспечивает избирательную координацию с другим оборудованием, снижая риск массового отключения. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. IP30 не обеспечивает защиту от влаги - использование вне герметичных шкафов запрещено.

Преимущества

• Широкий диапазон настройки расцепителей - позволяет точно адаптировать защиту под конкретную нагрузку, даже если она значительно выше номинала 63 А.
• Универсальный формат расцепителя - легко заменить на более сложный (например, с защитой от утечек) без замены всего аппарата.
• Высокая отключающая способность 50 кА - подходит для мест с большой мощностью короткого замыкания, таких как подстанции или крупные производства.
• Независимый расцепитель - даёт возможность интеграции в системы автоматизации и безопасности.
• Длительная гарантия - 10 лет свидетельствуют о долговечности конструкции.

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специальной монтажной платы.
• IP30 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты.
• Отсутствие вспомогательных контактов - невозможно получить сигнал о состоянии выключателя в систему автоматизации без внешних решений.
• Настройка расцепителя требует знаний - некорректные значения могут привести к ложному срабатыванию или отказу защиты.
• Номинальный ток 63 А, но диапазон защиты начинается с 160 А - выключатель не работает как обычный 63 А автомат, он защищает нагрузки от 160 А и выше.

Примеры использования

• Защита главного входа на промышленном станке с двигателем 110 кВт - настройка расцепителя на 250 А перегрузка и 3000 А КЗ.
• Щит питания группы конвейеров в пищевом производстве - применение с независимым расцепителем для связи с системой экстренного отключения.
• Распределительный щит на заводе с высокой мощностью КЗ - благодаря 50 кА отключающей способности выключатель остаётся работоспособным после аварии.

Практические советы

• Перед установкой проверьте посадочные отверстия под болты - они должны совпадать с размерами монтажной платы.
• При настройке расцепителя используйте документацию ETU2.0 - параметры перегрузки и КЗ задаются в кратных значениях от номинала, а не в абсолютных амперах.
• Если нужна сигнализация состояния - установите внешний реле контроля или выберите модель с вспомогательными контактами.
• Для дистанционного управления заказывайте моторный привод при покупке - он не устанавливается позднее.
• Не применяйте этот выключатель для защиты бытовых или маломощных цепей - его возможности избыточны, а стоимость невыгодна.
