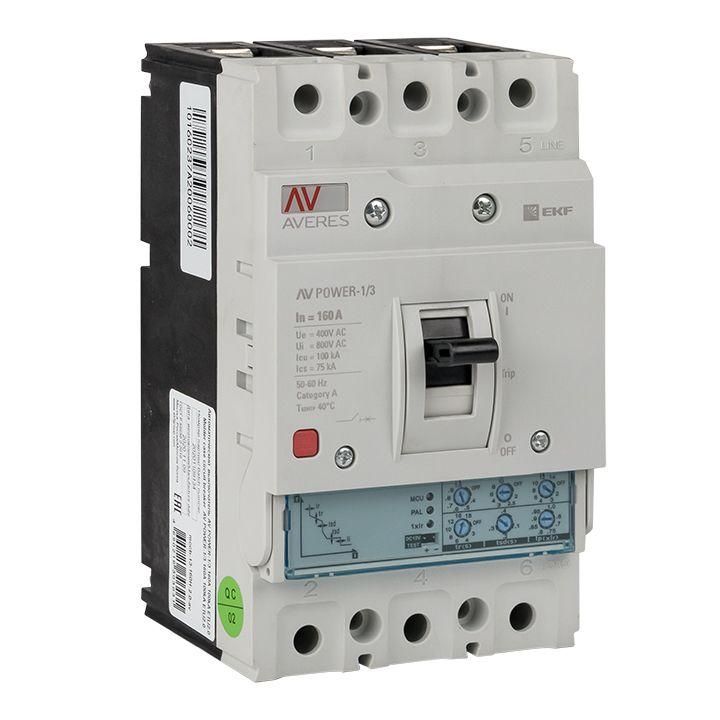

Автоматический выключатель AV POWER-1/3 160А 100kA ETU2.0 AVERES | mccb-13-160H-2.0-av EKF

Автоматический выключатель EKF AV POWER-1/3 с номинальным током 160 А и отключающей способностью 100 кА предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий. Модель выполнена в компактном корпусе с болтовым подключением и рассчитана на использование в распределительных щитах промышленного оборудования.

Назначение и область применения

Автоматический выключатель EKF AV POWER-1/3 используется для защиты трёхфазных сетей с напряжением до 690 В. Подходит для установки в силовые щиты промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других нагрузках с высокими токами. Обеспечивает надёжную защиту от перегрева проводников и аварийных токов короткого замыкания.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА — способен безопасно отключить максимальный ток КЗ в условиях высоких коротких замыканий
• Номинальное напряжение: 400–690 В — работает в промышленных сетях переменного тока
• Тип расцепителя: термомагнитный — сочетает тепловую защиту от длительной перегрузки и магнитную защиту от КЗ
• Диапазон настройки защиты от перегрузки: 64–160 А — можно точно подстроить порог срабатывания под реальную нагрузку
• Диапазон регулировки срабатывания при КЗ: 320–2240 А — гибкая настройка чувствительности к импульсным токам
• Степень защиты IP30 — защищён от доступа инструментов и крупных частиц, но не герметичен; требует установки внутри закрытых шкафов
• Способ монтажа: на монтажную плату — фиксируется на DIN-рейке через специальный крепёж
• Подключение силовых контактов: болтовое — обеспечивает прочное и долговечное соединение с кабелями
• Управление: рычажковый привод — удобное ручное включение/выключение
• Указатель расцепления: есть — наглядно показывает причину отключения (перегрузка или КЗ)
• Моторный привод: опционально — возможно подключение внешнего исполнительного механизма для удалённого управления
• Вспомогательные контакты: отсутствуют — не имеет сигналов состояния, требуется доп. оборудование при необходимости сигнализации

Совместимость и монтаж

Автоматический выключатель EKF AV POWER-1/3 совместим с другими устройствами серии Averes благодаря унифицированному базовому модулю. Расцепители термомагнитного и электронного типов взаимозаменяемы — можно заменить текущий расцепитель на более функциональный без изменения корпуса. Для монтажа требуется DIN-рейка шириной 35 мм. Болтовые зажимы позволяют подключать медные кабели сечением до 70 мм². Перед установкой проверьте соответствие посадочного места и наличие свободного пространства вокруг аппарата для теплоотвода.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция обеспечивает механическую и электрическую изоляцию, предотвращает случайное прикосновение к токоведущим частям. Наличие указателя расцепления снижает риск ошибочных действий при диагностике отказов.

Преимущества

• Высокая отключающая способность (100 кА) — подходит для сложных промышленных сетей с большими токами КЗ
• Гибкая настройка защитных параметров — позволяет адаптировать аппарат под конкретную нагрузку без замены всего устройства
• Универсальная система расцепителей — возможность будущего апгрейда до электронного расцепителя с функциями диагностики
• Чёткий визуальный индикатор причины отключения — ускоряет поиск неисправности
• Простое болтовое подключение — минимизирует контактные потери и повышает надёжность соединений

Ограничения применения

• Не предназначен для открытой установки — степень защиты IP30 требует помещения в закрытый шкаф
• Отсутствие вспомогательных контактов — нельзя использовать для дистанционной сигнализации без дополнительных модулей
• Только ручное управление — без моторного привода невозможно автоматическое включение/отключение
• Не поддерживает защиту от токов утечки — для задач с повышенными требованиями к безопасности (например, в жилых зонах) нужен другой тип устройства

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 110 кВт
• Щит питания группы станков с ЧПУ
• Распределительный пункт на заводе с напряжением 400 В / 690 В
• Линии питания больших насосов и компрессоров

Практические советы

• Перед установкой проверьте, что расчетный ток нагрузки не превышает 80% от номинала (не выше 128 А) для комфортной работы без постоянных срабатываний
• Настройку тока перегрузки выполняйте после запуска системы — используйте минимальное значение из диапазона 64–160 А, близкое к рабочему току
• При использовании моторного привода убедитесь, что он совместим с моделью AV POWER-1/3 и правильно подключен к управляющему контроллеру
• Не затягивайте болты слишком сильно — это может повредить контактные поверхности и вызвать перегрев
• Регулярно осматривайте механизм: при наличии следов окисления или нагара на контактах — произведите профилактическую очистку
