Автоматический выключатель AV POWER-3/3 400А 100kA TR AVERES | mccb-33-400H-TR-av EKF

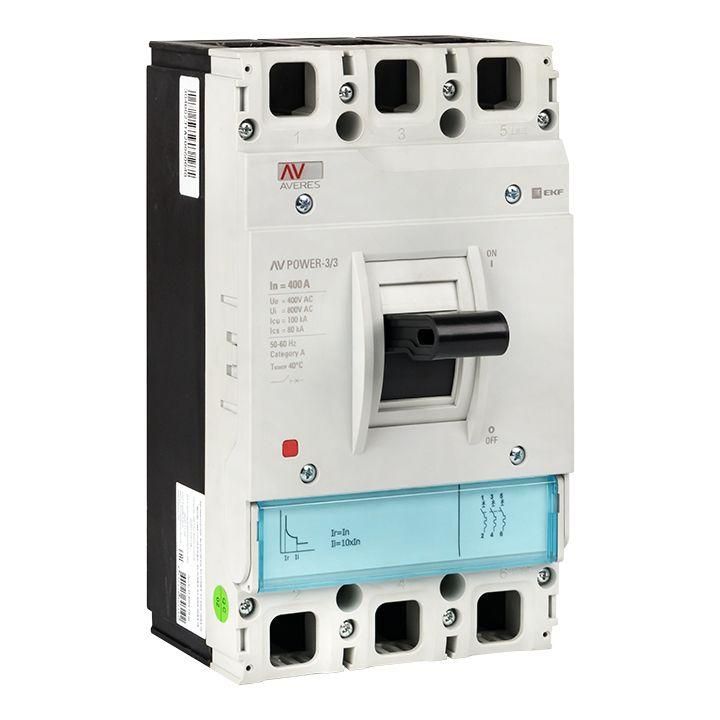

Автоматический выключатель AV POWER-3/3 TR AVERES EKF — это трёхполюсное коммутационное устройство на 400 А с отключающей способностью 100 кА, предназначенное для защиты мощных электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется надёжная защита и возможность последующего обслуживания.

Назначение и область применения

AV POWER-3/3 TR AVERES EKF используется для защиты силовых цепей переменного тока с напряжением до 690 В. Обеспечивает автоматическое отключение при превышении допустимых значений тока — как длительной перегрузке, так и внезапному короткому замыканию. Применяется в системах питания крупных двигателей, конвейеров, сварочных аппаратов, компрессоров и других нагрузок с высокими пусковыми токами. Особенно эффективен там, где важна быстрая реакция на аварию и возможность замены расцепителя без замены всего аппарата.

Технические характеристики

• Номинальный ток: 400 А — максимальный постоянный ток, который выключатель может проводить без отключения.
• Число полюсов: 3 — защищает три фазы трёхфазной сети одновременно.
• Номинальная отключающая способность: 100 кА — способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400–690 В — работает в сетях среднего и высокого напряжения, включая промышленные системы 400 В и 690 В.
• Тип расцепителя: термомагнитный — сочетает тепловую защиту от перегрузки и магнитную защиту от КЗ.
• Настройка защиты от перегрузки: 160–400 А — можно задать порог срабатывания в этом диапазоне под конкретную нагрузку.
• Защита от КЗ: 800–5600 А — регулируемый порог мгновенного отключения при коротком замыкании.
• Моторный привод: да — позволяет удалённо управлять выключателем через внешний привод (не входит в комплект).
• Степень защиты IP30: защита от доступа инструментов и частиц больше 2,5 мм; не защищён от воды и пыли.
• Способ монтажа: на монтажную плату — устанавливается на специальную раму или DIN-рейку с жёстким креплением.
• Подключение: болтовое — силовые кабели закрепляются гайками на клеммах.
• Индикация: есть указатель расцепления — наглядно показывает причину отключения (перегрузка или КЗ).
• Управление: рычажковый привод — ручное включение/выключение одним движением.

Совместимость и монтаж

AV POWER-3/3 TR AVERES EKF имеет унифицированную базу для расцепителей серии Averes. Это значит, что вместо штатного термомагнитного расцепителя можно установить электронный или с защитой от утечек — без изменения корпуса или крепления. Монтаж выполняется на металлическую платформу или DIN-рейку с жёсткой фиксацией. Болтовые зажимы требуют точного момента затяжки — используйте динамометрический ключ. Для работы с моторным приводом необходимо дополнительно приобрести совместимый привод и обеспечить питание управления. Наличие индикатора расцепления упрощает диагностику после срабатывания.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция исключает самопроизвольное отключение и обеспечивает изоляцию между полюсами. Однако степень защиты IP30 не допускает использование в условиях повышенной влажности, запылённости или открытых площадках — для таких условий требуется дополнительная герметизация в щите.

Преимущества

• Возможность замены расцепителя без замены всего автомата — снижает стоимость обслуживания.
• Широкий диапазон настроек тока срабатывания — адаптируется под различные типы нагрузок.
• Высокая отключающая способность (100 кА) — подходит для мест с большими токами КЗ, например, рядом с трансформаторными подстанциями.
• Индикация причины отключения — экономит время при диагностике отказов.
• Поддержка моторного привода — позволяет интегрировать устройство в автоматизированные системы управления.

Ограничения применения

• Не предназначена для установки вне закрытых щитов — IP30 не защищает от влаги и пыли.
• Требуется жёсткая фиксация на монтажной плате — нельзя использовать на гибких или вибрирующих поверхностях без демпферов.
• Отсутствие вспомогательных контактов — для сигнализации состояния потребуется внешнее решение.
• Не подходит для частотного регулирования — не рассчитан на работу с импульсными токами от преобразователей частоты без дополнительных фильтров.

Примеры использования

• Щитовая автоматики на заводе — защита главного входа 400 В, питание группы станков.
• Централизованное управление насосными станциями — отключение при скачке тока перед повреждением двигателя.
• Промышленные печи и сушильные камеры — защита от перегрева и КЗ в трёхфазной сети 690 В.
• Системы освещения больших объектов — когда нагрузка превышает 300 А и нужна точная настройка порога срабатывания.

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки диапазону настройки (160–400 А). Не превышайте 400 А даже временно — это вызовет преждевременный износ.
• При использовании моторного привода убедитесь, что он совместим с сериями Averes — не все приводы подходят.
• При монтаже соблюдайте рекомендованный момент затяжки болтов — слабое крепление вызывает нагрев, слишком сильное — повреждает клеммы.
• Если система часто срабатывает — проверьте баланс нагрузки по фазам. Неравномерная нагрузка может вызывать ложные срабатывания даже при нормальном суммарном токе.
• Для удобства сервиса храните запасной расцепитель того же типа — замена занимает менее 10 минут.
