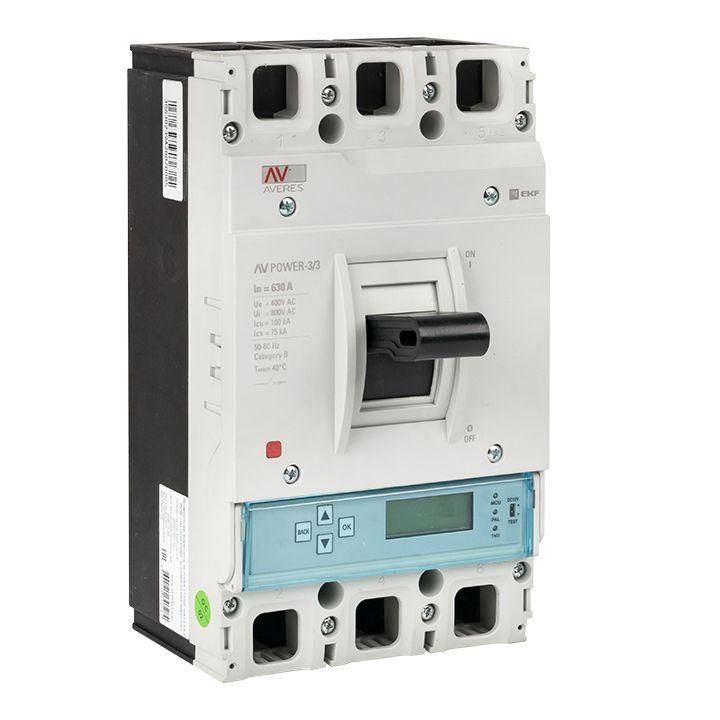

Автоматический выключатель AV POWER-3/3 630А 100кА ETU6.0 EKF - это трёхполюсное коммутационное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и надёжная работа при больших токах. Модель из серии Averes совмещает прочную конструкцию с гибкостью настройки защиты.

Назначение и область применения

AV POWER-3/3 630А 100кА ETU6.0 EKF предназначен для автоматического отключения электрической цепи при превышении допустимых значений тока - как при длительной перегрузке, так и при внезапном коротком замыкании. Подходит для защиты силовых линий в промышленных системах: питание крупного оборудования, конвейеров, насосных станций, компрессоров, а также в качестве главного автомата в распределительных щитах средней и большой мощности.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до 100 тысяч ампер.
• Номинальное напряжение: 400–690 В - работает в сетях переменного тока с этим диапазоном напряжений, включая промышленные 400 В и 690 В.
• Тип расцепителя: Электронный ETU6.0 - обеспечивает точную и настраиваемую защиту, отличается от классических термомагнитных расцепителей.
• Диапазон настройки защиты от перегрузки: 252–630 А - можно задать порог срабатывания при перегрузке в этом интервале, что удобно для адаптации под конкретную нагрузку.
• Диапазон срабатывания при КЗ: 1260–8820 А - настраивается уровень реакции на сверхтоки короткого замыкания, соответствует требованиям координации защиты.
• Степень защиты IP30: Защита от доступа к опасным частям предметами более 2,5 мм, но не защищён от пыли и воды - требует установки внутри закрытого шкафа.
• Моторный привод: Есть - возможность подключения внешнего привода для дистанционного включения/выключения.
• Способ монтажа: На монтажную плату - крепится к жёсткой поверхности через отверстия, не является DIN-рейкой.
• Подключение: Болтовое - провода зажимаются болтами, требует качественного затягивания.
• Индикация: Указатель расцепления - визуально показывает причину отключения (перегрузка или КЗ).
• Привод: Ручной рычажковый - управление осуществляется вручную, положение рычага указывает состояние (вкл/выкл/расцеплен).

Совместимость и монтаж

AV POWER-3/3 630А 100кА ETU6.0 EKF имеет унифицированное основание, совместимое с другими расцепителями серии Averes - можно заменить ETU6.0 на другой тип (например, термомагнитный или с защитой от утечек), не меняя сам аппарат. Для монтажа требуется жёсткая металлическая плита или рама, обеспечивающая механическую устойчивость. Болтовые клеммы рассчитаны на медные многожильные или одножильные провода сечением, соответствующее 630 А - рекомендуется использовать кабели сечением не менее 185 мм2. Перед подключением проверьте момент затяжки болтов согласно документации производителя - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для низковольтных выключателей. Наличие индикатора расцепления и надёжной системы отключения гарантирует безопасность обслуживающего персонала. Однако IP30 не обеспечивает защиту от пыли и влаги - использование вне герметичных шкафов запрещено. Моторный привод требует отдельного питания и контроля, чтобы исключить случайное срабатывание.

Преимущества

• Высокая отключающая способность (100 кА) - подходит для сложных промышленных сетей с большими токами КЗ.
• Гибкость настройки - можно точно задать пороги перегрузки и КЗ под реальную нагрузку, снижая риск ложных срабатываний.
• Возможность замены расцепителя - позволяет модернизировать защиту без замены всего аппарата.
• Наличие моторного привода - даёт возможность удалённого управления, важное для автоматизированных систем.
• Ясная индикация состояния - легко определить причину отключения, ускоряет диагностику.

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специальной монтажной платы, увеличивает время сборки шкафа.
• IP30 - нельзя применять во влажных, пыльных или открытых помещениях без дополнительной защиты.
• Требуется профессиональный монтаж - болтовое подключение и настройка расцепителя нуждаются в опыте и инструменте.
• Не имеет вспомогательных контактов - невозможно подключить сигнализацию или блокировки без внешних решений.
• Напряжение выше 690 В не допускается - не используется в высоковольтных системах.

Примеры использования

• Главный автомат в распределительном щите цеха с несколькими станками суммарной мощностью около 400 кВт.
• Защита питающей линии к компрессорной станции с током потребления 580 А.
• Щит управления конвейерной линией в пищевой промышленности, где важно предотвращать аварийные остановки.
• Система питания насосной группы в водоканале, где требуется точная настройка времени срабатывания при перегрузках.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - это ключевые факторы долговечности контакта.
• Настройку расцепителя ETU6.0 выполняйте после подключения нагрузки, используя тестовый ток - не доверяйте заводским значениям без проверки.
• Если нужна сигнализация о срабатывании - добавьте внешнее реле или модуль, поскольку в модели нет вспомогательных контактов.
• При использовании моторного привода убедитесь, что источник питания привода стабилен и имеет защиту от скачков напряжения.
• Регулярно осматривайте контакты и механизм - даже при правильной эксплуатации через 3–5 лет возможен износ, особенно при частых операциях включения/отключения.
