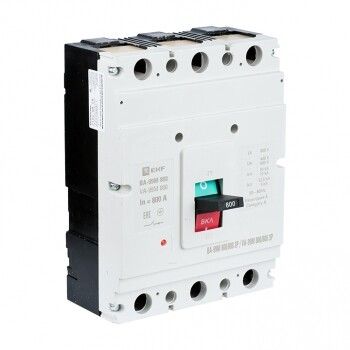

Выключатель автоматический ВА-99М 800/630А 3P 35кА PROxima | mccb99-800-630m EKF

Автоматический выключатель ВА-99М 800/630А 3P 35кА от EKF - надёжное коммутационное устройство для защиты силовых цепей до 630 А в промышленных установках. Выполнен в компактном моноблоке с моторным приводом и термомагнитной защитой, соответствует требованиям к безопасности и долговечности. Артикул mccb99-800-630m.

Назначение и область применения

Выключатель ВА-99М 800/630А 3P 35кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах промышленного оборудования: станках, конвейерах, насосных станциях, системах вентиляции и других объектах с высокими токовыми нагрузками. Устройство обеспечивает безопасную коммутацию и автоматическое отключение при аварийных ситуациях.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Диапазон настройки защиты от перегрузки: 630 А - тепловой расцепитель срабатывает при длительном превышении номинала;
• Диапазон регулировки расцепителя короткого замыкания: 6300 А - магнитный расцепитель срабатывает при кратковременных скачках тока, в 10 раз превышающих номинал;
• Тип расцепителя: термомагнитный - сочетает защиту от перегрузки (тепловой) и от КЗ (магнитный);
• Номинальное напряжение: 400–690 В - работает в сетях переменного тока среднего и высокого класса напряжения;
• Моторный привод: да - позволяет управлять выключателем дистанционно через внешний привод;
• Способ монтажа: монтажная плата - устанавливается на жёсткую поверхность с креплением болтами;
• Тип подключения: болтовое - входные и выходные провода фиксируются гайками, требуют точного момента затяжки;
• Степень защиты IP30 - предохраняет от доступа пальцев и предметов >2,5 мм, но не защищена от воды и пыли;
• Индикатор отключения и указатель расцепления: да - визуально показывают состояние устройства (включён / отключён / сработал);
• Гарантийный срок: 84 месяца - подтверждает высокую надёжность сборки и материалов;
• Конструкция: комплектное устройство в корпусе - все элементы собраны в одном герметичном модуле, не требует дополнительной сборки.

Совместимость и монтаж

Выключатель ВА-99М 800/630А 3P 35кА устанавливается на монтажную плату с помощью болтовых соединений. Для правильного монтажа необходимо:

• Обеспечить жёсткое крепление к металлической или прочной неметаллической основе;
• Соблюдать рекомендованное усилие затяжки болтов - переусилие может повредить контактные площадки;
• Подключать провода сечением, соответствующим току 630 А (обычно 1×185–2×120 мм2 медный кабель);
• Не использовать в условиях повышенной влажности или запылённости - IP30 не обеспечивает защиту от жидкости и пыли;
• Моторный привод подключается отдельно - требуется источник питания 24 В или 220 В переменного тока, согласно документации EKF.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция корпуса изготовлена из самозатухающей термостойкой пластмассы, что исключает распространение пламени при перегреве. Наличие индикатора положения и указателя расцепления снижает риск ошибочного включения при обслуживании.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных систем с большими токами КЗ;
• Термомагнитный расцепитель - двойная защита: от длительной перегрузки и внезапного КЗ;
• Моторный привод - возможность удалённого управления, важна для автоматизации и дистанционного контроля;
• Компактный моноблок - не требует сборки, готов к установке сразу после доставки;
• Долгий гарантийный срок (7 лет) - подтверждает качество производства и материалы;
• Чёткая визуальная индикация состояния - минимизирует человеческий фактор при диагностике.

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или агрессивными средами - степень защиты IP30 недостаточна;
• Не предназначен для частого ручного включения/выключения - рассчитан на нормальные рабочие циклы, не на частые операции;
• Не имеет переключающих контактов - нельзя использовать как переключатель или разъединитель;
• Требует профессионального монтажа - неправильно затянутые болты вызывают нагрев и отказ;
• Не совместим с системами низкого напряжения ниже 400 В - минимальное рабочее напряжение 400 В.

Примеры использования

• Защита главного ввода в промышленном распределительном щите 630 А;
• Коммутирование и защита крупных двигателей (например, 315 кВт) на заводе;
• Централизованное управление питанием группы станков через моторный привод;
• Щиты автоматического ввода резерва (АВР) в энергообеспечении производственных линий.

Практические советы

• Перед первым включением проверьте механическое перемещение рычага - он должен двигаться свободно, без заеданий;
• Используйте тестовую кнопку перед вводом в эксплуатацию - она имитирует срабатывание расцепителя, проверяя целостность системы;
• При использовании моторного привода убедитесь, что его тип (24 В DC / 220 В AC) совпадает с вашим источником;
• При замене старого автомата - сравните посадочные размеры и расположение болтовых выводов; ВА-99М имеет стандартизированную форму, совместимую с аналогами EKF PROxima;
• Не открывайте крышку во время работы - даже при отключенном состоянии внутри остаётся опасное напряжение.
