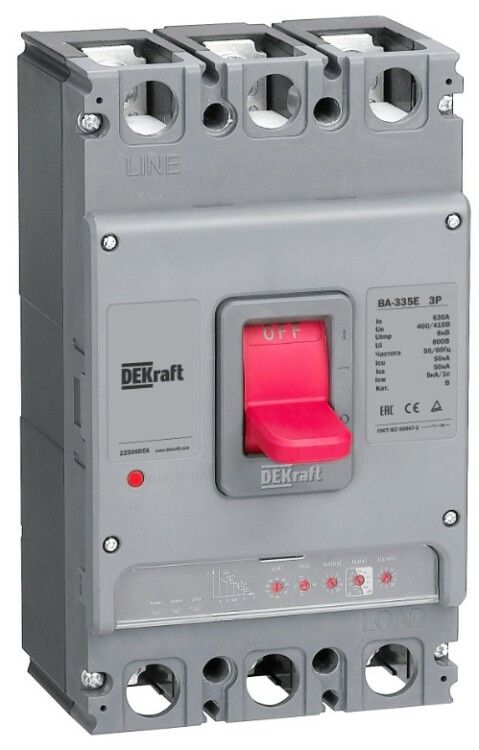

Выключатель автоматический силовой трехполюсный с электронным расцепителем 400А 50кА ВА-335E - 22504DEK APC

Силовой автоматический выключатель с электронным расцепителем 3 полюсный 400А 50кА ВА-335E от DEKraft предназначен для защиты электрических сетей от перегрузок, коротких замыканий и аварийных режимов. Модель ВА-335E используется в промышленных распределительных щитах с высокими требованиями к надежности и точности отключения.

Назначение и область применения

Силовой автоматический выключатель с электронным расцепителем 3 полюсный 400А 50кА ВА-335E применяется для защиты мощных нагрузок в промышленных объектах: на производствах, в энергообъектах, на конвейерах, насосных станциях и других системах с высокой токовой нагрузкой. Подходит для установки в главных распределительных щитах, где требуется точная настройка порогов отключения и диагностика состояния сети.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 415 В (максимальное)
• Номинальный ток: 400 А
• Номинальная отключающая способность: 50 кА - способен безопасно отключить максимальный ток короткого замыкания в условиях высокой мощности сети
• Количество полюсов: 3 - защищает три фазы одновременно
• Тип расцепителя: электронный - обеспечивает точную, программируемую защиту по току и времени, отличается от тепловых аналогов более гибкими настройками
• Категория применения: B - предназначены для защиты оборудования с высокой начальной импульсной нагрузкой, например, двигателей и преобразователей частоты
• Ударная прочность изоляции (Uimp): 8 кВ - выдерживает кратковременные скачки напряжения
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри закрытых шкафов
• Способ монтажа: монтажная плата - устройство крепится на специальную платформу или DIN-рейку через механический фиксатор
• Тип подключения: болтовое - провода фиксируются болтами, обеспечивают надежный контакт при больших токах
• Индикация расцепления: да - световая сигнализация показывает причину отключения (перегрузка, КЗ и др.)
• Привод: ручной - управление осуществляется рычагом, без автоматического привода по умолчанию
• Моторный привод: опционально - можно заказать дополнительно для удаленного управления
• Индикатор отключения: возможно установить - позволяет визуально определить состояние контактов даже при закрытом шкафе

Совместимость и монтаж

Силовой автоматический выключатель с электронным расцепителем 3 полюсный 400А 50кА ВА-335E рассчитан на установку на монтажную плиту или DIN-рейку соответствующего типа. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки болтов (не указано в данных - следует свериться с руководством производителя). Устройство имеет межфазные перегородки в комплекте - они предотвращают пробой между фазами при КЗ. Подключение выполняется только при отключенном питании. Электронный расцепитель требует питания от сети - он работает от самой защищаемой цепи, внешнего источника не нужен.

Безопасность и стандарты

Силовой автоматический выключатель с электронным расцепителем 3 полюсный 400А 50кА ВА-335E соответствует требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция обеспечивает эффективное гашение дуги, что снижает риск возгорания. Наличие индикации расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения, не вскрывая шкаф.

Преимущества

• Электронный расцепитель позволяет точно задавать времятоковые характеристики - адаптировать защиту под конкретную нагрузку
• Широкий диапазон рабочих температур - работает в суровых условиях, включая холодные помещения
• Поддержка трёх дополнительных модулей - возможность добавить коммуникационные интерфейсы, AUX-контакты, блокировки
• Литой корпус - повышенная механическая прочность и долговечность
• Встроенный индикатор состояния - экономит время при диагностике отказов

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 исключает использование вне герметичных шкафов
• Требуется стабильное питание для работы электронного расцепителя - при полном отключении сети индикация и некоторые функции теряются
• Не подходит для бытовых сетей - слишком высокие токи и сложность настройки делают его избыточным для жилищного использования
• Не имеет встроенного моторного привода - для дистанционного управления требуется дополнительная покупка и монтаж

Примеры использования

• Главный входной автомат в промышленном распределительном щите 400 В
• Защита частотного преобразователя на конвейере
• Щит питания группы мощных насосов на водоканале
• Распределительный пункт на заводе с высокой плотностью нагрузки

Практические советы

• Перед установкой проверьте соответствие посадочных размеров монтажной платы - модель ВА-335E требует точного совпадения с крепёжными отверстиями
• При настройке электронного расцепителя используйте программное обеспечение производителя - уставка по току должна быть выше пускового тока нагрузки, но ниже допустимого нагрева кабеля
• Обязательно используйте межфазные перегородки - они снижают риск эскалации КЗ между фазами
• Для систем с частыми отключениями рекомендуется установить индикатор отключения - это ускоряет поиск неисправности
• При использовании моторного привода убедитесь, что источник питания для него согласован с основной сетью - не допускается подключение от сторонних источников без согласования
