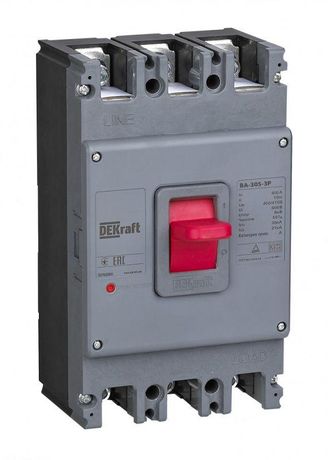

Выключатель автоматический для защиты двигателя 3п 400А 50кА ВА-305 DEKraft 22822DEK APC

Автоматический выключатель ВА-305 от DEKraft - трёхполюсный силовой аппарат с номинальным током 400 А и отключающей способностью 50 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Моторный привод и встроенные расцепители обеспечивают надёжную работу в системах управления промышленного оборудования.

Назначение и область применения

Автоматический выключатель ВА-305 применяется для защиты электродвигателей в промышленных установках, где требуется точная и быстрая отсечка аварийных токов. Устройство используется в составе шкафов распределительных устройств (ВРУ), главных распределительных щитов (ГРЩ) и других силовых цепях. Подходит для монтажа на предприятиях машиностроения, химической, пищевой и транспортной отраслей, а также в системах с частыми пусками двигателей.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Номинальное напряжение: 400–415 В - рассчитан на работу в сетях переменного тока с напряжением до 415 В;
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двойную защиту: мгновенную отсечку при КЗ и задержанное отключение при длительной перегрузке;
• Тип привода: моторный - позволяет дистанционно включать и отключать выключатель через внешний сигнал;
• Конструктивное исполнение: встроенное - предназначен для установки внутрь шкафа, без корпуса снаружи;
• Способ монтажа: встраиваемый - закрепляется внутри панели, не требует внешнего кожуха;
• Тип крепления: болтовое - фиксируется на DIN-рейке или плите с помощью болтов, не подходит для защёлкивающегося монтажа;
• Тип управления: рычаг - ручное управление доступно через механический рычаг на лицевой стороне;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не защищён от пыли и влаги - требует установки в герметичном шкафу;
• Указатель расцепления: да - визуально показывает причину отключения (тепловой или электромагнитный расцепитель).

Совместимость и монтаж

Выключатель ВА-305 совместим со всеми стандартными шкафами и панелями, соответствующими требованиям IEC 60947-2. Для монтажа необходима подготовка отверстия в стенке шкафа под габариты аппарата. Болтовое крепление требует предварительного сверления отверстий и использования крепёжных элементов M8–M10. Моторный привод подключается к внешней цепи управления 24 В DC / 220 В AC - необходимо предусмотреть выводы для сигнальных проводов. Установка возможна только в вертикальном положении +-15°. Не допускается монтаж в местах с высокой вибрацией без демпферов.

Безопасность и стандарты

Автоматический выключатель ВА-305 соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Наличие указателя расцепления и двухступенчатой защиты снижает риск возгорания и повреждения оборудования. Сертифицирован для работы в условиях промышленной среды с температурой от -25C до +40C.

Преимущества

• Двухступенчатая защита (электромагнитная + тепловая) минимизирует ложные срабатывания и гарантирует отключение при реальных авариях;
• Моторный привод позволяет интегрировать выключатель в системы автоматизации без необходимости ручного воздействия;
• Индикация причины отключения ускоряет диагностику отказов и снижает время простоя;
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при крупных КЗ в мощных сетях;
• Совместимость с серией ВА-300М позволяет легко заменить аналогичные модели без переделки шкафа.

Ограничения применения

• Не предназначен для установки вне закрытых шкафов из-за низкой степени защиты IP20 - запрещено использование во влажных, пыльных или открытых зонах;
• Моторный привод требует наличия внешнего источника питания и управляющих сигналов - без них функция дистанционного управления недоступна;
• Не имеет встроенного термического расцепителя с регулировкой - настройка тока срабатывания невозможна, выбирать модель следует исходя из нагрузки двигателя;
• Подходит только для трёхфазных двигателей - не может использоваться в однофазных цепях;
• Не рекомендован для частых операций включения/выключения более 10 раз в час - это сокращает срок службы контактов.

Примеры использования

• Защита насосов в системах водоснабжения и канализации;
• Контроль приводов конвейеров на заводах по переработке продуктов;
• Обеспечение безопасности вентиляторов и компрессоров в HVAC-системах;
• Отключение больших станков с ЧПУ при перегреве или скачке тока;
• Вводные автоматы в ГРЩ промышленных цехов с несколькими двигателями.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (ток потребления) значению 400 А - если двигатель работает на 320 А, этот выключатель подходит; если выше - нужен другой типоразмер;
• При подключении моторного привода используйте экранированные кабели для уменьшения помех от частотных преобразователей;
• Убедитесь, что посадочное отверстие в шкафу точно соответствует габаритам ВА-305 - нестандартные размеры могут затруднить монтаж;
• После монтажа протестируйте работу рычага и моторного привода отдельно - проверьте, что указатель расцепления срабатывает при имитации перегрузки;
• Регулярно осматривайте контактные группы - при частых пусках возможен нагар, особенно в условиях повышенной влажности внутри шкафа.
