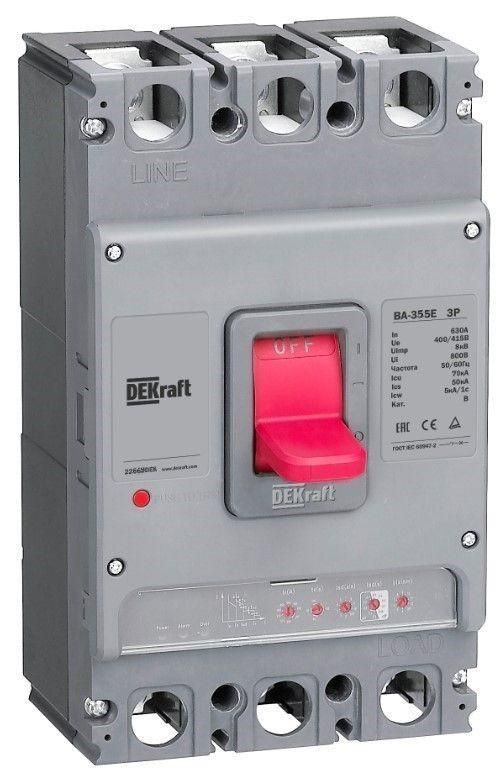

Выключатель автоматический силовой 3п 400А 70кА ВА-355E электрон. расцеп. DEKraft 22667DEK APC

Автоматический выключатель силовой 3-полюсный 400А 70кА с электронным расцепителем ВА-355E от DEKraft предназначен для надёжной защиты и управления мощными электрическими цепями в промышленных распределительных системах. Этот аппарат обеспечивает точную настройку параметров срабатывания и совместим с высоконагруженными объектами - от заводских линий до крупных распределительных щитов.

Назначение и область применения

Автоматический выключатель ВА-355E используется в трёхфазных сетях переменного тока до 415 В для ввода и распределения электроэнергии. Он защищает оборудование от перегрузок и токов короткого замыкания. Применяется в промышленных распределительных устройствах, на входе в цеха, в системах питания насосных станций, конвейеров, компрессоров и других мощных потребителей.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 400 А
• Кратковременная отключающая способность: 70 кА
• Тип расцепителя: электронный
• Рабочее напряжение: до 415 В AC
• Серия: ВА-350Е
• Производитель: DEKraft (SE)

Электронный расцепитель позволяет задавать пороги срабатывания по току и времени, что даёт возможность точно адаптировать защиту под конкретную сеть. Отличается от тепловых аналогов возможностью гибкой настройки и диагностики состояния цепи.

Совместимость и монтаж

ВА-355E монтируется в шкафы распределительных устройств с соответствующим креплением на DIN-рейке. Для установки требуется свободное место вокруг аппарата для теплоотвода. Подключение проводов выполняется через верхние/нижние зажимы - важно соблюдать момент затяжки, указанный в руководстве производителя. Электронный модуль требует подключения внешнего источника питания (обычно 24 В DC или 230 В AC), который необходимо предусмотреть при проектировании системы.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для автоматических выключателей низкого напряжения. Обеспечивает классическую селективность с нижестоящими устройствами благодаря регулируемой времятоковой характеристике. Конструкция исключает самопроизвольное срабатывание при вибрациях и перепадах температур в пределах рабочего диапазона.

Преимущества

• Гибкая настройка токовых и временных уставок - можно добиться селективности даже в сложных многоуровневых сетях.
• Высокая коммутационная способность (70 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторами.
• Электронный расцепитель - позволяет получать информацию о причинах отключения, вести учёт аварийных событий.
• Устойчивость к перегреву и механическим воздействиям - рассчитан на длительную работу в условиях производства.

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только переменный ток до 415 В.
• Требует внешнего источника питания для электронного расцепителя - без него функции защиты не работают.
• Не рекомендован для частого включения/выключения (не является контактором); оптимально для основной защиты, а не для оперативного управления.
• Масса и габариты велики - требуют прочного крепления и достаточного места в шкафу.

Примеры использования

• Главный ввод в промышленном цехе с несколькими МПС и двигателями суммарной мощностью более 200 кВт.
• Защита питающей линии к насосной станции водоснабжения с частотными преобразователями.
• Распределительный щит на элеваторе или хлебозаводе, где важна селективность с нижестоящими автоматами 100–250 А.

Практические советы

• Перед установкой проверьте расчётный ток КЗ в месте монтажа - он не должен превышать 70 кА.
• Настройте уставки расцепителя после завершения всех соединений и запуска нагрузки - используйте данные реальной работы сети.
• Обязательно подключите питание к электронному модулю; без него выключатель будет работать только как обычный рубильник без защиты.
• Избегайте установки в местах с повышенной влажностью или прямым попаданием воды - серия ВА-350Е не имеет специальной IP-защиты, указанной в документации.
• При замене старого автомата сверьте посадочные размеры и тип крепления - ВА-355E может отличаться от моделей других производителей.
