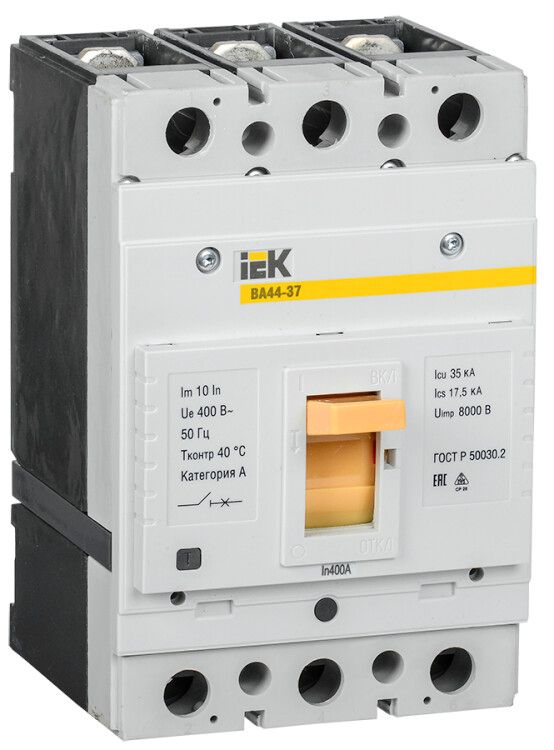

Автоматический выключатель ВА44-37 3Р 400А 35кА IEK - SVA4410-3-0400-35

Автоматический выключатель 3-полюсный 400А 35кА ВА44-37 от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство втычного исполнения подходит для установки в щитах с монтажными элементами и применяется в промышленных системах с токами до 400 А. Артикул sva4410-3-0400-35 соответствует серии ВА44.

Назначение и область применения

Автоматический выключатель 3-полюсный 400А 35кА ВА44-37 защищает трёхфазные сети от аварийных ситуаций: перегрузки, короткого замыкания и снижения напряжения ниже допустимого уровня. Также он позволяет вручную или с помощью моторного привода коммутировать нагрузку - включать и отключать цепь при необходимости. Применяется в распределительных щитах промышленных объектов: на входе в цеха, у крупных двигателей, конвейеров, насосных станций и других мощных потребителей с током до 400 А.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальная отключающая способность: 35 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать.
• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В между фазами (трёхфазные системы 380–400 В).
• Тип расцепителя: электромагнитный - обеспечивает быстрое отключение при КЗ, без регулировки порога срабатывания.
• Диапазон настройки защиты от перегрузки: 4000 А - указывает на предельную возможную настройку теплового расцепителя; фактическая настройка осуществляется в пределах 400 А (фиксированная, не регулируемая).
• Конструкция: встраиваемое устройство втычного исполнения - монтируется в специальные направляющие, не требует болтового крепления.
• Привод: ручной и моторный - можно управлять вручную рычагом или удалённо через внешний моторный привод (не в комплекте).
• Способ монтажа: на DIN-рейку - совместим с типичными монтажными элементами в щитах.
• Подключение силовой цепи: винтовое - зажимы для кабеля фиксируются винтами, требуют затяжки моментом, указанном в инструкции.
• Степень защиты IP30 - защищено от доступа пальцев и предметов более 2,5 мм, но не защищено от пыли и воды.
• Защита по минимальному напряжению: да - автоматически отключается при падении напряжения ниже установленного порога, предотвращая самозапуск оборудования после восстановления питания.
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 400А 35кА ВА44-37 устанавливается на стандартную DIN-рейку шириной 35 мм. Его втычное исполнение позволяет легко вставлять и извлекать устройство без демонтажа проводов - достаточно отсоединить шины и потянуть за ручку. Подключение силовых кабелей выполняется через винтовые зажимы: рекомендуется использовать медные жилы сечением до 95 мм2. Для работы с моторным приводом требуется отдельно приобрести и смонтировать приводной модуль, совместимый с серией ВА44. Наличие нулевых вспомогательных контактов исключает возможность сигнализации состояния (вкл/выкл) без внешних решений.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 400А 35кА ВА44-37 соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие европейским стандартам IEC 60947-2. Сертифицирован для использования в промышленных электроустановках. Защита от минимального напряжения и высокая отключающая способность (35 кА) обеспечивают надёжность в условиях нестабильной сети. Однако степень защиты IP30 требует установки внутри закрытых щитов - использование вне корпуса запрещено.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторами.
• Втычное исполнение - ускоряет замену устройства без отключения всей линии.
• Функция защиты от минимального напряжения - предотвращает опасный самозапуск оборудования после аварийного отключения.
• Моторный привод - позволяет реализовать дистанционное управление в составе АСУ ТП.
• Долгий срок службы (15 лет) - снижает частоту обслуживания и замены.

Ограничения применения

• Не подходит для установки на открытом воздухе или во влажных помещениях - IP30 не обеспечивает защиту от пыли и влаги.
• Отсутствие вспомогательных контактов - нельзя подключить сигналы состояния без дополнительных реле.
• Нестандартный диапазон настройки перегрузки - защита от перегрузки фиксирована на 400 А, невозможно изменить порог срабатывания.
• Требуется точная затяжка винтов - слабый контакт вызывает нагрев, перегрев - риск выхода из строя.
• Не предназначен для домашнего использования - слишком большой ток и отсутствие функций, нужных для квартирных сетей.

Примеры использования

• Главный ввод в промышленный щит с нагрузкой до 400 А.
• Защита питающей линии для группы асинхронных двигателей суммарной мощностью ~160 кВт.
• Коммутация и защита конвейерной линии в пищевой или химической промышленности.
• Щиты на подстанциях малой мощности, где необходима надёжная защита от КЗ и просадок напряжения.

Практические советы

• Перед монтажом проверьте сечение кабеля - для 400 А используйте медные жилы минимум 95 мм2, лучше 120 мм2 для долговечности.
• Обязательно затягивайте винтовые зажимы с усилием, указанным в документации IEK - пере- или недо-затяжка приводят к отказам.
• Если нужна сигнализация состояния, установите отдельное реле контроля положения или выберите модель с вспомогательными контактами.
• Для дистанционного управления подберите моторный привод серии МП-ВА44 - совместим с этим выключателем.
• Не устанавливайте в щиты без крышки - IP30 не защищает от попадания сторонних предметов и пыли.
• Проверяйте наличие сертификатов и клейма IEK перед покупкой - артикул sva4410-3-0400-35 должен точно совпадать с данными на бирке.
