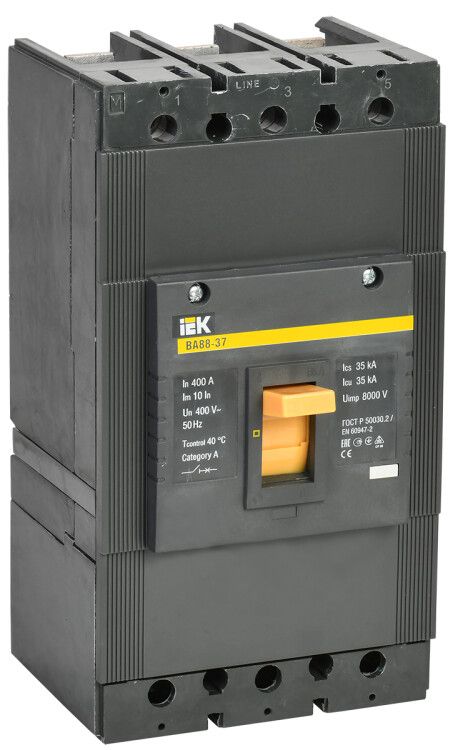

Автоматический выключатель ВА88-37 3Р 400А 35кА - SVA40-3-0400 IEK

Автоматический выключатель 3-полюсный 400А 35кА ВА88-37 от IEK предназначен для защиты промышленных электрических сетей от перегрузок, коротких замыканий и просадок напряжения. Модель ВА88-37 с номиналом 400 А и отключающей способностью 35 кА обеспечивает надёжную работу в жестких условиях эксплуатации, особенно там, где важна компактность и возможность удалённого управления.

Назначение и область применения

Автоматический выключатель 3-полюсный 400А 35кА ВА88-37 используется в промышленных электроустановках с переменным током до 400 В. Он защищает оборудование от повреждений при перегрузках, коротких замыканиях и значительном снижении напряжения. Также служит для ручного и дистанционного включения/отключения нагрузки. Подходит для монтажа в распределительных щитах промышленных объектов: заводов, цехов, насосных станций, конвейерных линий.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА
• Тип расцепителя: электромагнитный + тепловой
• Уставка магнитного расцепления: 10 × In (4000 А)
• Род тока: переменный (AC)
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, умеренно влажный климат)
• Способ монтажа: на монтажную плату (не на DIN-рейку)
• Подключение силовой цепи: винтовые зажимы
• Привод: ручной рычажковый + моторный привод (возможно дистанционное управление)
• Наличие расцепителя минимального напряжения: да (отключается при падении напряжения ниже установленного порога)
• Срок службы: 15 лет
• Соответствие стандартам: ГОСТ Р 50030.2, ТУ 3422-001 П18461115-2009

Совместимость и монтаж

Автоматический выключатель 3-полюсный 400А 35кА ВА88-37 имеет стационарную конструкцию и монтируется исключительно на монтажную плату - не совместим с DIN-рейкой. Для установки требуется подготовить отверстия под крепёж и обеспечить достаточное пространство вокруг устройства для теплоотвода. Винтовое подключение требует точного затягивания клемм с соблюдением усилия, указанного в руководстве. Моторный привод и расцепитель минимального напряжения подключаются через внешние цепи управления - необходимо предусмотреть питание для них (обычно 24–230 В AC/DC).

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Защита IP30 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги - применение допускается только в закрытых, сухих помещениях. Расцепители обеспечивают двухступенчатую защиту: тепловой - против длительных перегрузок, электромагнитный - против КЗ с множителем 10×In. Наличие расцепителя минимального напряжения повышает безопасность оборудования при аварийных провалах сети.

Преимущества

• Компактные габариты - на 10–20% меньше, чем у аналогов от других отечественных производителей, что экономит место в щитах.
• Встроенный моторный привод позволяет управлять выключателем дистанционно - удобно для автоматизированных систем.
• Расцепитель минимального напряжения защищает оборудование от запуска при низком напряжении, что предотвращает выход из строя двигателей и контроллеров.
• Долгий срок службы - 15 лет - при условии соблюдения режимов эксплуатации.
• Надёжная механическая конструкция с винтовыми зажимами - устойчив к вибрациям и высоким токовым нагрузкам.

Ограничения применения

• Не применяется в открытых или влажных помещениях - степень защиты IP30 не защищает от воды и пыли.
• Не монтируется на DIN-рейку - требует фиксации на плате, что усложняет замену и обслуживание.
• Номинальный ток 400 А - не подходит для бытовых или малых коммерческих объектов; избыточен для нагрузок менее 100–150 А.
• Требуется внешнее питание для работы моторного привода и расцепителя минимального напряжения - без него эти функции не работают.
• Уставка магнитного расцепления фиксирована на 10In - нельзя регулировать чувствительность к КЗ.

Примеры использования

• Защита главного ввода на промышленном предприятии с мощностью до 250 кВт.
• Отключение крупного двигателя (например, компрессора или насоса) при падении напряжения ниже 70%.
• Централизованное управление группой оборудования через один выключатель с моторным приводом.
• Щитовые комнаты на заводах, где важно минимизировать занимаемое пространство.

Практические советы

• При проектировании щита учтите, что ВА88-37 не крепится на DIN-рейку - используйте металлическую или пластиковую плату с отверстиями под болты.
• Для моторного привода и расцепителя минимального напряжения предусмотрите отдельный источник питания - лучше использовать стабилизированный блок 24 В DC.
• Проверьте соответствие сечения кабеля и номинала автомата - для 400 А рекомендуются медные кабели сечением не менее 150–185 мм2.
• При использовании в вибрационных средах (станки, конвейеры) дополнительно закрепите кабели хомутиками, чтобы не нагружать винтовые зажимы.
• Не забудьте проверить наличие сертификатов соответствия перед монтажом - особенно для объектов с повышенными требованиями к безопасности.
