Дополнительный контакт ДК-250(400)А - SVA30D-DK-1 IEK

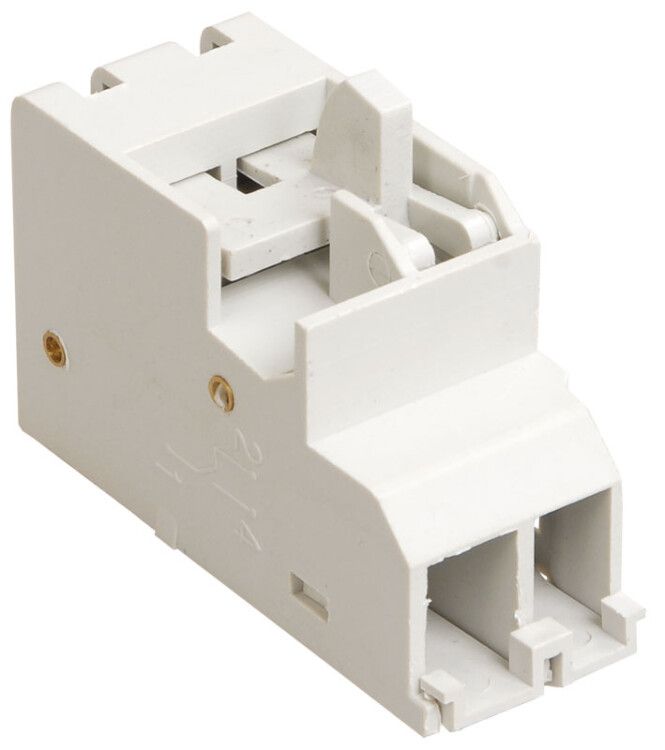

Дополнительный контакт ДК-250(400)А от IEK (ИЭК) - это компонент для передачи сигнала о состоянии силового автомата: включен или отключен. Артикул sva30d-dk-1 совместим с модульными автоматическими выключателями серии KARAT и используется там, где нужен контроль за работой оборудования без прямого доступа к основным цепям.

Назначение и область применения

Дополнительный контакт ДК-250(400)А служит для передачи информации о положении силовых контактов автоматического выключателя - включён он или отключён. Это позволяет управлять световой индикацией, сигналами на панели управления, системами аварийного оповещения или логикой автоматизации. Применяется в паре с модульными автоматами серии KARAT, установленными в распределительных щитах.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях до этого значения, включая бытовые и промышленные сети 220–380 В.
• Номинальный коммутируемый ток: 10 А - способен безопасно переключать нагрузки до 10 ампер переменного тока.
• Род тока: переменный (AC) - не предназначена для постоянного тока.
• Количество переключающих контактов: 1 - один замыкающий/размыкающий элемент, работающий одновременно с главным автоматом.
• Нормально открытых контактов (НО): 0 - контакт не имеет состояния “по умолчанию”, он активируется только при перемещении силовых контактов автомата.
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускает температуры от −40C до +40C и повышенную влажность.
• Вид привода: ручной - управление происходит механически через связь с автоматическим выключателем; самостоятельная кнопка отсутствует.

Совместимость и монтаж

Дополнительный контакт ДК-250(400)А устанавливается исключительно на модульные автоматические выключатели серии KARAT от IEK. Монтаж выполняется путём фиксации на боковой поверхности автомата - специальный зажим обеспечивает надёжное соединение без инструментов. Подключение проводов осуществляется к клеммам на корпусе контакта. Кабель сечением до 2,5 мм2 рекомендован для подключения сигнальных цепей. Направление установки важно: контакт должен плотно защёлкиваться, чтобы избежать потери связи с механизмом автомата.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-5-1. Соответствие гарантирует электробезопасность, термическую стойкость и долговечность при работе в штатном режиме. Сертифицирован для использования в электроустановках до 1000 В AC.

Преимущества

• Простая и надёжная механическая связь с автоматом - минимум отказов.
• Не требует внешнего питания - работает за счёт движения механизма автомата.
• Стандартный форм-фактор - легко заменить аналогичным устройством при необходимости.
• Поддерживается всей серией KARAT - совместим с большинством моделей от IEK.

Ограничения применения

• Не применяется с автоматами других серий - даже если они имеют похожую форму, точное соответствие необходимо.
• Не подходит для работы с постоянным током - использование в DC-цепях вызывает дугу и выход из строя.
• Запрещено использовать вне помещений или в условиях высокой запылённости - класс защиты IP20 не предполагает защиту от воды и пыли.
• Не предназначен для частого ручного воздействия - привод только механический, от автомата.

Примеры использования

• Сигнализация включения насоса на панели управления водонасосной станции.
• Индикация “работа” на щите HVAC - горит лампа, когда автомат включён.
• Подключение к PLC для регистрации состояния станка: “выкл.” = авария, “вкл.” = готов к работе.
• Автоматическая блокировка другого оборудования, пока основной автомат не включён.

Практические советы

• Выбирая ДК-250(400)А, проверьте модель автомата - он должен быть из серии KARAT, иначе контакт не защёлknется.
• При подключении используйте цветную маркировку проводов: красный - “включено”, синий - “ноль”. Так проще диагностировать проблему.
• Не затягивайте клеммы слишком сильно - можно повредить пластиковую часть контакта.
• Если требуется инвертирование сигнала (например, “вкл.” = 0), используйте дополнительное реле - сам контакт не меняет тип контакта.
• Проверяйте состояние после монтажа: медленно переведите автомат в положение ON/OFF - слышно ли щелчок? Есть ли напряжение на выходе?
