Контакт совмещенный АКДК KARAT 400А 400В AC IEK (ИЭК) SVA30D-AK-DK-1

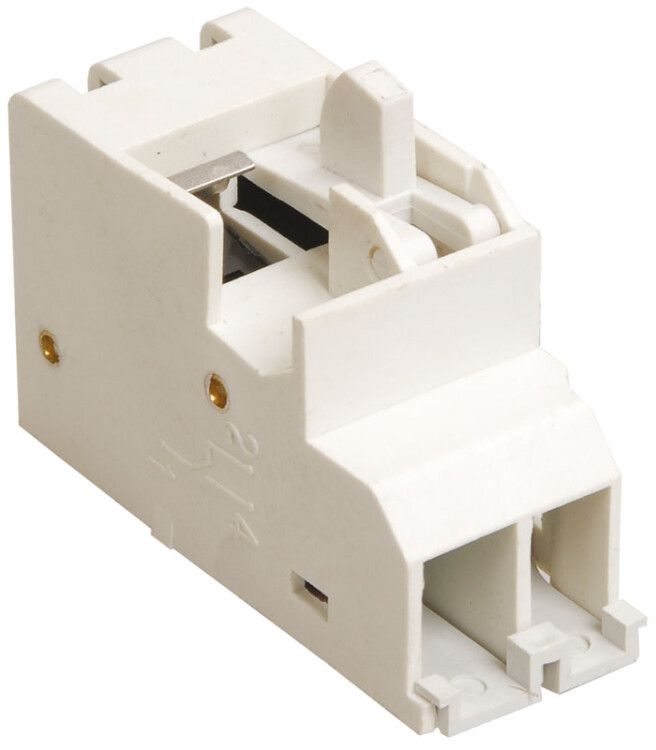

Совмещенный контакт АКДК-250/400А от IEK (ИЭК), артикул sva30d-ak-dk-1, предназначен для передачи сигналов о состоянии модульного автомата ВА88 - например, при срабатывании от перегрузки или аварии. Он объединяет два функциональных контакта в одном компактном модуле, что упрощает монтаж и повышает надёжность контроля.

Назначение и область применения

Совмещенный контакт АКДК-250/400А используется для сигнализации состояния автоматического выключателя ВА88. Он фиксирует и передаёт информацию о том, что автомат отключился - будь то из-за сверхтока, действия независимого расцепителя или снижения напряжения ниже допустимого уровня. Это позволяет оператору или системе управления своевременно реагировать на аварийные ситуации. Применяется в щитах управления, на производстве, в системах автоматизации, где важен контроль за работой силового оборудования.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный коммутируемый ток: 10 А (для цепей управления и сигнализации)
• Тип управляющего напряжения: переменный ток (AC)
• Количество переключающих контактов: один (1)
• Тип изделия: совмещённый вспомогательный и аварийный контакт
• Устанавливается на: модульный автоматический выключатель ВА88

Совместимость и монтаж

Совмещенный контакт АКДК-250/400А монтируется исключительно на автоматические выключатели серии ВА88 от IEK. Крепление происходит механически - через специальный фиксатор на боковой поверхности автомата. Установка выполняется после установки самого автомата в DIN-рейку. Подключение проводов осуществляется к клеммам контакта, расположенным сбоку. Напряжение на контактную группу подаётся от внешней цепи управления (например, от реле или PLC), не более 400 В AC и 10 А. Не требует внешнего питания - работает как пассивный переключатель.

Безопасность и стандарты

Совмещенный контакт АКДК-250/400А соответствует требованиям ГОСТ Р МЭК 60947-5-1 и сертифицирован для использования в электроустановках до 1000 В. Произведён в рамках серии KARAT, которая прошла испытания на долговечность и безопасность в условиях промышленной эксплуатации. Не содержит опасных веществ согласно RoHS.

Преимущества

• Объединяет два типа контактов - аварийный (AK) и дополнительный (DK) - в одном корпусе, экономя место в шкафу
• Не требует дополнительного питания - работает за счёт механического воздействия от автомата
• Высокая надёжность контактов при частых срабатываниях
• Легко заменить или проверить без демонтажа всего автомата
• Совместим со всеми моделями ВА88, включая однополюсные и многополюсные

Ограничения применения

• Подходит только для автоматических выключателей ВА88 - несовместим с другими типами MCB, даже от IEK
• Не предназначен для коммутации нагрузок выше 10 А - нельзя использовать для управления двигателями или мощными потребителями
• Работает только с переменным током - не поддерживает постоянный ток (DC)
• Не имеет защиты от внешних факторов (пыль, влага) - должен устанавливаться внутри закрытого щита

Примеры использования

• На конвейере: сигнал от АКДК-250/400А передаётся на пульт управления при отключении автомата - оператор сразу видит причину остановки
• В системе освещения: при срабатывании автомата включения света в помещении - звуковая или световая сигнализация активируется
• В АСУ ТП: контакт подключён к входу контроллера - система регистрирует факт отключения и формирует журнал аварий

Практические советы

• Проверьте соответствие модели автомата - контакт АКДК-250/400А устанавливается **только** на ВА88, а не на другие автоматы IEK, такие как ВА47-29
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для слаботочных цепей
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть контакта
• Если нужна сигнализация по нескольким автоматам - можно установить по одному контакту на каждый ВА88; они не влияют друг на друга
• При ремонте: отключите питание управления перед снятием контакта - даже при отключенном автомате возможна подача напряжения на клеммы
