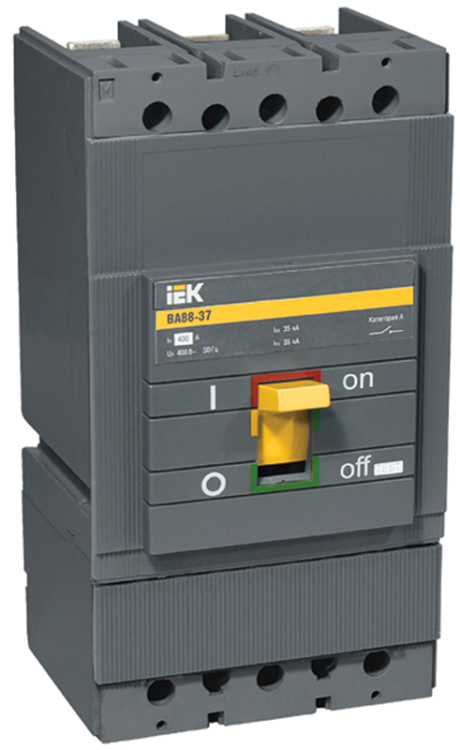

Выключатель автоматический 3п 315А 35кА ВА 88-37 KARAT IEK SVA40-3-0315 SVA40-3-0315;SVA40-3-0315-R SVA40-3-0315-R

Автоматический выключатель 3-полюсный 315А 35кА ВА88-37-R от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Модель ВА88-37-R с моторным приводом и встроенным втычным исполнением подходит для установки на монтажную плату в промышленных щитах, где требуется надёжное управление мощными нагрузками.

Назначение и область применения

Автоматический выключатель 3-полюсный 315А 35кА ВА88-37-R используется для коммутации и защиты трёхфазных сетей переменного тока с напряжением до 400 В. Он защищает оборудование от повреждений при перегрузках, коротких замыканиях и аварийных падениях напряжения. Также позволяет выполнять ручное и удалённое (через моторный привод) включение/выключение цепи. Применяется в промышленных системах: на станциях управления, в распределительных щитах, на конвейерах, насосных станциях и других объектах с высокой мощностью потребления.

Технические характеристики

• Номинальный ток: 315 А - максимальный постоянный ток, который выключатель может проводить длительно без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока;
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до 35 тысяч ампер;
• Род тока: переменный (AC) - не постоянный ток;
• Тип расцепителя: электромагнитный и тепловой - обеспечивает двойную защиту: быстрое отключение при КЗ и медленное - при долговременной перегрузке;
• Уставка срабатывания магнитного расцепителя: 10In = 3150 А - сработает при токе, превышающем номинальный в 10 раз;
• Диапазон регулировки расцепителя КЗ: 3150 А - жестко задана, не подлежит изменению;
• Моторный привод: да - позволяет управлять выключателем дистанционно через внешний сигнал;
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже допустимого уровня, предотвращая запуск оборудования при нестабильном питании;
• Конструктивное исполнение: встроенное устройство втычного исполнения - легко устанавливается и извлекается из гнезд на монтажной плате;
• Способ монтажа: монтажная плата - крепится на специальные направляющие, не требует болтовых соединений;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не герметичен - применяется внутри закрытых шкафов;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможна работа при минусовых температурах;
• Диапазон рабочих температур: от -40 до +50 C - подходит для необогреваемых помещений, таких как производственные зоны, складские комплексы, наружные щитовые;
• Тип изделия: выключатель автоматический в литом корпусе - прочная, ударостойкая конструкция, не требует обслуживания;
• Вид привода: ручной - есть возможность вручную включить/отключить при необходимости;
• Количество вспомогательных контактов: 0 - не имеет сигнализационных контактов, не передаёт информацию о состоянии в .

Совместимость и монтаж

Автоматический выключатель 3-полюсный 315А 35кА ВА88-37-R совместим с монтажными платами, соответствующими форм-фактору серии KARAT. Для правильной установки необходимо использовать стандартизированные направляющие, предусмотренные для втычных аппаратов. Подключение силовых клемм выполняется с помощью кабелей сечением до 95 мм2 (по рекомендациям IEK). Обязательно соблюдать момент затяжки клемм - не более указанного в документации производителя. Отсутствие вспомогательных контактов исключает необходимость подвода слаботочных цепей, что упрощает монтаж, но требует внешних решений для контроля состояния аппарата.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 315А 35кА ВА88-37-R соответствует требованиям ГОСТ Р 50030.2, которые определяют безопасность и функциональность автоматических выключателей для низковольтных установок. Сертифицирован для работы в условиях промышленного электроснабжения. Наличие защиты по минимальному напряжению и моторного привода повышает уровень безопасности при работе с оборудованием, чувствительным к качеству питания.

Преимущества

• Высокая отключающая способность (35 кА) - гарантирует безопасность даже при серьёзных авариях;
• Втычное исполнение - ускоряет замену и сервисное обслуживание без демонтажа всей системы;
• Широкий диапазон рабочих температур (-40…+50 C) - подходит для суровых условий эксплуатации;
• Встроенная защита от просадки напряжения - предотвращает некорректный запуск двигателей и другого оборудования;
• Моторный привод - позволяет реализовать автоматизацию и дистанционное управление без модификаций;
• Жёсткая настройка магнитного расцепителя (10In) - исключает случайную перенастройку, повышает надёжность.

Ограничения применения

• Не предназначен для работы в открытых и влажных средах - степень защиты IP20 требует установки только во внутренние шкафы;
• Отсутствие вспомогательных контактов - нельзя напрямую получить сигнал “включен” / “отключен”, нужен внешний контроллер или реле;
• Фиксированная уставка магнитного расцепителя - невозможно адаптировать порог срабатывания под другие условия;
• Поддерживается только переменный ток - не для DC-систем;
• Не подходит для частотных преобразователей или несинусоидальных токов - может давать ложные срабатывания.

Примеры использования

• Щитовая автоматизации производства - защита главного входа на линии 380 В с мощностью до 200 кВт;
• Централизованное управление насосными группами - отключение при падении напряжения предотвращает гидроудары;
• Конвейерные линии - моторный привод позволяет дистанционно остановить линию при аварии;
• Объекты с низкотемпературным режимом - логистические центры, холодильные камеры, где температура зимой опускается ниже -30 C.

Практические советы

• При проектировании учтите, что ВА88-37-R требует свободного места вокруг для теплоотдачи - не располагайте рядом с нагревающимися элементами;
• Для дистанционного управления используйте внешнее реле или PLC, так как сам выключатель не имеет контактных выходов;
• Проверьте соответствие сечения кабелей и момента затяжки клемм - неверный монтаж вызывает перегрев и отказ;
• Если система требует сигнализации состояния, добавьте вспомогательное реле параллельно основному контуру;
• При замене старого автомата - сверьте типоразмер и глубину посадки, чтобы гарантировать совместимость с существующей монтажной платой.
