Автоматический выключатель ВА-99М 400/315А 3P 42кА EKF Proxima | mccb99-400-315m

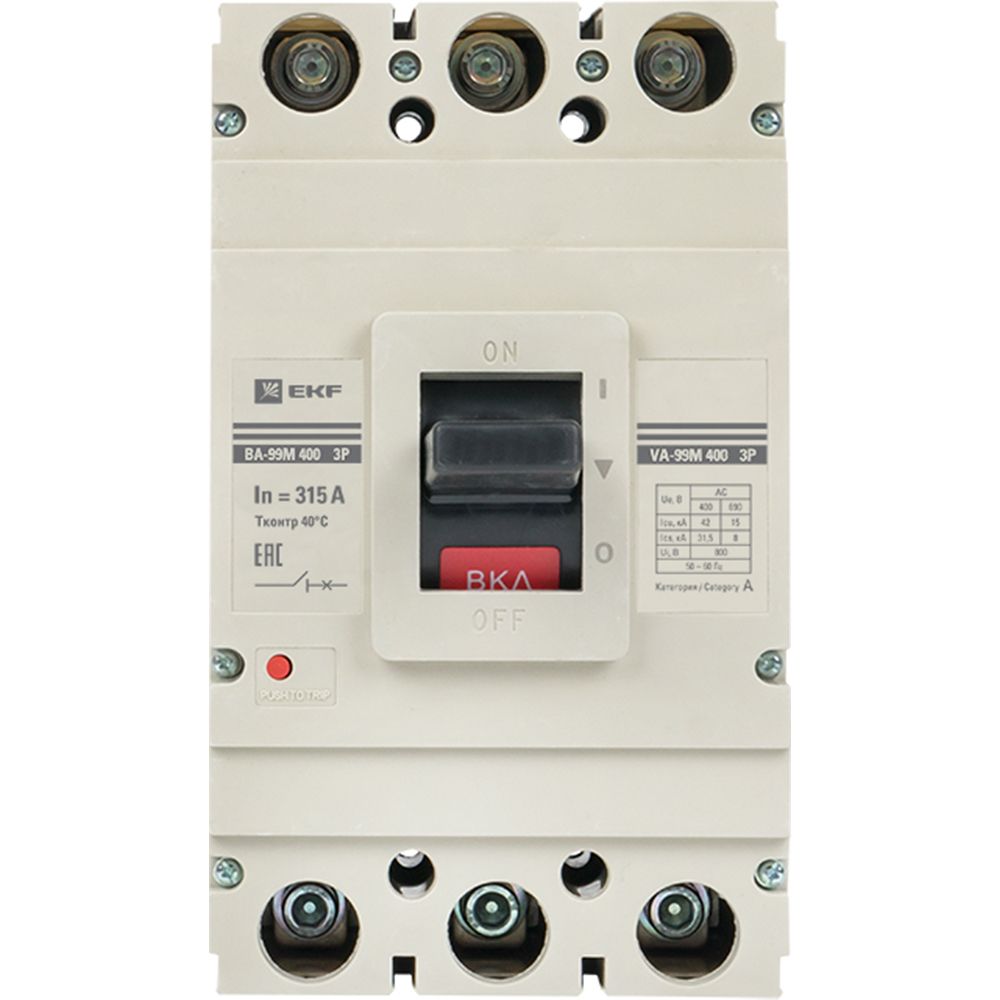

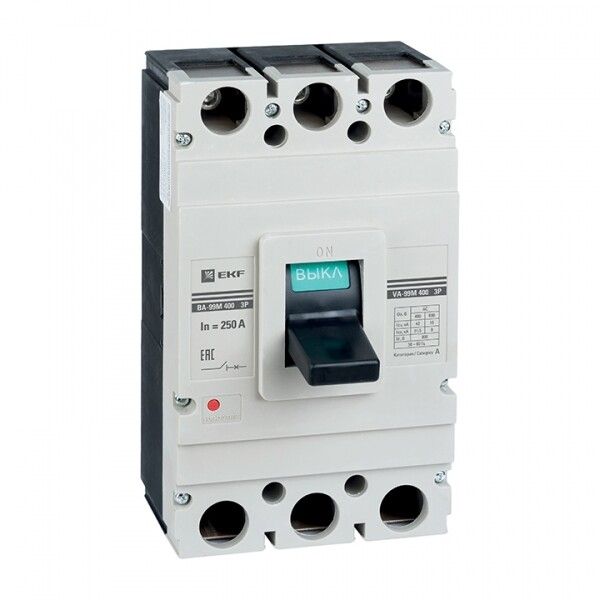

Автоматический выключатель ВА-99М - это надёжное коммутационное устройство в литом корпусе от бренда EKF, предназначенное для защиты промышленных сетей от перегрузок и коротких замыканий. Артикул mccb99-400-315m соответствует модели на 315 А, 400 В, с отключающей способностью 42 кА и подходит для шинного монтажа на монтажную плату.

Назначение и область применения

Автоматический выключатель ВА-99М используется для редких ручных включений и отключений нагрузки в нормальных условиях, а также для автоматической защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Применяется в промышленных объектах: на производственных линиях, в распределительных щитах, на электроподстанциях, в системах управления оборудованием. Подходит для работы в условиях, требующих высокой надёжности и долговечности.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 315 А
• Количество полюсов: 3
• Номинальная отключающая способность: 42 кА
• Тип расцепителя: электромагнитный + тепловой (термомагнитный)
• Уставка срабатывания магнитного расцепителя: 3150 А (10×I_n)
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +55 C
• Способ подключения: шинное (на DIN-рейку или сборную шину)
• Тип подключения силовой цепи: болтовое соединение
• Вид привода: ручной, рычажный
• Индикация: есть указатель расцепления (визуальное определение причины отключения)
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99М монтируется на монтажную плату с использованием шинного подключения - то есть через сборные медные или алюминиевые шины, а не через провода. Болтовые зажимы обеспечивают прочное и надёжное соединение. Для удобства обслуживания предусмотрена возможность установки индикатора отключения (дополнительно). Моторный привод - опционально, не встроен, но может быть установлен позднее. Обратите внимание: устройство не имеет вспомогательных контактов, поэтому нельзя использовать его для дистанционного контроля состояния (вкл./выкл.) без внешних компонентов.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.2-2010, что гарантирует соответствие международному стандарту IEC 60947-2. Конструкция обеспечивает безопасную работу при токах КЗ до 42 кА. Корпус изготовлен из термостойкой ABS-пластмассы, устойчивой к перегреву и механическим повреждениям. Индикатор расцепления позволяет точно определить причину отключения - перегрузка или КЗ - что снижает время диагностики.

Преимущества

• Упрощённая конструкция - меньше деталей, выше надёжность
• Уменьшенные габариты и масса по сравнению с предшественниками серии ВА-99
• Высокая отключающая способность (42 кА) - подходит для мощных промышленных систем
• Работает в широком диапазоне температур - от -40 C до +55 C, что важно для холодных помещений или открытых щитовых
• Долгий срок службы и гарантия 7 лет - один из самых длинных в классе
• Поддерживает шинное подключение - ускоряет монтаж и снижает количество точек соединения

Ограничения применения

• Не предназначен для частых включений/отключений - только редкая ручная коммутация
• Степень защиты IP30 - не защищён от влаги и пыли; не применяется во влажных средах без дополнительной защиты (например, в герметичных корпусах)
• Отсутствуют встроенные вспомогательные контакты - невозможно подключить сигнализацию или удалённое управление без внешних модулей
• Не рассчитан на постоянную работу при токе выше 315 А - превышение вызывает срабатывание теплового расцепителя
• Моторный привод - не встроен, требуется отдельная закупка и монтаж

Примеры использования

• Защита главного входа на производственной линии с мощностью до 120 кВт
• Распределительный щит на заводе с несколькими станками, работающими одновременно
• Щитовая на складском комплексе с конвейерами и насосами
• Центральный автомат перед преобразователями частоты (при условии совпадения токовых параметров)

Практические советы

• При выборе проверьте, чтобы номинальный ток нагрузки был ниже 315 А - рекомендуется запас 10–15%
• Для шинного монтажа используйте шины с подходящим сечением и моментом затяжки болтов - следуйте руководству производителя
• Если нужна дистанционная сигнализация - установите отдельный блок вспомогательных контактов (не входит в базовую комплектацию)
• При работе в условиях низких температур (-30…-40 C) убедитесь, что щит не подвергается конденсации - это может нарушить изоляцию
• Проверяйте положение рычага после каждого срабатывания - индикатор покажет, было ли отключение по КЗ или перегрузке
• Для увеличения функционала можно заказать модель с моторным приводом - он позволит дистанционно управлять выключателем через PLC или SCADA
